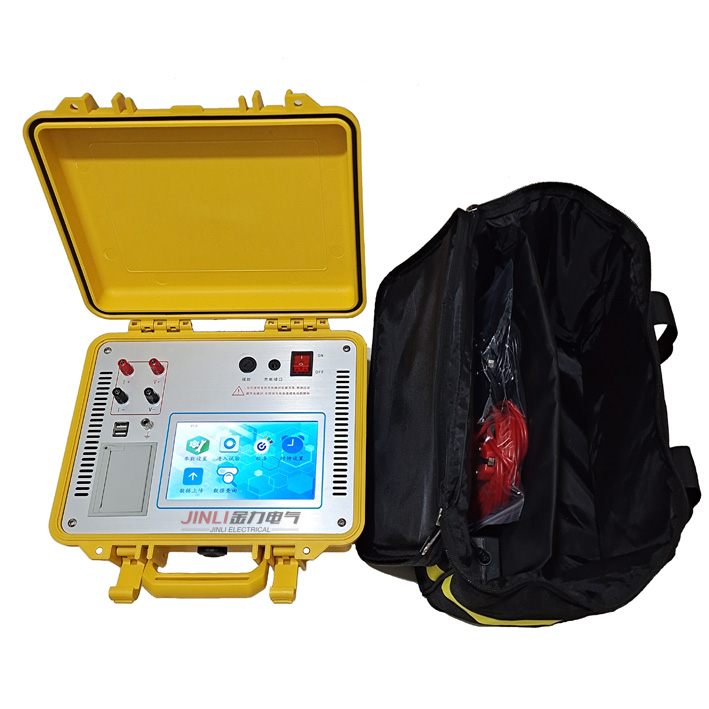

JL3007-20A變壓器直流電阻測試儀

來源:揚州金力電氣   添加時間:2023-12-14 09:09:44   瀏覽次數:380

一、概述   JL3007-20A變壓器直流電阻測試儀

繞組的直流電阻測量是變壓器的例行試驗之一,其目的主要是檢查繞組之間、繞組與引線之間的連接或機械特性是否良好、各相繞組之間的電阻是否平衡等,以保證變壓器的AQ運行。

本公司開發生產的JL3007-20A變壓器直流電阻測試儀采用32位ARM內核作為處理的核心,對整機進行控制,自動完成自校、穩流判斷、數據處理、阻值顯示等功能,可測量各種類型變壓器和互感器的直流電阻。極大的方便了工作人員的使用。

二、AQ措施    JL3007-20A變壓器直流電阻測試儀

1、 使用本儀器前一定要認真閱讀本手冊。

2、 儀器的操作者應具備一般電氣設備或儀器的使用常識。

3、 本儀器戶內外均可使用,但應避開雨淋、腐蝕氣體、塵埃過濃、高溫、      陽光直射等場所使用。

4、 儀表應避免劇烈振動。

5、 對儀器的維修、護理和調整應由專業人員進行。

6、 測試完畢后先關閉電源,再拆除測試線。

7、 測量無載調壓變壓器,一定要等放電指示停止后,切換檔位。

8、 在測試過程中,禁止移動測試夾和供電線路。

三、性能特點及技術指標

1. 輸出電流及量程:輸出電流:0-20A,量程0.2mW-20KW

電流

量程

電流

量程

20A

0.2mW-1W

1A

10mW-20W

10A

1mW-2W

0.5A

50mW-40W

5A

1mW-4W

5mA

20W-4KW

注:超出以上量程請用自動測試功能。

2. 測試精度:  0.2%  分辨度: 0.1mW。

3. 儀器采用65K真彩色液晶顯示,中文菜單提示,操作方便。

4. 具有大容量存儲功能,可存儲2000條測試記錄,

5. 工作電源: AC220V±10﹪

6. 工作溫度:﹣10℃~40℃。

7. 工作濕度:環境濕度<80%RH 。

8. 儀器重量:6㎏。

四、系統介紹   JL3007-20A變壓器直流電阻測試儀

1. AC220 電源插座,自帶開關及保險倉

2. 接地柱: 地線接線端子

3. I+  I-:輸出電流端子

4. V+   V-:采樣電壓端子

5. “▼”、“4”選擇按鍵,“4”復用“保存”功能。

6. 確認鍵:確認當前選擇,在測試狀態下,按確認鍵打印數據。

7. 取消鍵:按下此鍵,菜單返回上一級。

8. 復位鍵:測試完畢或中斷工作,按下此鍵儀器回到初始狀態。


五、測試與操作方法

1. 將隨機配備的 測試線取出,其中紅、黑兩把測試鉗分別夾到被測試品的兩個采樣端,并用力摩擦接觸點,測試線的另一端與儀器的接線端子對應接好。(注意紅、黑顏色對應,且粗線接電流端子,細線接電壓端子)

2.





開機,屏幕顯示如圖1


圖1

儀器自檢后進入主菜單,如圖2





圖2

1)


選擇電流:進入此菜單,如圖3

按 “▼”、 “4”鍵可循環選擇輸出電流,測量同一變壓器同一電壓等級的各項繞組時,應選擇相同的電流進行測試,避免造成測試誤差。選好輸出電流后,按“確定”鍵進入測試狀態,如下圖;等數值穩定后,按“4”鍵保存,按“確定”鍵可打印當前數據。






圖3

儀器測試結果如圖4

注:測試感性負載,必須等儀器放電完畢后方可拆除測試線或進行下一次測試





圖4





測量結束后,按“取消”返回上一級菜單。儀器放電完畢后如圖4,返回圖3菜單。

圖4

2)





參數設置:選擇此菜單,如圖5:

1.繞組材質:選擇此項后,按 “▼”鍵選擇繞組材質:銅—鋁。

2.繞組溫度:指繞組當前的溫度,選擇此項后,按 “▼”輸入繞組溫度。

3.換算溫度:選擇此項后,儀器自動將測試數據換算到此項輸入溫度

4.亮度調節:選擇此項后,按 “▼”可調節屏幕亮度,以適應各種環境下的顯示需求。

3)





瀏覽記錄:選擇此菜單,如圖6:

圖6

按 “▼”鍵瀏覽記錄,按確定鍵打印當前數據?!?strong>005”表示數據總存儲條數,“001”表示當前數據是新數據。下方時間表示當時測試日期、時間。

4) 調整時鐘:選擇此菜單,如圖7:

按“4”鍵移動光標選擇所要調整項,按 “▼”鍵調整當前時間日期。修改完成后如需保存按“確定”鍵退出,不需保存按“取消”退出。





圖7

六、注意事項

使用前,儀器的接地端子必須良好接地。

測試過程中如遇到外部突然斷電,請不要立即拆除測試線,待儀器放電完畢后方可拆除。

對于有載調壓變壓器的測試,可一次供電完成。儀器程序設計允許在某一分接測完后,把分接開關倒至下一分接,儀器將進入下一分接的測量。

對于無載調壓變壓器,某一分接測試完成后,需按取消或復位鍵使系統放電,待放電完畢后方可倒換開關,進行下一次測量。

七、常見問題及解決方法

如下表

常見故障

故障分析

開機無顯示

1) 電源插座保險管損壞

2) 儀器內部插件松動  3)計算機板故障

顯示“超量程或線路未接好”

1)儀器電源故障   2)A/D板故障

3)測試線接觸不良或未形成回路

八、裝箱清單

直阻儀主機

壹臺

測試電纜

壹套

三芯電源線

操作手冊

壹條

壹本

保險管

貳根
