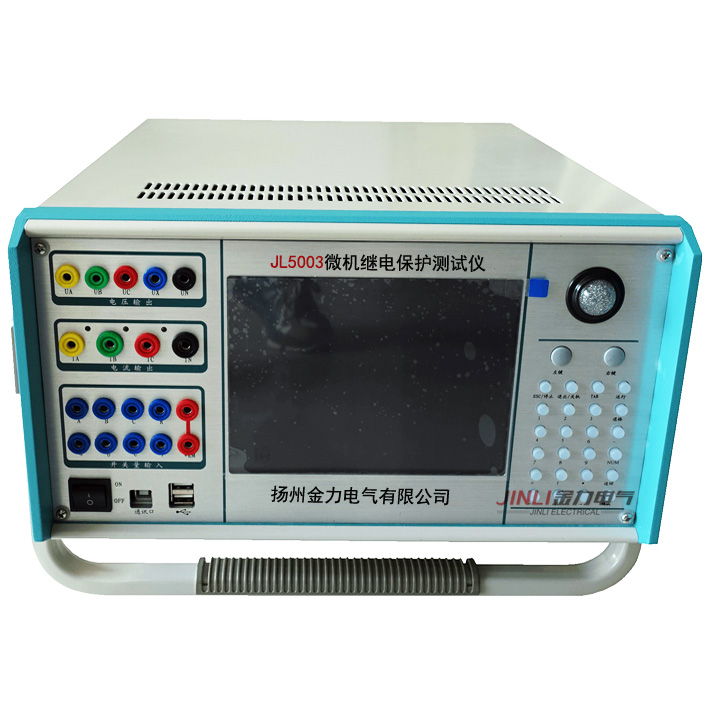

微機繼電保護測試儀的界面說明

來源:揚州金力電氣   添加時間:2024-01-23 10:35:05   瀏覽次數:527

微機繼電保護測試儀的界面說明


測試項目
同期動作值


用于測試同期電壓差、頻率差、角度差的動作值。其右側的下拉菜單有“調電壓”、“調角度”和“調頻率”三個選項。選中其中一項后,再設置界面下端的“變電壓(頻率、角度)步長”。開始試驗后,可按所設置的變化步長手動增減相應的量至同期接點動作,即測出相應的同期動作值。用該功能也可對線路檢同期或檢無壓的重合閘保護進行測試。
上述三個參量中,當要測試某一個時,應該總是預先讓其它兩個參量滿足同期條件,通過改變需測試的參量的值,zui使同期裝置完全滿足同期要求而動作。
下面以測試同期電壓值為例來說明試驗的方法:
先設定“調電壓”,設待并側電壓V1為90V,不滿足同期條件。設待并側頻率F1和相位Φ1滿足同期條件(可設與系統側頻率很接近的49.9Hz、相位任意,也可設為頻率相等50Hz、相位相等0°),同時設置一定的“變電壓步長”。點擊“添加”按鈕,將所設置的參數添加進測試數據區中。開始試驗后,手動按步長增▲(或減▼)鍵,改變電壓至同期裝置動作。
試驗期間,如果頻率不相等,可以觀察到“待并側”和“差值”欄中的角度在不斷地變化。如果按下按鈕欄里的“同步指示器”按鈕,從打開的同步窗口中更能觀察到待并側電壓矢量在不斷地旋轉且長度在變化。如果兩側頻率相等,待并側電壓矢量不會旋轉,僅長度變化。當同期三個條件:電壓、頻率和相角均滿足要求(待并側與系統測兩電壓矢量接近到允許范圍時),同期裝置將會發出口信號。測試儀記錄下動作時的壓差、頻差和角差。
注意:手動改變待并側電壓和角度值的方法是按鍵盤的▲、▼鍵,手動改變待并側頻率值的方法是按鍵盤上的?、?鍵,將鼠標移至按鈕欄中會有提示。
軟件固定系統側電壓的頻率為50Hz,角度為0°,系統側的電壓默認為100V,但允許調整。待并側電壓由測試儀的UA輸出,系統側電壓由測試儀的UC。
