油浸式試驗變壓器和干式試驗變壓器的區別
油浸式試驗變壓器和干式試驗變壓器的區別

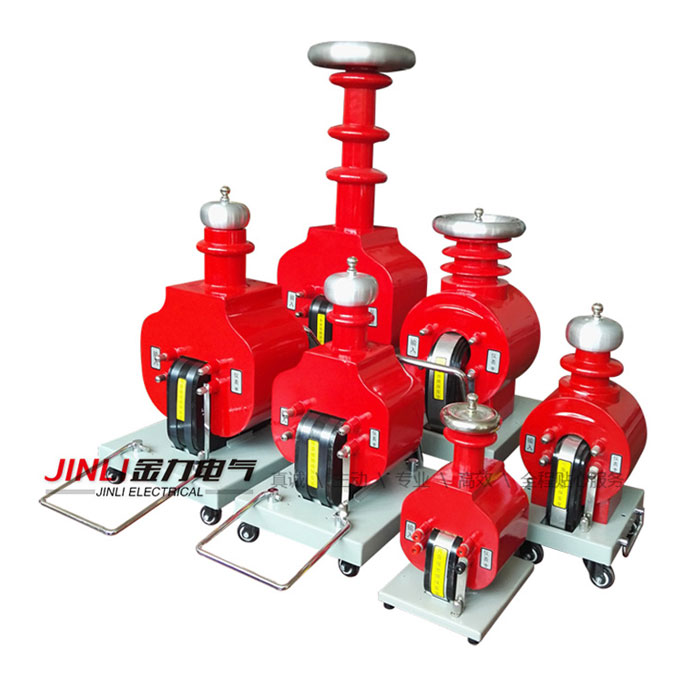

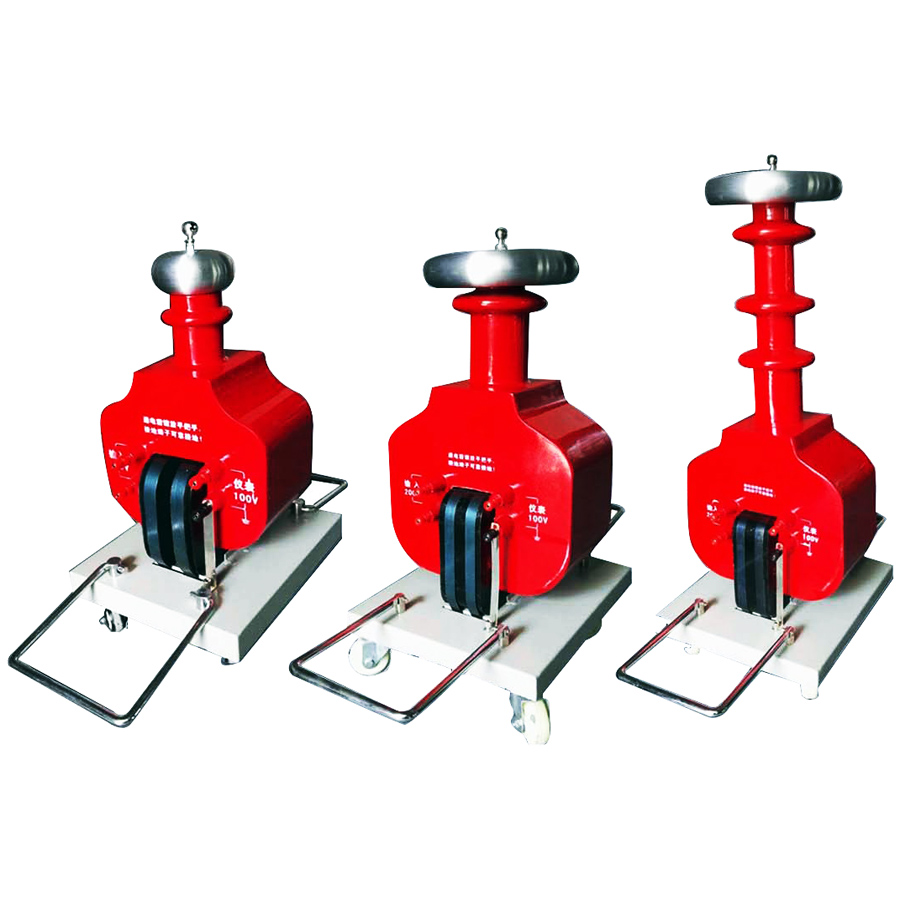

油浸式試驗變壓器具有體積小、重量輕、結構緊湊、功能齊全、用途廣泛、使用方便等特點。特別適用于電力系統、工礦企業、科研部門等各種高壓電氣設備、電器元件、絕緣材料的電源或直流高壓絕緣強度測試。是高壓測試設備必不可少的。
干式試驗變壓器徹底改變了老式試驗變壓器笨、大、重的落后狀況,并可安裝在配套生產的高壓硅堆上,可提供直流高壓試驗電源,帶控制箱(臺),全自動保護微型AQ臺、球間隙等輔助設備,特別適用于現場檢測,使繁重的工作變得方便、快捷、輕松、靈活,大大提高了工作效率。
油浸式變壓器和干式變壓器zui大的區別就是“油”,而由于油是液體,具有流動性,油浸式變壓器必須要有外殼,外殼里面是變壓器油,油浸在油里變壓器的線圈,從外面看是看不到變壓器線圈的;干式變壓器無油、無外殼,可直接看到變壓器線圈;油浸式變壓器有一個特點就是油枕上面,內部儲存變壓器油,但現在新的油浸式變壓器也是無油枕變壓器生產的。
油浸式變壓器為了便于散熱,也就是為了內部絕緣油流散熱方便,在散熱器的外部設計,就像一個散熱器,而干式變壓器沒有散熱器,變壓器線圈散熱風扇下方,風扇有點像家用空調。
當然,同樣是電源變壓器,既為磁芯,也為繞組電路。zui大的區別在于“油”和“干”。也就是說,兩者的冷卻介質不同。前者使用變壓器油(當然還有其他油如β油)作為冷卻和絕緣介質,而后者使用空氣或其他氣體如SF6作為冷卻介質。換油是由鐵芯和繞組組成的機體放置在一個裝滿變壓器油的油箱中。干改時常將鐵芯和繞組用環氧樹脂包封,現在也有很多是非包封的,繞組用ZY絕緣紙浸漬ZY絕緣漆等,以防止繞組或鐵芯受潮。
在輸出和使用方面,目前干式額定電壓只有35kV,容量比較小,2500kVA左右。并且由于相同電壓等級、相同換油容量的干式換油制造工藝復雜,成本高。所以現在起油量還是更多的。但由于干變、阻燃、抗沖擊等環境變化,一般情況下安裝在低壓配電室,與低壓配電柜并排安裝。
以上就是揚州金力電氣對油浸式試驗變壓器的介紹,如果您還有更多想要了解的,歡迎在線或來電咨詢。
