串聯諧振耐壓試驗注意事項
對于較長的電纜線路、電容器、大型發電機和變壓器等大容量測試產品交流耐壓測試,需要大容量的測試設備和電源,這往往是現場難以做到的。在這種情況下,可以根據具體情況采用串并聯諧振或串并聯諧振(也稱為串并聯補償)的方法來解決測試設備容量不足的問題。
(1)串聯諧振(電壓諧振)法。當試驗變壓器的額定電壓不能滿足要求的試驗電壓,但電流可以滿足被測產品的試驗電流時,可以采用串聯諧振來解決試驗電壓不足的問題。
(2)并聯諧振(電流諧振)法。當試驗變壓器額定電壓能滿足試驗電壓要求,但電流未達到被測產品要求的試驗電流時,可采用并聯諧振補償電流,解決試驗電源容量不足的問題。
(3)串并聯諧振法。除上述串并聯諧振外,當試驗變壓器的額定電壓和額定電流不能滿足試驗要求時,可同時采用串并聯諧振電路,又稱串并聯補償法.

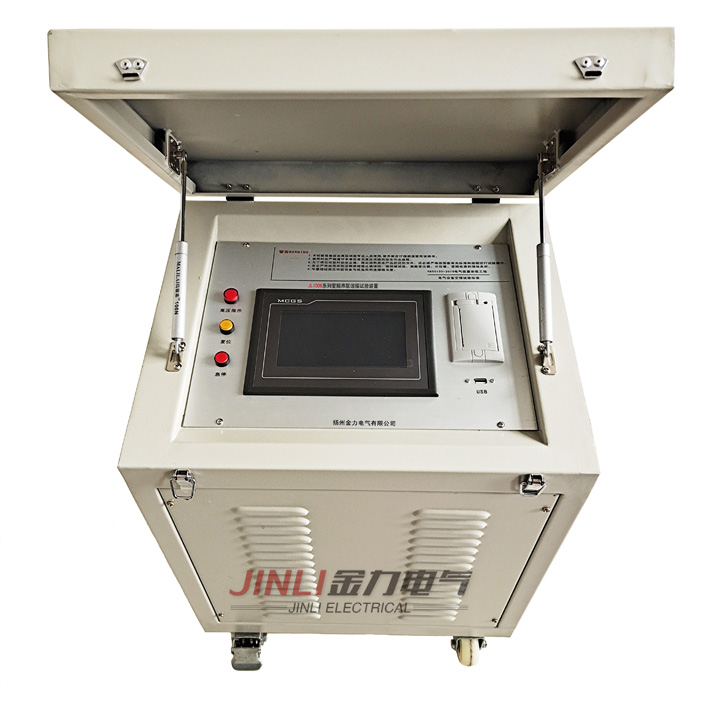

變壓器進行串聯諧振耐壓試驗時,應注意:

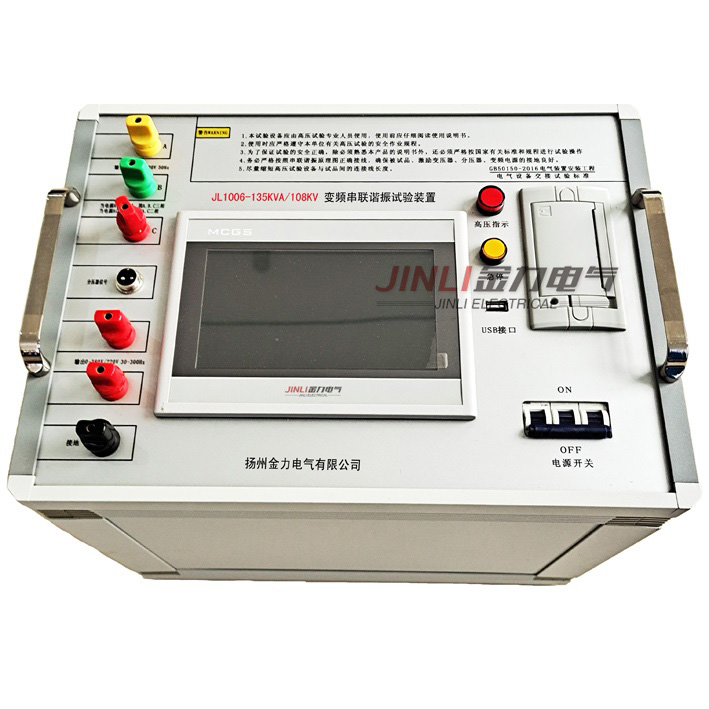

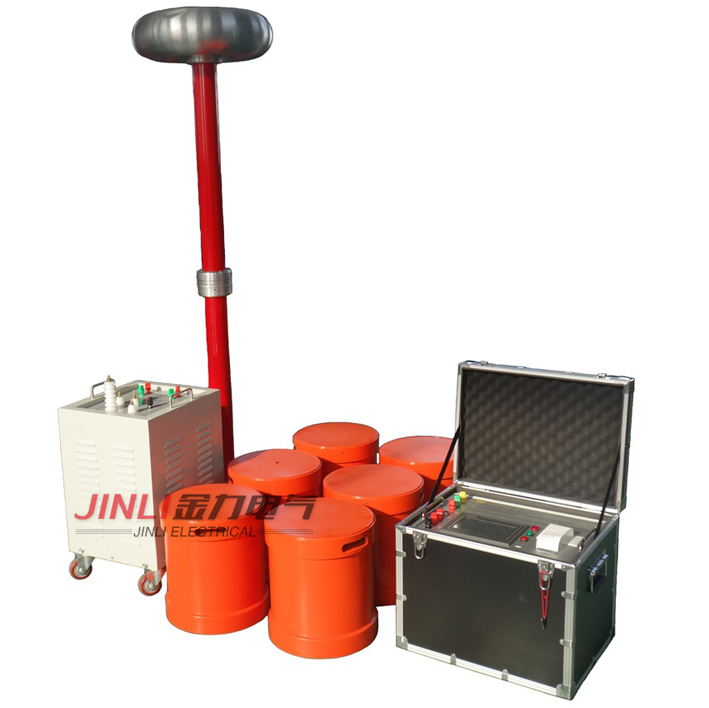

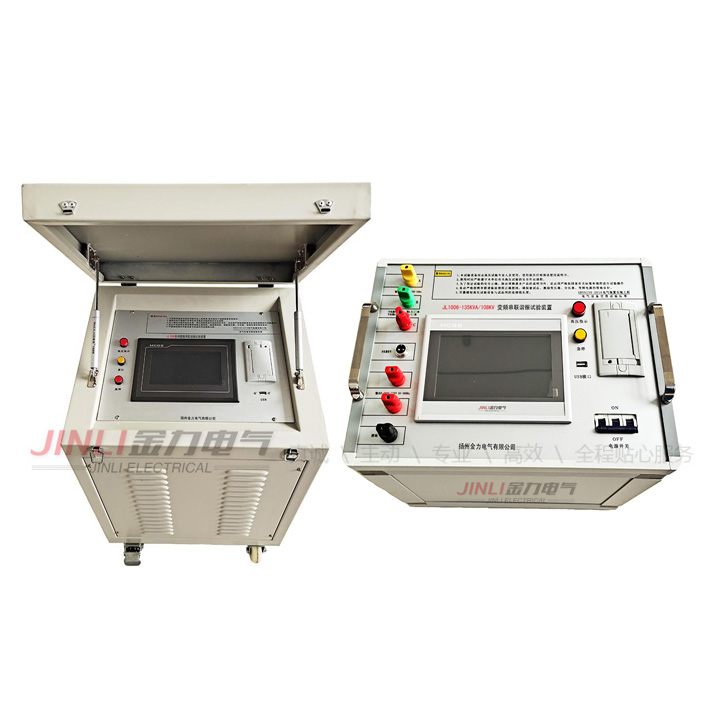

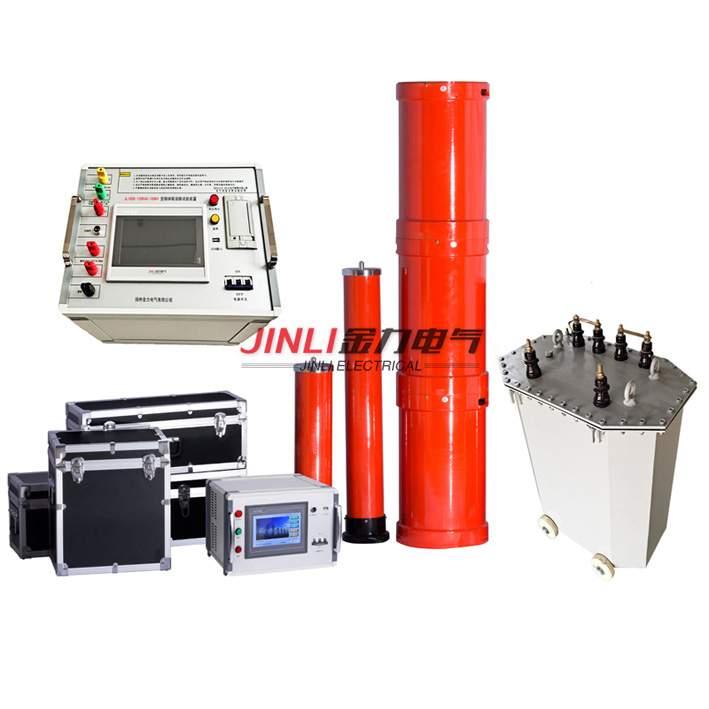

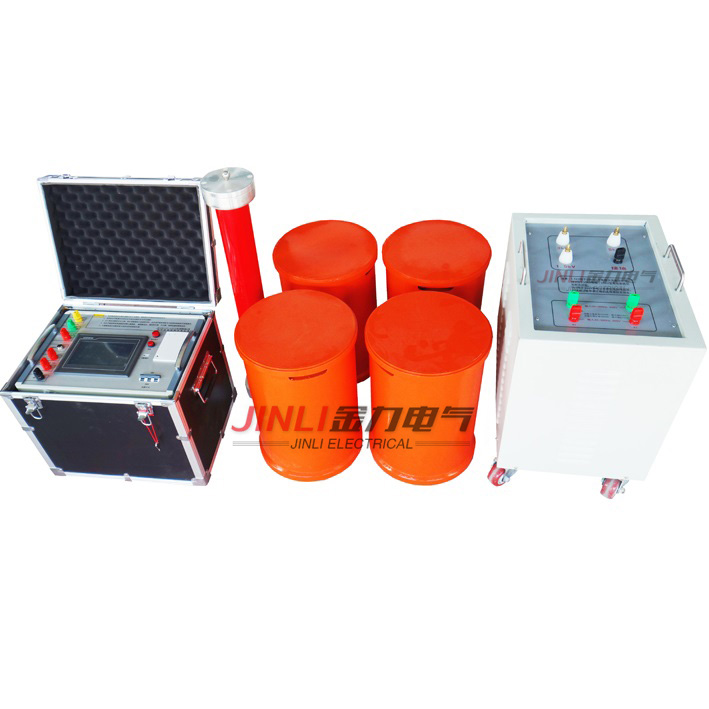

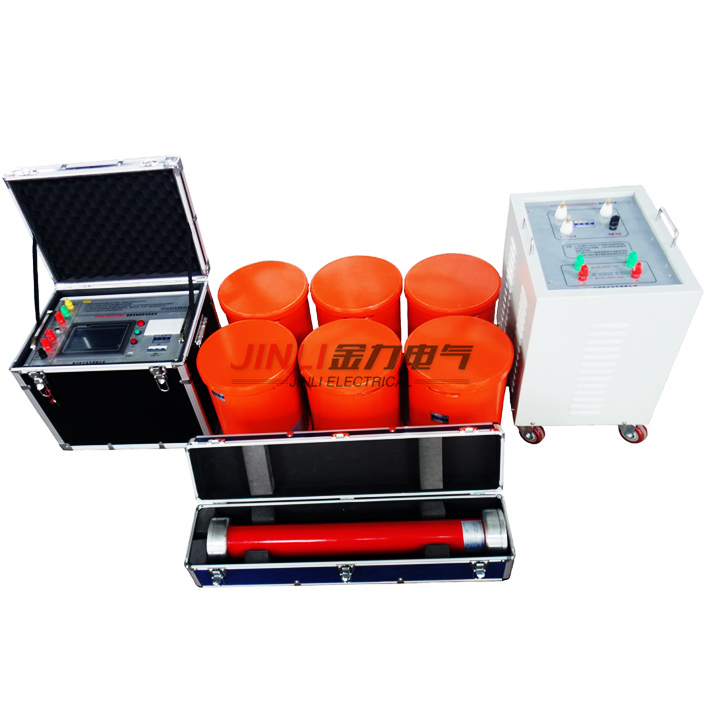

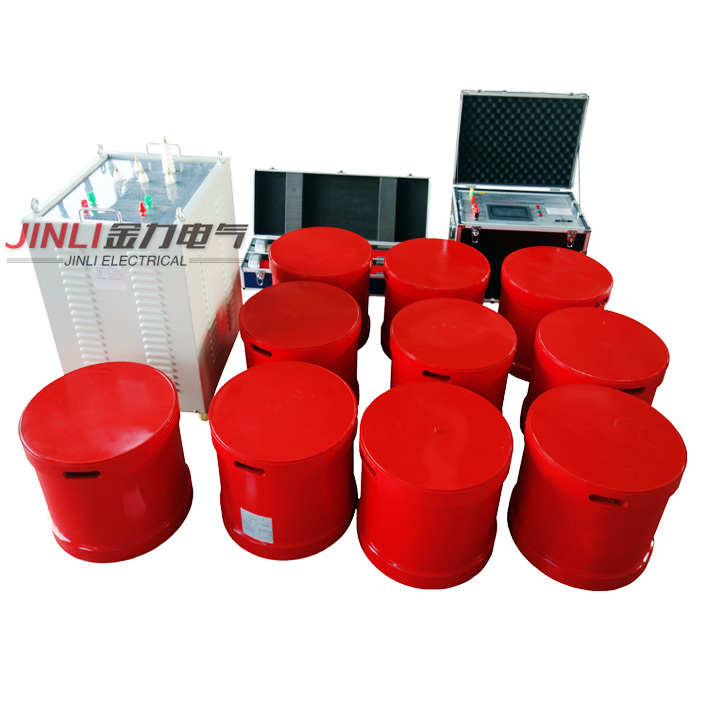

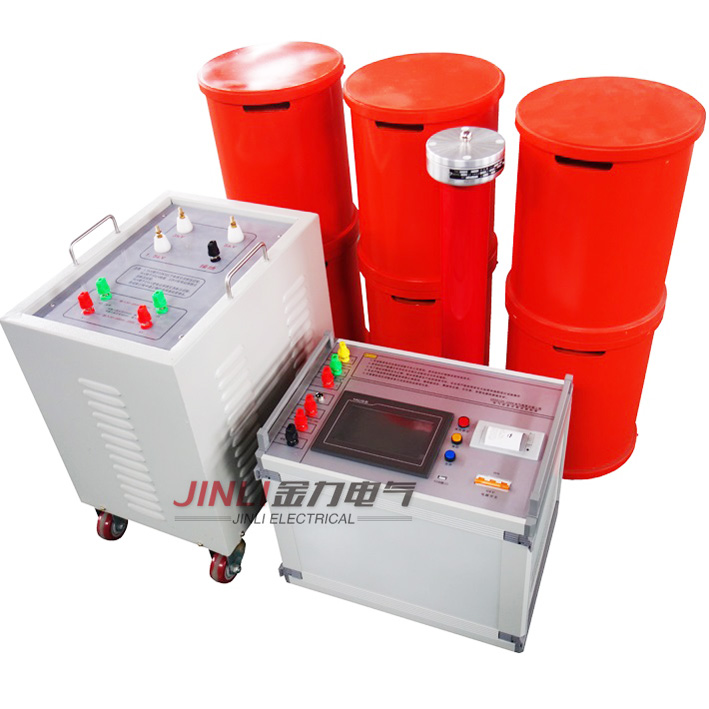

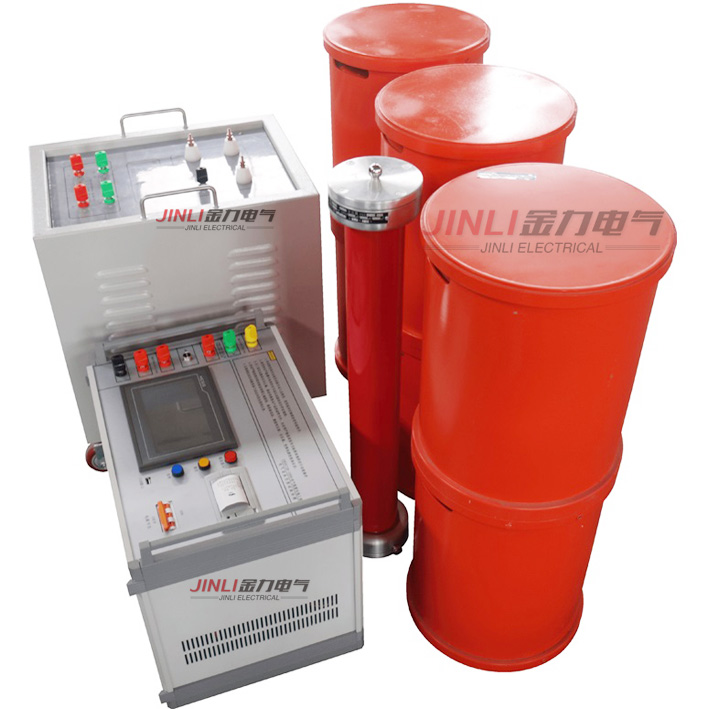

(1)應先調優,后升壓。使用串聯諧振試驗裝置時,試驗電壓的頻率應不低于40Hz,全壓耐受時間為60s。在測試過程中,應在較低的激勵電壓下調諧電感或頻率,以找到諧振點。當測試產品上的電壓達到高點時,達到測試電路的諧振點,即可開始升壓測試。
(2)諧振測試電路的品質因數Q與測試設備的干燥清潔度、測試樣品的絕緣表面以及高壓引線的直徑和長度有關。因此,試驗應在晴天進行。試驗設備和試樣的絕緣表面應干燥、清潔。盡量縮短高壓引線的長度,采用大直徑高壓引線,以減少電暈損耗。提高測試電路的品質因數Q值。
在耐壓試驗中,電力設備絕緣不合格的可能原因有:
(1)絕緣性能變差。如果變壓器油進潮,固體絕緣受潮,絕緣老化,會引起絕緣性能下降,耐壓試驗可能不合格。
(2)測試方法和電壓測量方法不正確。例如變壓器試驗時,未測繞組未對地短路,未測繞組可能對地放電,誤判為不合格。再比如,在測試大容量樣品時,仍然是在低壓側測量電壓。由于容量上升效應,實際加在試品上的電壓超過了試品電壓,導致試品擊穿,誤判為不合格。
(3)沒有適當考慮影響絕緣特性的大氣條件。由于氣壓、溫度和濕度對火花放電電壓和擊穿電壓有一定的影響,如果不考慮這些因素,可能會導致設備不合格的結論。
