直流高壓發生器的五種保護功能分析

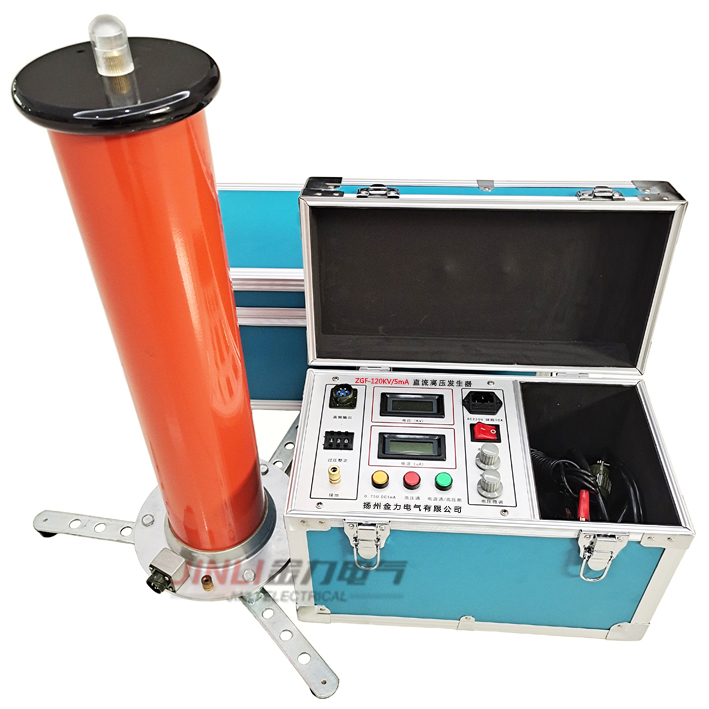

直流高壓發生器可對氧化鋅避雷器、電力電纜、變壓器、發電機等高壓電氣設備進行直流高壓試驗。是礦山、冶金、鋼鐵、電力等一些電力測試部門使用的一種設備。它采用先進的技術和工藝制造,應用新型PWM高頻脈寬調制技術,脈沖串邏輯陣列調制,采用大功率IGBT器件,并利用高頻技術將頻率提高到100kHz,從而達到使輸出高壓穩定性更高,紋波系數更小。

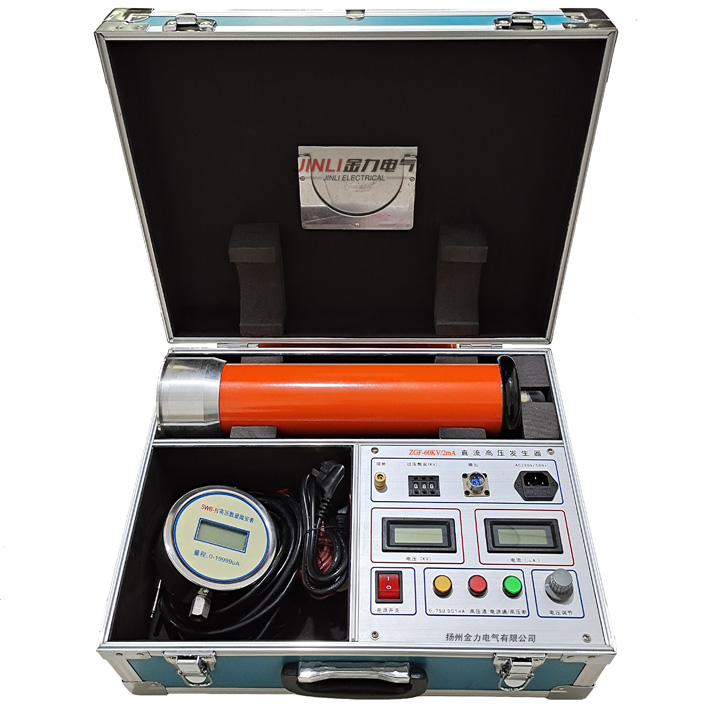

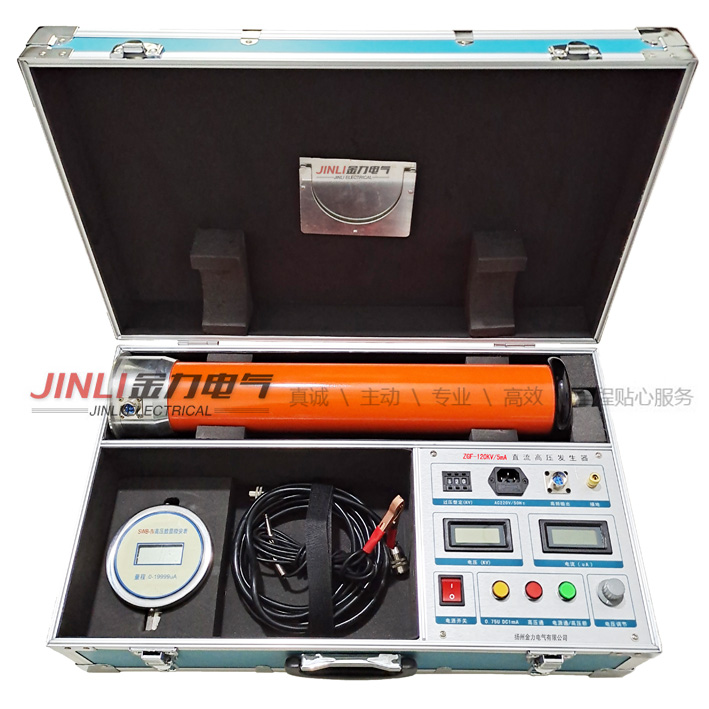

電壓、電流均為數字顯示,電壓分辨率0.1kV,電流分辨率0.1ua。加到負載樣本上的電壓值直接由控制箱上的電壓表顯示。使用時無需加分壓器,接線簡單。儀器有高低壓端測量漏電流,高壓端采用圓形屏蔽數顯表顯示。不怕放電沖擊,抗干擾性能好,適合野外使用。
直流高壓發生器增加了高精度75%vdc-1ma的功能,為氧化鋅避雷器的測試帶來了極大的便利。一鍵無需計算,一鍵測試。儀表控制箱上有75%電壓功能鍵。在進行避雷器測試時,當電流上升到1000ua時,0.75按鈕將被打開。此時電壓表和電流表顯示的值為數據的75%。之后,立即將升壓旋鈕回零位,同時將微調電壓旋鈕回零位,立即按下綠色按鈕,切斷高壓并關閉電源開關 并做其他測試。
直流高壓發生器具有多項保護功能,如低壓過流、低壓過壓、高壓過流、高壓過壓、過零保護、不接地保護等多種保護功能,高壓直流發電機還具有中文報警提示和語音提示。
1、內部測壓電路開路保護:當內部測壓電阻開路時,測壓信號線開路,電纜端子接觸不良,若無保護,則儀表電壓表無指示,但高壓端有電壓,可能造成人身傷害事故。
2、過流保護:當高壓輸出短路時,儀表立即切斷輸出,不損壞儀表。
3、過壓保護:當高壓輸出超過過壓設定值時,儀器應立即自動切斷輸出,確保測試對象不會因過壓而損壞。
4、零位保護:電位器應復位為零升壓,防止高壓端有電壓,對人體和儀器造成傷害。
5、接地保護:當直流高壓發生器未接地或接地不良時,儀表應有接地報警及相應提示,不能升壓,防止對人體及高壓直流發生器造成傷害。
