研究表明,高壓 (HV) 和中壓 (MV) 設備中超過 85% 的破壞性故障與 局部放電 有關。局部放電動作zui終會導致失敗。我們的 PD 測試服務不需要停機 ,是以經濟GX的方式規劃維護、維修或更換活動的zui佳方式。
您可以在此處查看我們的局部放電視頻系列,了解有關 PD 測試的更多信息。
在局部放電調查之后,會發布一份全面的 PD 測試報告。該報告詳細說明了發現的任何問題以及與這些問題相對應的任何建議。局放測試是變電站AQ實踐的重要組成部分。
什么是局部放電?
局部放電 (PD) 是橋接兩個導電電極之間絕緣的一小部分的放電或火花。 局部放電可能發生在絕緣系統中的任何點,其中電場強度超過該部分絕緣材料的擊穿強度。局部放電可能發生在絕緣材料的表面(主要是由于污染物或不規則性)、液體絕緣中的氣泡內、固體絕緣內的空隙中或氣體中的電極周圍(電暈活動)。
局部排放
局部放電發出的能量如下:電磁輻射,以無線電波、光和熱的形式
聲發射,在可聽和超聲波范圍內臭氧和一氧化二氮?dú)怏w局部放電活動提供的證據表明資產正在以極有可能導致故障的方式惡化。劣化過程可以傳播和增加,直到絕緣不再能夠承受電應力,從而導致閃絡。HV/MV 資產的zui終故障通常是突然的和災難性的,導致大規模損壞和網絡中斷。

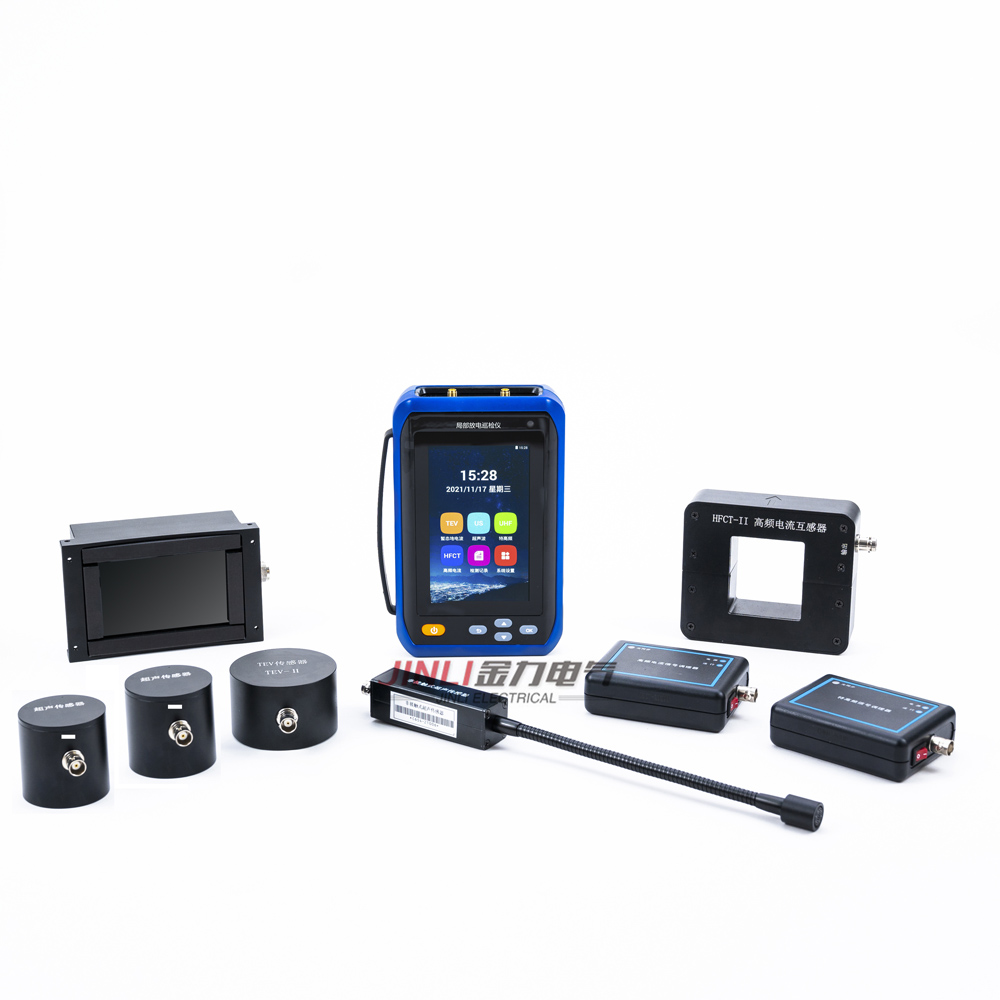

檢測局部放電 我們使用兩種技術來檢測局部放電,即:用于表面放電的超聲波 表面放電的超聲波檢測是一種公認的世界性方法。超聲波檢測放電依賴于檢測放電發出的聲音。發出的聲能是以高于人耳范圍的頻譜為中心的放電。因此,儀器用于將頻率移動到舒適的可聽頻率,并將其呈現在耳機中并測量簡單刻度的強度。
用于內部放電的 TEV 內部檢測的 TEV 檢測zui早由 EA Technology 于 25 年前開發。它在英國已經很成熟,在世界范圍內得到越來越多的認可。TEV 檢測依賴于當絕緣內部存在局部放電時在周圍金屬制品上產生的電壓脈沖。這些是使用電容耦合在周圍接地金屬制品的外表面上檢測到的。
結果解釋使用我們的局部放電測試服務的好處之一是我們?cè)诮忉尳Y(jié)果方面的能力和經驗。使用 EA Technology 的局部放電測量數據庫有助于對結果的解釋,該數據庫包含超過 20,000 條使用局部放電檢測設備對開關設備進行的調查記錄。已做出判斷,出現在開關設備數據庫中前 5% 的讀數意味著該開關設備需要進一步調查??梢圆樵償?shù)據庫以確定進一步調查數據中不同子集的標準,例如特定類型的開關設備、不同的額定電壓、特定制造商等。超聲波測量的進一步調查水平更多地取決于已經找到源的知識,而不是測量的幅度。這是因?yàn)榉群艽蟪潭壬先Q于機載超聲波信號可以通過的開口的大小以及源和開口之間的清晰直線路徑。如果超聲波傳聲器在開口上的移動以及探頭朝向和遠離開口的角度移動表明源在開關設備內,則認為找到了源。
