如何正確AQ操作變頻串聯諧振試驗裝置

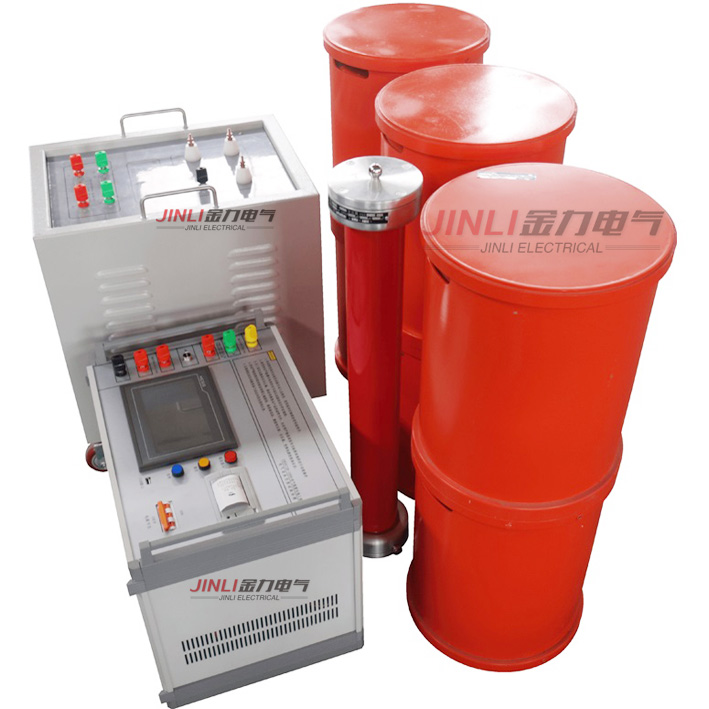

目前常用的變頻串聯諧振試驗裝置大致由勵磁變壓器、電抗器、調頻調壓電源分壓器及補償電容器組成,相比較而言,體積更小,重量更輕,操作更方便。被廣泛的應用在電力、冶金、石油、化工、等行業,適用于大容量、高電壓的電容性試品,如發電機、變壓器、GIS、高壓交聯電纜、互感器、套管等的交接實驗和預防性試驗。
變頻串聯諧振試驗裝置的AQ操作如下:
1.在做試驗前,應先檢查變頻串聯諧振試驗裝置是否完好無損,各連接導線是否完好,確保電源輸出,信號采樣線纜穩妥連接,導通無阻。
2.試驗前要確保接線準確無誤,尤其是地線回路,一定要AQ接地。
3.試驗時,對試驗現場要劃AQ區域,并置專人看守,杜絕閑雜人等靠近。
4.不允許正在試驗時突然切斷系統電源,每次試驗時要退出正在試驗狀態,才可以切斷電源。
5.主機發生故障后,不要自行拆開機箱維修,否則后果自負。
6.不要在高溫、高濕、易燃、易爆和強磁場環境中存放、使用變頻串聯諧振試驗裝置。
7.維護和保養請使用濕布和中性的清潔劑清潔儀器外殼,不要使用研磨。
JL1006系列發電機交流耐壓諧振試驗裝置要求采用工頻電壓,目前國標對工頻電壓的頻率定義為45Hz~65Hz,但是在很多試驗場合,要求對發電機進行的是50Hz±2Hz的交流試驗,而發電機定子繞組的對地電容量又比較大,國內目前大多數試驗單位采用的是諧振變壓器對它進行試驗,但是諧振變壓器本身很重,動輒上噸,現場試驗很不方便。我公司針對此現狀設計制造了調頻調感式發電機交流耐壓諧振升壓裝置。
發電機交流耐壓諧振試驗裝置既可以采用調整電抗器電感量的方式達到諧振狀態,也可以采用調整系統工作頻率的方式達到諧振狀態,還可以同時采用上述兩種方式達到諧振狀態。當需要什么頻率做試驗時,就將激勵源的頻率調整到需要的頻率,然后根據被試品的電容量調節電抗器的感抗,使系統諧振,產生高壓,在升壓過程中,如果諧振點偏離,可以通過微調頻率的方式準確找到諧振點,保證高Q值,從而zui大程度的減小電源容量和試驗設備體積重量。
產品別稱:
變頻諧振、變頻串聯諧振、串聯諧振、串聯諧振變壓器、串聯諧振試驗設備、發電機交流耐壓諧振升壓裝置.
產品特性:
◆ 做同電壓等級、同容量的發電機交流耐壓試驗其設備整體重量大大減輕,且單件設備重量小于60公斤,徹底解決現場搬運困難問題;
◆ 整套裝置原理先進,同時應用新型調頻調感技術,嚴格保證發電機工頻耐壓試驗要求;適用范圍寬,大大提升設備使用價值;
◆ 配置20Hz-300Hz變頻控制源,其保護功能強,輸出波形好,穩定性好,具備多種工作模式,操作方便,而且采用220V或380V兩種電源,方便現場取電;
◆ 先調感后調頻方式能準確找到zui大Q點,避免電壓上升導致的諧振偏移;
◆ 配置靈活,擴展功能強??蛇x配不同類型電抗器或采用多節串并聯的方式,滿足電力系統所有容性試品試驗要求;同時可以滿足需要做工頻試驗的場合,也可以滿足變頻方式做試驗的場合;實現一機多用,性價比高。
產品參數:
◆額定輸出電壓:0~50kV(有效值)及以下
◆輸出頻率:45~300Hz
◆諧振電壓波形:純正弦波,波形畸變率≤1%
◆zui大試驗容量:2000kVA及其以下
◆工作制:滿功率輸出下,一次連續工作時間15min
◆品質因數:10~40
◆頻率調節靈敏度:0.1HZ,不穩定度<0.05%
◆工作電源:220V或380V±15%/50HZ±5%
◆系列產品配置及適用范圍:
