電纜故障聲磁同步定位儀使用方法

定點是電纜故障測試中的zui為關鍵的一步，現在越來越多的使用交聯電纜，而交聯電纜的故障大部分為封閉故障，故障點的放電聲往往在十幾米甚至幾十米都有幾乎一樣大的響聲，這給定點帶來了很大的困難，靠傳統的聽聲法及機械表頭擺動來判斷故障點顯然已滿足不了電纜故障測試要求。另外在實際定點中，由于測試人遠離測試端，當尚未聽到由故障點傳出的地震波時，心情往往會急躁起來，甚至?xí)岩煞烹娫O(shè)備沒有工作。有時在有脈沖聲源的干擾背景中往往需要知道自己聽到的聲波是否與放電設備的放電周期同步，聲磁數顯同步定點儀可同時接收放電時產生的聲波及電磁波，并通過信號處理計算出聲波與電磁波的時間差。同時儀器還可將接收到聲波與電磁波并以一定形式顯示出來，根據上述所接收的信號可以比較容易地確定電纜故障點，此種方法叫聲磁同步法。聲磁同步法可以測試除金屬性短路以外的所有加高壓脈沖信號后故障點能發出放電聲音的故障。

操作步驟如下：

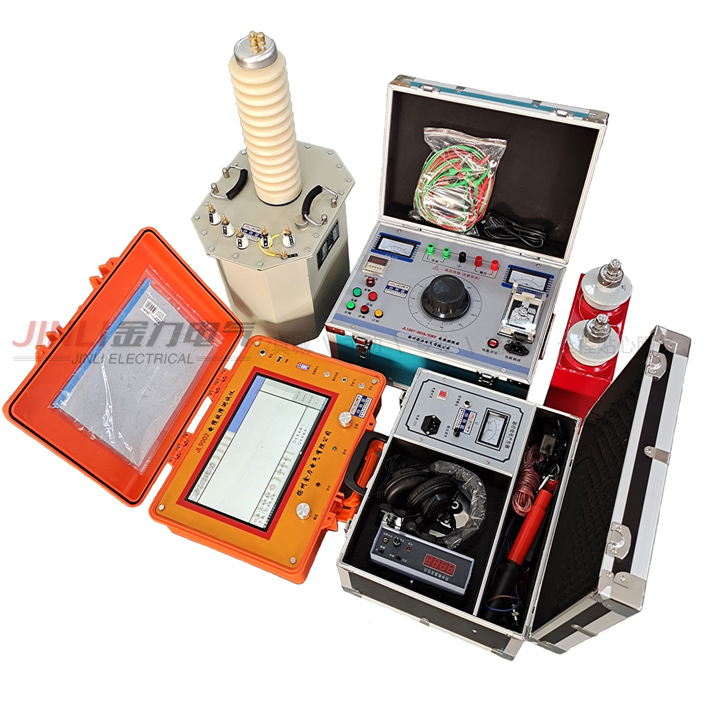

⑴、聲磁同步定點儀由定點主機、定位傳感器、耳機三部分組成。

⑵、只有知道了電纜的走向，才能找到故障點，路徑信號來源于放電產生的電磁波，每放一次電，路徑信號也同步刷新一次，定點的時候，我們可以把高壓發生器的放電頻率適當?shù)奶岣叩?-3秒放一次電，提高找路徑的效率。

⑶、打開定點儀，選擇“聲磁”菜單，向故障點前進方向走15米左右，在電纜上方順時針方向調節路徑增益，增益一般先調30度左右，如果路徑顯示是藍色圓形標，表示我們在電纜的右側，如果顯示的是橙色的圖形，表示我們在電纜的左側，路徑誤差在10厘米左右，通過這樣左右走動來確定路徑。如果增益調的過大，信號過強，走偏12米左右才沒有信號。如果增益適合，走偏3-4米就沒有信號。

⑷、有些低壓電纜加高壓時整條都有“啪啪”的放電聲音，一般的操作人員無法判斷哪個才是真正的故障點發出的聲音，只有多年經驗的才能判斷。我們儀器徹底的解決了這個問題，通過聲磁同步告訴你故障點距離，真正的故障點是會產生震動波形。

⑸、在接近故障點時，定點儀就會顯示故障距離及震動波形，如果故障距離只顯示一次之后就沒有新的數據出現，這個點就不是故障點，是人為的移動傳感器產生的，只要高壓每閃絡一次，故障距離也跟著刷新一次，這才是真正的故障點。故障距離隨著故障點距離變化而變，震動波越是靠近故障點，震動的幅值就越大。

⑹、電纜故障在定位的時候，我們要腳步放慢，走在電纜上方或邊緣，定點儀的傳感器要輕放，耳機聲音適當調大些，仔細分辨耳機傳出來的聲音，要有耐心，靜下心來聽。如果聽到了有節奏的放電聲音，再根據儀器聲磁同步顯示提示，那肯定就是故障點了。

電纜故障是多種的，呈現的波形也是多樣的，只要我們接線方式正確，注意細節，仔細判斷，通過后期經驗的積累，故障點就會很快找到
