常見電纜故障的原因及電纜故障檢測方法
電纜故障是指電纜在電網運行的過程中,因?yàn)榻^緣擊穿或者導線燒斷等原因?qū)е碌碾娋W(wǎng)電纜線路停電等問題的故障。
電纜故障的幾種原因:
常見的電纜故障直接的原因是由于絕緣性的降低而導致的被擊穿。而導致絕緣降低因素主要包括外力損傷、絕緣受潮、化學腐蝕、長期過負荷運行、電纜接頭故障、溫度和環境、電纜本身自然老化等其他原因。
1. 機械損傷
由機械損傷引起的電纜故障占電纜事故很大的比例。有些機械損傷很輕微,當時并未造成故障,要在數月甚至數年后損傷才發展成故障。造成電纜的機械損傷的主要原因有:
(1)安裝時損傷。安裝時不小心碰傷電纜;機械牽引力過大拉傷電纜;過度彎曲折傷電纜。
(2)直接受外力損傷。在安裝后的電纜路徑上或附近進行土建施工,使電纜直接受外力損傷。
(3)行駛車輛的震動或沖擊性負荷也會造成地下電纜的鉛(鋁)包裂損。
(4)因自然現象造成的損傷。如中間接頭或終端頭的內絕緣膠膨脹而脹裂外殼或電纜護套;裝在管口或支架上的電纜外皮擦傷;因土地沉降引起過大拉力,拉斷中間接頭或?qū)w。
2. 絕緣受潮
絕緣受潮后會引起電纜耐壓下降而產生故障。電纜受潮的主要原因有:
(1)因接頭盒或終端盒結構不密封或安裝不良而導致進水。
(2)電纜制造不良,金屬護套有小孔或裂縫。
(3)金屬護套因被外物刺傷或腐蝕穿孔。
3. 絕緣老化變質
絕緣老化會引起電纜耐壓下降而產生故障。電纜老化的主要原因有:
(1)電纜介質內部的渣質或氣隙,在電場作用下產生游離和水解。
(2)電纜過負荷或電纜溝通風不良,造成局部過熱。
(3)油浸紙絕緣電纜的絕緣物流失。
(4)電力電纜超時限使用。
4. 過電壓
過電壓會使有缺陷的電纜絕緣層發生電擊穿,引起電纜故障。其主要原因有:大氣過電壓(如雷擊);內部過電壓(如操作過電壓)。

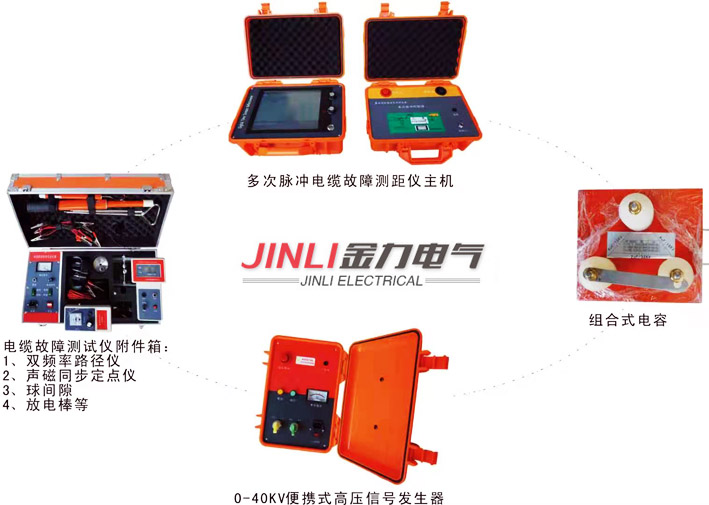

針對不同的故障類型采用不同的測試方法對其進行測試。例如針對上文所說的高阻故障可以使用沖閃法來定位故障位置,利用電纜故障測試儀顯示的放電波形判斷出故障點的大概距離,然后用聽筒精確定點。
