教你了解電纜故障測試儀的基本原理

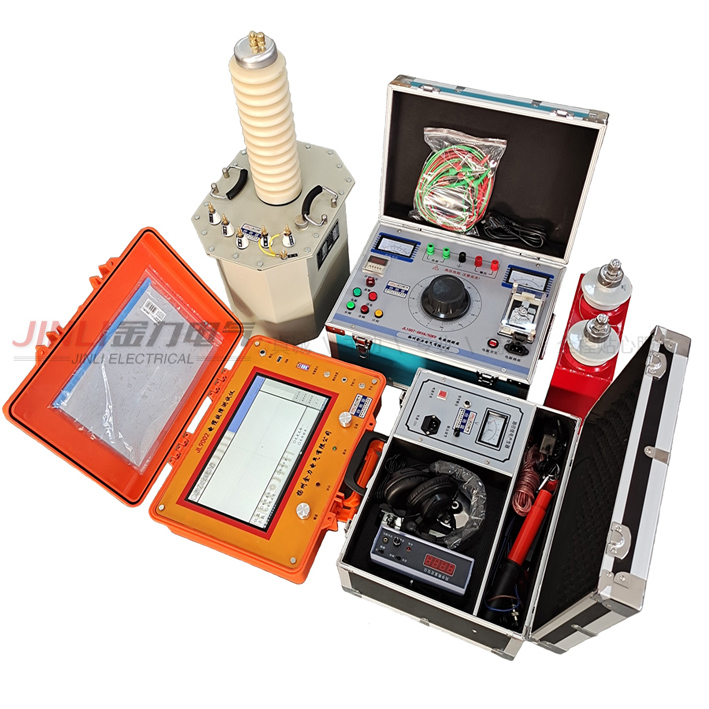

  電纜故障測試儀是高科技產品，電纜故障測試儀當今世界上先進的計算機技術的使用是國內外許多智能電纜故障測試儀的專長，也是新開發的新型超級智能型電纜故障測試儀.電纜故障測試儀采用了專家智能軟件系統及次的微機硬件，使其具有強大的高速數據采集與大規模數據處理能力，超大屏幕的彩色液晶顯示，使采集的波形正規、線條細、拐點明顯，更加提高了測試的準確性.正因?yàn)槿绱瞬攀贡緶y試儀具備了當今市場上功能zui全，功能鍵zui少、智能化程度zui高、操作zui簡單、可擴充性zui強、真正便攜可靠等六大特點.電纜故障測試儀的推出，開創了一個智能電纜測試儀的新時代。

  根據儀器采用的故障探測原理，當儀器處于閃絡觸發方式時，故障點瞬時擊穿放電所形成的閃絡回波是隨機的單次瞬態波形，因此測試儀器應具備存儲示波器的功能，可捕獲和顯示單次瞬態波形。本儀器采用數字存儲技術，利用高速A/D轉換器采樣，將輸入的瞬態模擬信號實時地轉換成數字信號，存儲在高速存儲器中，經CPU微處理器處理后，送至LCD顯示控制電路，變?yōu)闀r序點陣信息，于是在LCD屏幕上顯示當前采樣的波形參數。

當儀器處于脈沖觸發方式時，儀器按一定周期發出探測脈沖加入被測電纜和輸入電路，即時啟動A/D工作，其采樣、存儲、處理和顯示與前述過程相同；LCD顯示屏上應有反射回波。

  儀器是以微處理器為核心，控制信號的發射、接收及數字化處理過程；儀器的工作原理方框圖如下圖所示：微處理器完成的數字處理任務包括：數據的采集、儲存、數字濾波、光標移動、距離計算、圖形比較、圖像的比例擴展，直到送至LCD顯示。也可根據需要由通訊口與PC機通訊。

  脈沖發生器是根據微處理器送來的編碼信號，自動形成一定寬度的邏輯脈沖。此脈沖經發射電路轉換成高幅值的發射脈沖，送至被測電纜上。

  高速A/D發生器是將被測電纜上返回的信號經輸入電路送高速A/D采樣電路轉換成數字信號，zui后送微處理器進行處理。

  鍵盤是人機對話的窗口，操作人員可根據測試需要通過鍵盤將命令輸入給計算機，然后由計算機控制儀器完成某一測試功能。
