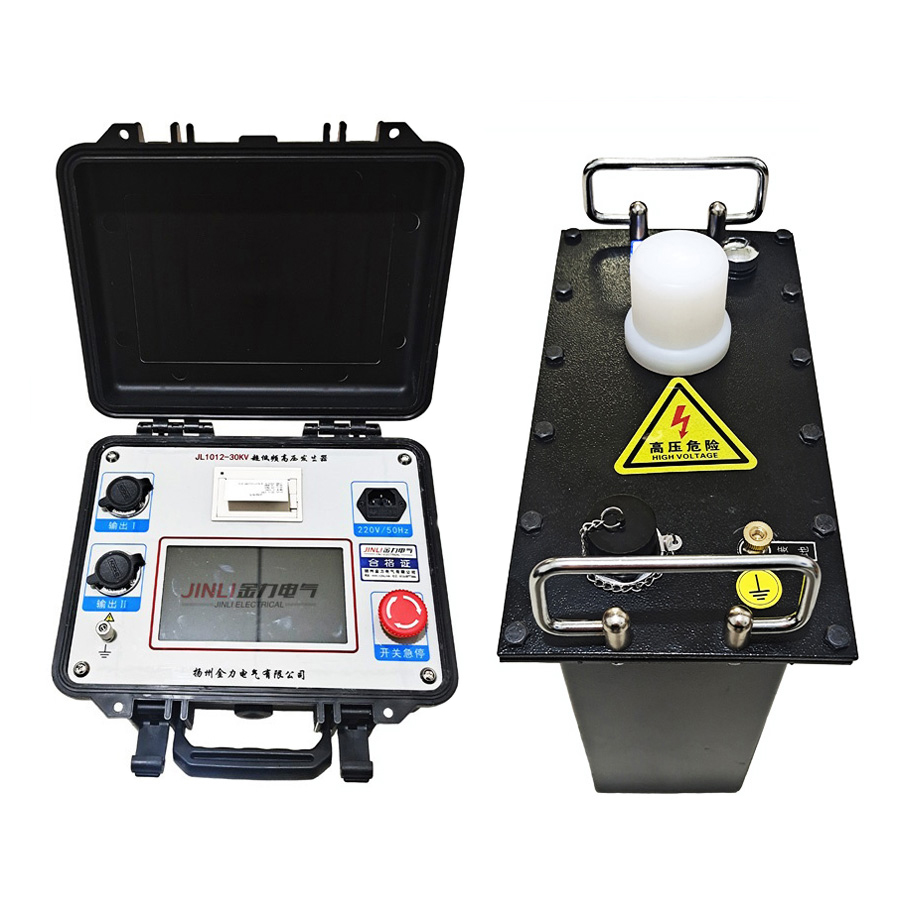

絕緣耐壓測試儀特性

1.四個顯示窗同時顯示高低壓電壓、電流和耐壓時間，以及多個狀態指示燈。

2.試驗結果可查看和打印，并具有自動/手動打印方式。

3. 人機對話全鍵盤操作方式，智能化工作全過程，任選自動方式和手動方式。

4. 實時顯示高壓電壓、高壓電流、低壓電流，時間及耐壓結果，顯示直觀明了。

5. 完善的過壓、過流保護，任意設定輸出電壓、高壓電流上限、低壓電流上限和計時時間。

6. 具有回零檢測功能，回零確定后才可進行試驗。

8. 逼近式調壓算法，到達設定電壓后自動耐壓計時，計時結束后自動降壓回零。

9. 超過設定高壓電流或低壓電流時自動切斷電壓輸出，降壓回零，并發生聲光報警。

10. 軟硬件抗干擾設計，多種抗干擾手段，適應惡劣電磁環境。

11. 自動錯誤診斷，易于發現和解決問題。

12. 無線遙控控制功能、遠程通信、門聯鎖警燈警鈴、外接分壓器校驗接口等。

儀器檢測原理

相對于變壓器的主絕緣即繞組與繞組之間以及繞組與鐵芯之間的絕緣而言，變壓器還有另外一項重要的絕緣性能指標――縱絕緣?？v絕緣是指變壓器繞組具有不同電位的不同點和不同部位之間的絕緣，主要包括繞組匝間、層間和段間的絕緣性能，而國家標準和國際電工委員會（IEC）標準中規定的“感應耐壓試驗”則是專門用于檢驗變壓器縱絕緣性能的測試方法之一。

變壓器的縱絕緣主要依賴于繞組內的絕緣介質——漆包線本身的絕緣漆、變壓器油、絕緣紙、浸漬漆和絕緣膠等等（不同種類的變壓器可能包含其中一種或多種絕緣介質）；縱絕緣電介質很難保證純凈度，難免混含固體雜質、氣泡或水份等，生產過程中也會受到不同程度的損傷；變壓器工作時的高場強集中在這些缺陷處，長期負載運作的溫升又降低絕緣介質的擊穿電壓，造成局部放電，電介質通過外施交變電場吸收的功率即介質損耗會顯著增加，導致電介質發熱嚴重，介質電導增大，該部位的大電流也會產生熱量，就會使電介質的溫度繼續升高，而溫度的升高反過來又使電介質的電導增加。如此長期惡性循環下去，后導致電介質的熱擊穿和整個變壓器的毀壞。這一故障表現在變壓器的特性上就是空載電流和空載功耗顯著增加，并且繞組有灼熱、飛弧、振動和嘯叫等不良現象?？梢娎酶袘?yīng)耐壓試驗檢測出變壓器是否含有縱絕緣缺陷是極其必要的。
