絕緣油介質損耗及電阻率測試儀

來源:揚州金力電氣   添加時間:2022-05-31 08:53:22   瀏覽次數:717

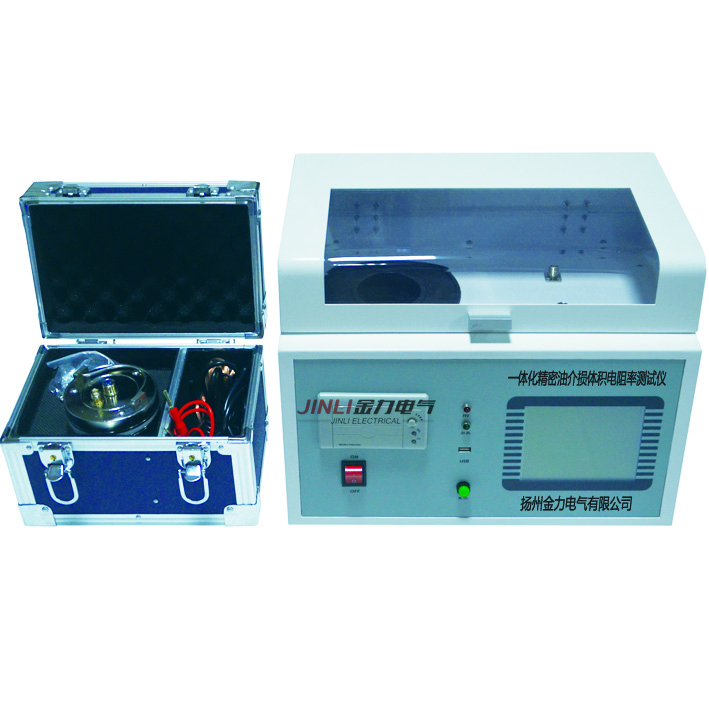

絕緣油介質損耗及電阻率測試儀
一、 概述
絕緣油介質損耗及電阻率測試儀 依據GB/T5654-2007《液體絕緣材料 相對電容率、介質損耗因數和直流電阻率的測量》設計制造。用于絕緣油等液體絕緣介質的介質損耗因數和直流電阻率的測量。一體化結構。內部集成了介損油杯、溫控儀、溫度傳感器、介損測試電橋、交流試驗電源、標準電容器、高阻計、直流高壓源等主要部件。儀器內部采用全數字技術,全部智能自動化測量,配備了大屏幕(240×128)液晶顯示器,全中文菜單,每一步驟都有中文提示,測試結果可以自動存儲并打印輸出,操作人員不需專業培訓就能熟練使用。     絕緣油介質損耗及電阻率測試儀

二、主要功能及特點
(1)油杯采用符合國標GB/T5654-2007的三電極式結構,極間間距2mm,可消除雜散電容及瀉漏對介損測試結果的影響。具有排油電磁開關,可以在不拆卸油杯的情況下排空杯中試樣油,并可用試樣油沖洗油杯。
(2)儀器采用中頻感應加熱,PID控溫算法。該加熱方式具備油杯與加熱體非接觸、加熱均勻、速度快、控制方便等優點,使溫度嚴格控制在預設溫度誤差范圍以內。
(3)內部標準電容器為SF6 充氣三點極式電容,該電容的介損及電容量不受環境溫度、濕度等影響,使儀器精度在長時間使用后仍然得到保證。
(4)交流試驗電源采用AC-DC-AC 轉換方式,有效避免市電電壓及頻率波動對介損測試準確性影響,即便是發電機發電,該儀器也能正確運行。
(5)完善的保護功能。當有過壓、過流、高壓短路時,儀器能迅速切斷高壓,并發出警告信息。當溫度傳感器失效或沒有連接時,發出警告信息。
在中頻感應加熱爐內設有限溫繼電器,當溫度超過120度時,繼電器釋放,加熱停止。
(6)試驗參數設置方便。溫度設置范圍0~125℃,交流電壓設置范圍
500~2200V,直流電壓設置范圍0~500V。
(7)采用大屏幕LCD顯示器,具有背光、顯示清晰。人機界面友好,只需按照漢字菜單提示、輸入命令,儀器即可自動進行測試。并自動存儲和打印測試結果。
(8)自帶實時時鐘,測試日期、時間可隨測試結果保存、顯示、打印。
(9)空電極杯校準功能。測量空電極杯的電容量和介質損耗因數,以判斷空電極杯的清洗和裝配狀況。校準數據自動保存,以利于相對電容率和直流電阻率的精確計算。
三、主要技術指標
電 源 電 壓: AC 220V±10%
電 源 頻 率: 50Hz/60Hz ±1%
測 量 范 圍: 電容量       5pF~200pF
相對電容率   1.000~30.000
介質損耗因數 0.00001~100
直流電阻率   2.5 MΩm~20 TΩm
測 量 精 度: 電容量       ±(1%讀數+0.5pF)
相對電容率   ±1%讀數
介質損耗因數 ±(1%讀數+0.0001)
直流電阻率   ±10%讀數
分  辨   率: 電容量       0.01pF
相對電容率   0.001
介質損耗因數 0.00001
測  溫 范 圍: 0~125℃
溫度測量誤差: ±0.5℃
交流實驗電壓: 500~2200V  連續可調,頻率50Hz
直流試驗電壓: 0~500V     連續可調
功      耗: 100W
外  型 尺 寸:  500×360×420
總   重   量:   22Kg
