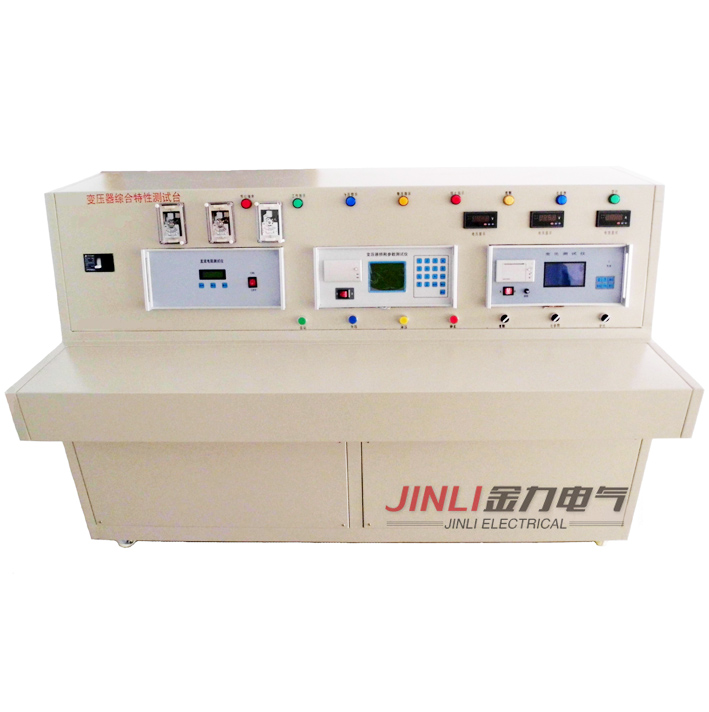

JLCST變壓器綜合測試臺AQ使用手冊
一． 使用條件
本設備應在下列條件使用：
1． 安裝高度不超過海拔1000米。
2． 周圍介質溫度不高于 +40 ℃，不低于 –5 ℃。
3． 空氣相對濕度不高于85%。
4． 沒有導電塵埃與破壞金屬及絕緣的腐蝕性氣體場所。
5． 沒有爆炸危險的場所。
6． 沒有振動且垂直傾斜不超過５o的場所。
二． 檢查接線板上的接線是否正確，接線柱的連線之間及連線與地之間是否有短路現象（即由測試臺到被試品的連線的相與相之間是否有短路現象）。
三． 合上空氣開關，“電源指示”燈亮，若不亮，應停電檢查是指示燈壞了還是原熔絲損壞（注：熔絲要適當，絕不允許用非保險絲代替）。檢查正相序指示燈亮，若不亮則更換電源進線相序，此時二次回路電源接通，若調壓器不在零位，則自動回零。調壓器回零后，即可按以下順序進行試驗：1.直流電阻試驗;2.變比組別試驗；3.空載試驗短路試驗；4.耐壓試驗。（注：高壓試驗變壓器另配。）
四． 做試驗前請?jiān)敿?xì)閱讀直流電阻測試儀說明書、全自動變比組別測試儀及變壓器空載短路測試儀說明書。
五． 試驗方法
A． 直流電阻測試,
打開變壓器直流電阻測試儀的電源開關，即可進行直阻測試。
B． 變比組別試驗：正確接線：即板后接線柱所標高低壓側與被試變高低壓側必須一致，且相序一致.
1． 打開全自動變比組別測試儀的電源開關，即可進行變比試驗。
2． 詳細閱讀變比全自動測試儀的使用說明書，熟悉程序后方可操作，否則可能造成設備損壞人身AQ事故。
3． 試驗完畢，關閉電源，變比組別試驗結束。
C． 空載短路試驗：旋動“空負載/耐壓”旋鈕, 空負載信號燈亮。
空載試驗：
1． 分別接好被試變壓器對應的低壓側（a、b、c）,高壓側開路，注意相序不能有誤。
2． 按照被試變壓器的容量設置好各屏幕的數據。
注：根據被試變壓器低壓側額定電源選定不接CT和外接CT 檔位。外接CT比為30/1。
3． 按“啟動”按鈕，啟動指示燈亮，此時按“升壓”按鈕。相對應的指示燈亮，調壓器開始升壓，當跟隨電壓顯示為被試變壓器的低壓側額定電壓時，即停止升壓。記好數據后按“降壓”按鈕，降壓指示燈亮，使調壓器回零，回零燈亮。然后旋轉“空載短路/耐壓試驗”旋鈕至停位方可更換連線。
短路試驗
1． 分別接好被試變壓器所對應的高壓側（A、B、C）。將被試變壓器低壓側短路，高壓加壓。
2。  CT檔位選擇是根據被試變壓器高壓側的額定電流來選擇，方法與空載試驗一樣。
3． 升壓過程中監視的是三相電流，一旦三相電流分別等于高壓側的額定電流應立即停止升壓，鎖定、打印與空載試驗一樣， 旋轉“降壓”按鈕，使調壓器回零 ，再旋轉“空載短路/耐壓試驗”旋鈕至停止位置，拆除連線。
D． 耐壓試驗： 旋動“空負載/耐壓”旋鈕至耐壓位置，耐壓信號燈亮。
1． 測試臺試驗變壓器為內置式。試驗變壓器的高壓尾應有可靠接地。
2． 將試驗變壓器高壓輸出端接至被試變壓器高壓端（A、B、C），調節耐壓過流保護至適當大小，非試驗人員撤離被試變。
3． 可根據用戶需要，旋轉點動/連動按鈕，按 “合閘”按鈕，合閘燈亮，試驗回路接通，按“升壓”按鈕，升壓指示亮，升壓過程中密切注視被試品，耐壓輸出電流和調壓輸出電壓。耐壓儀表電壓升至規定值時停止升壓，打開時間繼電器，若正常，計時60秒后蜂鳴器閃鳴，試驗變壓器自動開始降壓，降壓指示燈亮。降壓完畢回零燈亮，試驗結束。
a.升壓時應從零均勻升壓至規定值。
b.“耐壓過流保護”調節應適當（一般應規定為試驗變壓器額定電流的1.3—1.5倍）。
c. 進行耐壓試驗時，被試變壓器的高壓（A、B、C）應短接，低壓（a、b、c）與中性點（O）短接并可靠接地。
六． 供貨成套性
1．JLCST變壓器綜合測試臺                              一套
2、JL3007直流電阻測試儀                               一套
3．JL3010全自動變比測試儀                             一套
4．JL3012變壓器損耗參數測試儀                         一套
5．配線                                               一套
6．產品說明書                                         一套
7．產品合格證                                         一份
