河南客戶成功采購我公司JL1006-135/108變頻串聯諧振試驗裝置一套
串聯諧振試驗裝置主要適用范圍
1、滿足300mm2,10kV 電纜交流耐壓試驗，長度3km，電容≤1.11uF,試驗頻率30~300Hz,試驗電壓U≤22kV。
2、滿足400mm2,35kV 電纜交流耐壓試驗，長度1km，電容≤0.19uF,試驗頻率30~300Hz,試驗電壓U≤52kV。
3、滿足20000kVA/35kV以下變壓器交流耐壓試驗，電容≤0.015uF,試驗頻率45~65Hz,試驗電壓U≤68kV。
4、滿足10kV變電站系統交流耐壓試驗，試驗頻率30~300Hz,試驗電壓U≤42kV。
5、滿足35kV變電站系統交流耐壓試驗，試驗頻率30~300Hz,試驗電壓U≤100kV。
串聯諧振試驗裝置試驗時使用關系表
設備組合 / 試品 | 電抗器33.75kVA/27kV四節 | 激勵變壓器輸出端選擇 | |
滿足10kV/300mm2電纜, (試驗電壓22kV,試驗時間5min) | 長度750m以下 | 使用電抗器一節 | 1.5kV |
長度750~1500m | 使用電抗器二節并聯 | 1.5kV | |
長度1500~2250m | 使用電抗器三節并聯 | 1.5kV | |
長度2250~3000m | 使用電抗器四節并聯 | 1.5kV | |
滿足35kV/400mm2電纜, (試驗電壓52kV,試驗時間60min) | 長度500m以下 | 使用電抗器二節串聯 | 3kV |
長度500~1000m | 使用電抗器二節串聯二組 | 3kV | |
滿足31500kVA/35kV以下變壓器, (試驗電壓68kV,試驗時間1min) | 使用電抗器四節串聯 | 3kV | |
滿足35kV變電站系統, (試驗電壓100kV,試驗時間1min) | 使用電抗器四節串聯 | 3kV | |
滿足10kV變電站系統, (試驗電壓28kV,試驗時間1min) | 使用電抗器四節串聯 | 3kV | |
串聯諧振試驗裝置配置清單
序號 | 設備名稱 | 規 格 | 單位 | 數量 | 備 注 |

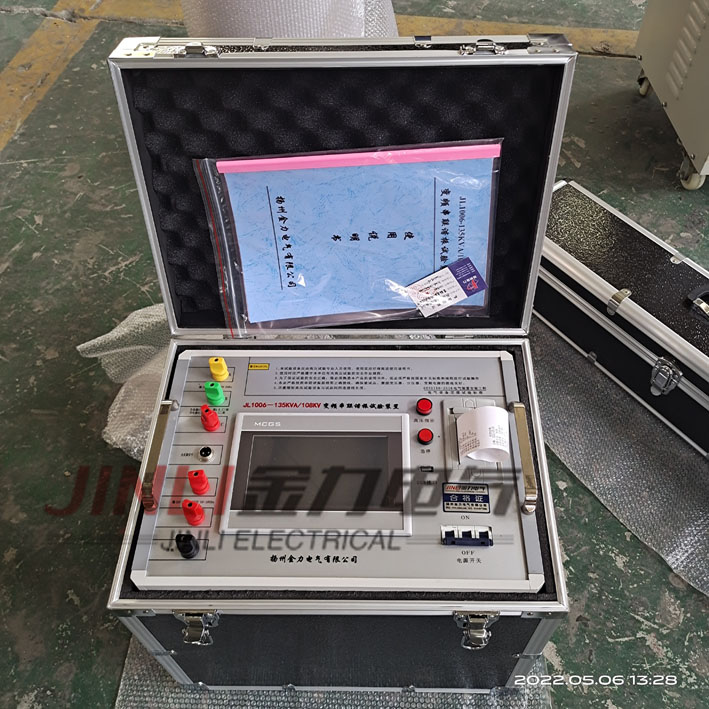

1 | 變頻電源控制箱 | JL1006-7.5kVA/220V/380V | 臺 | 1 | 7.5kVA，30～300Hz |

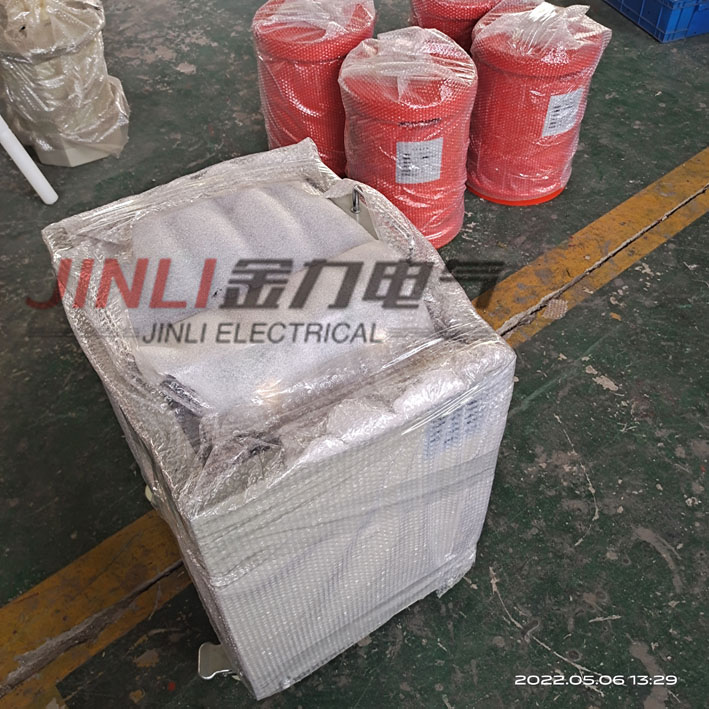

2 | 激勵變壓器 | JLB7.5kVA/1.5kV/3kV5kV/0.2kV/0.4kV | 臺 | 1 | 7.5kVA，30～300Hz，60min 輸出電壓:1.5kV；3kV; 5kV |
3 | 高壓諧振電抗器 | DK-27kVA/27kV | 臺 | 4 | 27kV，1A，100H，60min |

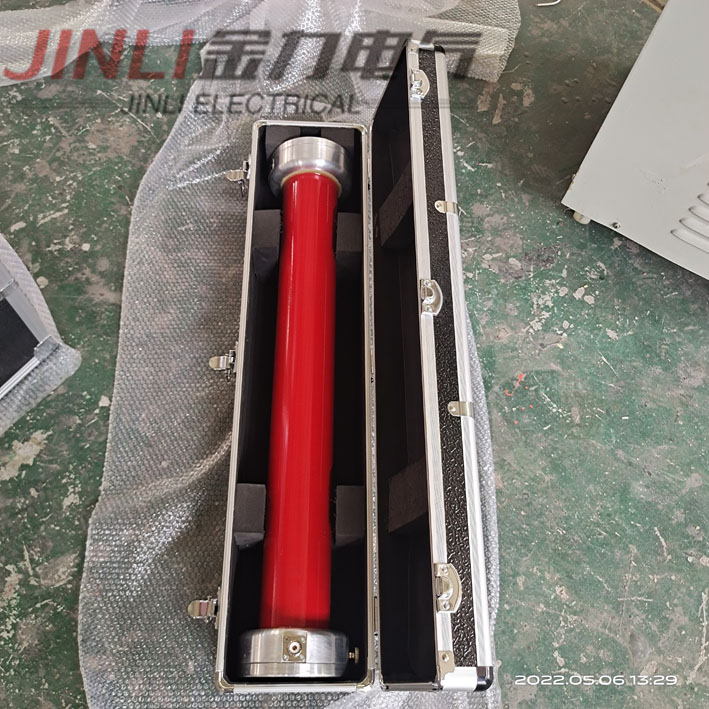

4 | 電容分壓器 | FC-110kV/1000pF | 臺 | 1 | 110kV，1000pF，精度1.5級，純交流 |
截止發稿我公司已經將此次合作的串聯諧振一套已發出，并實時跟蹤設備的運輸情況。
感謝河南客戶對我揚州金力電氣的信任與支持！我們將一如既往的提供好產品，好服務。及時的響應客戶的需求，解決客戶的技術問題，讓客戶在生產生活中的效率達到zui大化。金品質、力天下！
