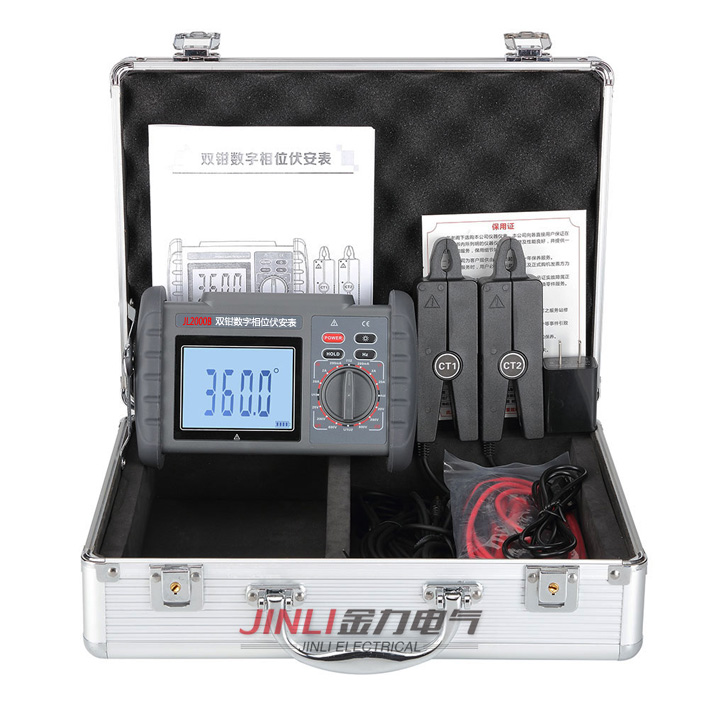

雙鉗數字式相位表
雙鉗數字式相位表是一種具有多種電量測量功能的便攜式儀表。該表 大特點是可以測量?jī)陕冯妷褐g、兩路電流之間及電壓與電流之間的相位。
雙鉗數字式相位表是專為現場測量電壓、電流及相位而設計的一種高精度、低價位、便攜手持式、雙通道輸入測量?jī)x器。用該表可以很方便地在現場測量U-U、I-I及U-I之間的相位，判別感性、容性電路及三相電壓的相序，檢測變壓器的接線組別，測試二次回路和母差保護系統，讀出差動保護各組CT之間的相位關系，檢查電度表的接線正確與否等。采用鉗形電流互感器轉換方式輸入被測電流，因而測量時無需斷開被測線路。測量U1-U2之間相位時，兩輸入回路完全絕緣隔離，因此完全避免了可能出現的誤接線造成的被測線路短路、以致燒毀測量?jī)x表。顯示器采用了高反差液晶顯示屏，超大字符，以獲得 佳視覺效果。
雙鉗數字式相位表結構特征：
1、結構精巧，使用方便
● 手持式結構；
● 在10mA-10A電流范圍內，3V-500V電壓范圍內測量相位時不用斷開電路和更換量限；
● 顯示器采用了高反差液晶顯示屏，超大字符，以獲得 佳視覺效果；
● 開關功能及布局合理，轉動開關即可讀出被測電壓、電流及其相位。
2、分辨率高
采用 新型 電流鉗，電流分辯率達0.1mA；電壓分辯率0.1V。
3、低功耗
該相位表微功耗設計，且具有電池電壓檢測功能。
雙鉗數字式相位表三種辨別方式：
(1)三相三線配電系統相序判別
旋轉開關置U1U2位置。將三相三線系統的A相接入U(xiǎn)1插孔，B相同時接入與U1對應的±插孔及與U2對應的±插孔，C相接入U(xiǎn)2插孔。若此時測得相位值為300°左右，則被測系統為正相序；若測得相位為60°左右，則被測系統為負相序。
換一種測量方式，將A相接入U(xiǎn)1插孔，B相同時接入與U1對應的±插孔及U2插孔，C相接入與U2對應的±插孔。這時若測得的相位值為120°，則為正相序；若測得的相位值為240°，則為負相序。
(2)三相四線系統相序判別
旋轉開關置U1U2位置。將A相接U1插孔，B相接U2插孔，零線同時接入兩輸入回路的±插孔。若相位顯示為120°左右，則為正相序；若相位顯示為240°左右，則為負相序。
(3)感性、容性負載判別
旋轉開關置U1I2位置。將負載電壓接入U(xiǎn)1輸入端，負載電流經
測量鉗接入I2插孔。若相位顯示在0°～90°范圍，則被測負載為感性；若相位顯示在270°～360°范圍，則被測負載為容性。
