簡單介紹“變頻介質損耗測試儀”

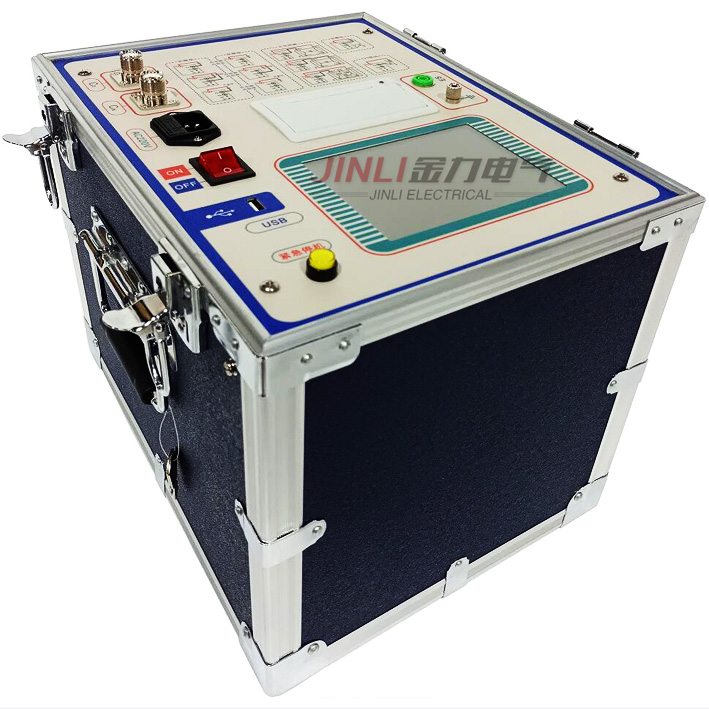

變頻介質損耗測試儀是一種先進的測量介質損耗和電容容量的儀器,用于工頻高壓下,測量各種絕緣材料、絕緣套管、電力電纜、電容器、互感器、變壓器等高壓設備的介質損耗和電容容量。
華意電力生產的異頻介損測試儀是發電廠、變電站等現場全自動測量各種高壓電力設備介損正切值及電容量的高精度儀器。由于采用了變頻技術能保證在強電場干擾下準確測量。
工作原理：
在交流電壓作用下，電介質要消耗部分電能，這部分電能將轉變?yōu)闊崮墚a(chǎn)生損耗。這種能量損耗叫做電介質的損耗。當電介質上施加交流電壓時，電介質中的電壓和電流間存在相角差Ψ，Ψ的余角δ稱為介質損耗角，δ的正切tgδ稱為介質損耗角正切。tgδ值是用來衡量電介質損耗的參數。儀器測量線路包括一標準回路（Cn）和一被試回路（Cx）。標準回路由內置高穩定度標準電容器與測量線路組成，被試回路由被試品和測量線路組成。測量線路由取樣電阻與前置放大器和A／D轉換器組成。通過測量電路分別測得標準回路電流與被試回路電流幅值及其相位等，再由單片機運用數字化實時采集方法，通過矢量運算便可得出試品的電容值和介質損耗正切值。
主要優點：
1.采用中文菜單操作，微機自動完成全過程的測量。
2.同樣適用于車間、試驗室、科研單位測量高壓電器設備的tgδ及電容量。
3.可用正、反接線方法測量不接地或直接地的高壓電器設備。同時可以測量電容式電壓互感器的tgδ及主電容C1、C2電容量。
4.內部裝備了高壓升壓變壓器，并采取了過零合閘、防雷擊等AQ保護措施。試驗過程中輸出0.5KV～10kV不同等級的高壓，操作簡單、A    Q。

主要參數：
1. 高壓輸出： 0.5 ～10kV；
每一檔增加500V，共有十檔，容 量：1500VA。
2. 準 確 度： tgδ：±(讀數*1.0%+0.04%)；
Cx： ±(讀數*1.0%+5PF)。
3. 分 辨 率： tgδ：0.01% Cx：1pF。
4. 測量范圍： 0.1% ＜ tgδ ＜ 50%；
3PF＜ Cx ＜ 60000PF；
10KV時，Cx ≤30000PF；
5KV時，Cx ≤60000PF。
5. 電 源： AC 220V士10% 50士1Hz 。
6. 諧波適應： ≤3%。
7. 使用條件： -15℃－50℃ ，相對濕度＜80% 。
8. 外型尺寸： 460mm×335mm×340mm。
9. 重 量： 30 kg。
