JL1007系列油浸式試驗變壓器技術原理

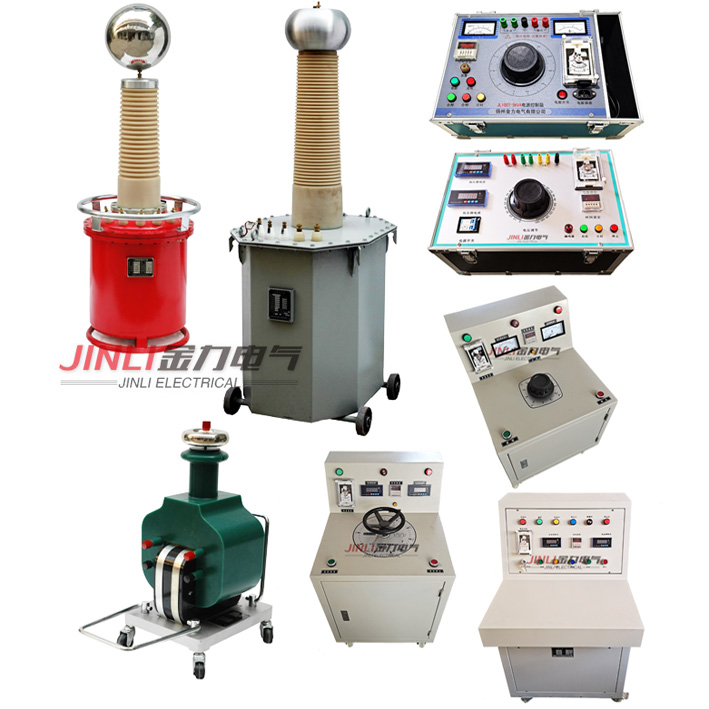

產品簡介：

JL1007系列油浸式試驗變壓器依據《試驗變壓器國家標準》、行業標準(JB/T9641-1999)研制生產的輕型交流、交直流兩用油浸式系列變壓器，具有體積小、重量輕、結構緊湊、功能齊全、通用性強和使用方便等特點.特別適用于電力系統、工礦企業、科研部門等對各種電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣強度及泄漏試驗，是高壓試驗中必不可少的重要設備。

工作原理：

JL1007系列油浸式試驗變壓器為單相變壓器，經操作箱(臺)內調壓器(1000KVA以上調壓器外附)輸出可調的0-200V或0-400V電壓至試臉變壓器的初級繞組，根據電磁感應原理，在次級繞組可獲得可調的高電壓。單臺交直流試驗變壓器工作接線原理:壓套管中裝有高壓硅堆，串接在高壓回路中作半波整流。當短路桿將高壓硅堆短接時，輸出的高壓為工頻交流。擰出短路桿時輸出的高壓為直流。

可兩臺或三臺試驗變壓器串級獲得更高電壓。串級高壓試驗變壓器有很人的優越性，因為整個裝置由兒臺單臺試驗變壓器組成，單臺試驗變壓器體積小、重量輕，便于運軸和安裝。它既可串接成高出兒倍單臺試驗變壓器的額定電He輸出而組合使用，又可分開成兒套單試驗變壓器單獨使用，在第1級和第二級的每個單臺試驗變壓器中都有一勵磁繞組Al、C1和A2,C2。低壓電源加在試驗變壓器I的初級繞組a1x1上，單臺試驗變壓器1,II, III的輸山電壓分別是V1, V2, V3。勵磁繞組Al, C1給第二級試驗變壓器的初級繞組供電:第二級試驗變壓器II的勵磁繞組A2, C2給第三級試驗變壓器III的初級繞組供電。第二級試驗變器II和第三級試驗變壓器III的箱體對地分別在VI和V1十V2的高電位上，箱體對地是絕緣的，試驗變壓器i的箱體接地.所以第1級、第二級、第三級試驗變壓器對地電壓分別為V1, V1+V2, V1+V2+V3，其額定容量則分別為3P，2P，1P
