一、概述

繞組的直流電阻測量是變壓器的例行試驗之一，其目的主要是檢查繞組之間、繞組與引線之間的連接或機械特性是否良好、各相繞組之間的電阻是否平衡等，以保證變壓器的AQ運行。

本公司開發生產的JL3009 三通道直流電阻測試儀（彩屏版）采用32位ARM內核作為處理的核心，對整機進行控制，自動完成自校、穩流判斷、數據處理、阻值顯示等功能，對有分接的變壓器Y_N聯接繞組可同時加電，同時采樣，同時測量。對于△和Y型聯接的繞組可一次接線，分別測量。測量時間大大縮短。極大的方便了工作人員的使用。

二、AQ措施

1、 使用本儀器前一定要認真閱讀本手冊。

2、 儀器的操作者應具備一般電氣設備或儀器的使用常識。

3、 本儀器戶內外均可使用，但應避開雨淋、腐蝕氣體、塵埃過濃、高溫、         陽光直射等場所使用。

4、 儀表應避免劇烈振動。

5、 對儀器的維修、護理和調整應由專業人員進行。

6、 測試完畢后先關閉電源，再拆除測試線。

7、 測量無載調壓變壓器，一定要等放電指示停止后，切換檔位。

8、 在測試過程中，禁止移動測試夾和供電線路。

揚州金力電氣有限公司是直流高壓發生器、無線高壓核相儀、大電流發生器、試驗變壓器、直流電阻測試儀、回路電阻測試儀、絕緣電阻測試儀、全自動變比測試儀、高壓開關機械特性測試儀、電纜故障測試儀、絕緣油介電強度測試儀、氧化鋅避雷器測試儀、避雷器放電計數器校驗儀、超低頻高壓發生器、變頻互感器綜合測試儀、接地引下線導通測試儀、接地線成組直流電阻測試儀、微機繼電保護測試儀、變頻串聯諧振試驗裝置、絕緣靴手套耐壓試驗裝置、等電力測試儀器專業生產廠家！詳情點擊：d11526.cn

三、性能特點及技術指標

1. 輸出電流及量程：輸出電流：0-20A,量程：0.5mW-2KW。

注：50W以上量程請用0.2A檔位測試。

2. 測試精度:  0.2%  分辨度： 0.1mW。

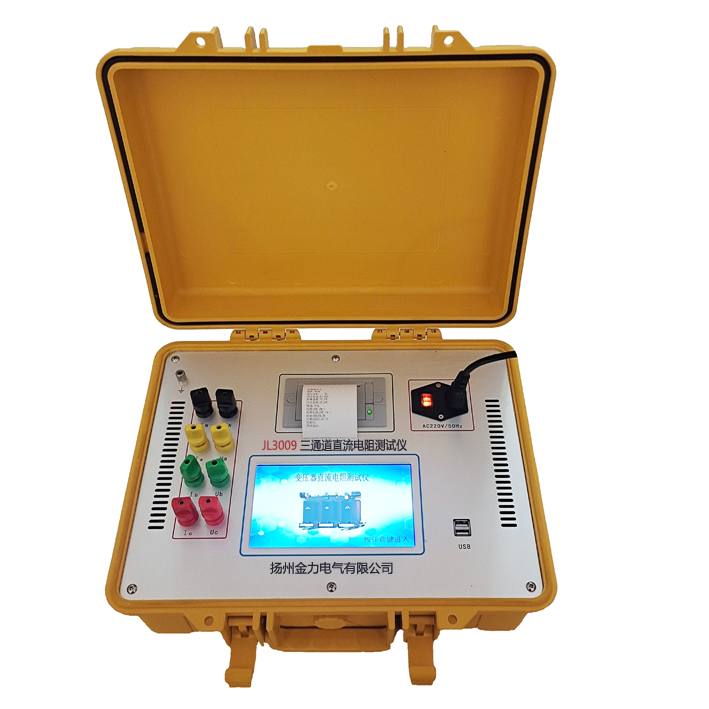

3. 儀器采用7寸大屏幕真彩色液晶顯示，中文菜單、接線圖形提示，操      作直觀方便。JL3009 三通道直流電阻測試儀（彩屏版）

4. 對于Y_N聯接繞組的變壓器可同時測量（三相同測）；對于△和Y聯接繞組的變壓器可一次接線分別測量(三相分測)；可測量Y_N聯接繞組的變壓器N相的連接線電阻（零線電阻）。

5. 可對繞組材質，測量溫度進行換算;自動顯示三相繞組不平衡率。

6. 可在測試界面手動調整分接位置。

7. 具有大容量存儲功能，可存儲200條測試記錄，

8. 工作電源： AC220V±10﹪；工作溫度：﹣10℃～40℃；工作濕度：環境濕度＜80%RH

9.    儀器重量：4㎏。

四、系統介紹

1. AC220 電源插座，自帶開關及保險倉

2. 接地柱： 地線接線端子

3. IA IB IC IO：輸出電流端子

4. UA UB UC UO：采樣電壓端子

5. “▲”、“▼”、“3”、“4”選擇按鍵。

6. 確認鍵：確認當前選擇。JL3009 三通道直流電阻測試儀（彩屏版）

7. 取消鍵：按下此鍵，菜單返回上一級。

8. 復位鍵：測試完畢或中斷工作，按下此鍵儀器回到初始狀態
