產品簡介:

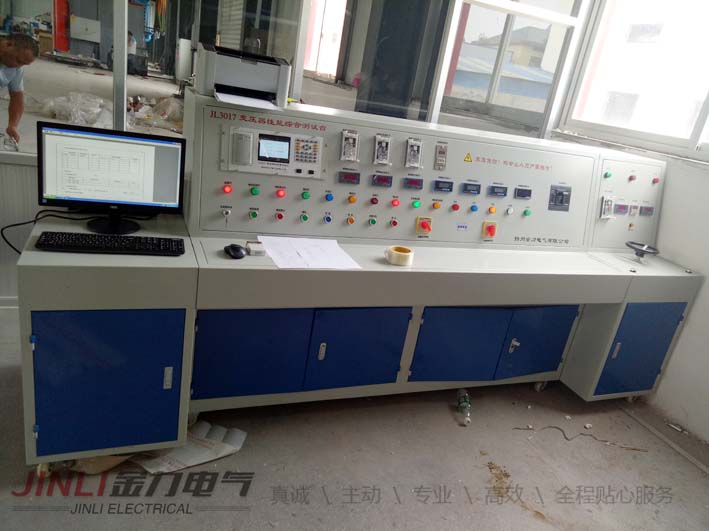

JL3017變壓器性能綜合測試臺是測量變壓器、空載短路、變比、直阻、耐壓、控制于一體的測試設備,具有體積小、重量輕、精度高、測試簡便,變壓器性能綜合測試臺是電力部門更新?lián)Q代的理想產品。
變壓器性能綜合測試臺適用供配電系統,電力變壓器制造廠,工礦等企業單位,變壓器綜合試驗臺能真實地判斷電力變壓器的空載電流,空載損耗,阻抗電壓和負載損耗,準確的測量電力變壓器直流電阻,變比,實施狀態診斷,確保運行,為監測或修造變壓器提供了可靠的數據。
使用條件:
變壓器性能綜合測試臺應在下列條件使用:
◆ 安裝高度不超過海拔1000米。
◆ 周圍介質溫度不高于 +40 ℃,不低于 –5 ℃。
◆ 空氣相對濕度不高于85%。
◆ 沒有導電塵埃與破壞金屬及絕緣的腐蝕性氣體場所。
◆ 沒有爆炸危險的場所。
◆ 沒有振動且垂直傾斜不超過5o的場所。
檢查接線板上的接線是否正確,接線柱的連線之間及連線與地之間是否有短路現象(即由測試臺到被試品的連線的相與相之間是否有短路現象)。
合上空氣開關,“電源指示”燈亮,若不亮,應停電檢查是指示燈壞了還是原熔絲損壞(注:熔絲要適當,絕不允許用非保險絲代替)。檢查正相序指示燈亮,若不亮則更換電源進線相序,此時二次回路電源接通,若調壓器不在零位,則自動回零。調壓器回零后,即可按以下順序進行試驗:
◆ 直流電阻試驗;
◆ 變比組別試驗;
◆ 空載試驗短路試驗;
◆ 感應耐壓試驗;
◆ 工頻耐壓試驗.
變壓器性能綜合測試臺做試驗前請?jiān)敿?xì)閱讀直流電阻測試儀說明書、全自動變比組別測試儀及變壓器空載短路測試儀說明書。
試驗方法:
A.直流電阻測試:
◆ 將電氣試驗項目開關旋轉至直阻,直阻信號燈亮,打開變壓器直流電阻測試儀的電源開關,即可進行直阻測試。
B.變比組別試驗:
正確接線:即板后接線柱所標高低壓側與被試變高低壓側必須一致,且相序一致.
◆ 將電氣試驗項目開關旋轉至變比,變比信號燈亮,打開全自動變比組別測試儀的電源開關,即可進行變比試驗。
◆ 詳細閱讀變比全自動測試儀的使用說明書,熟悉程序后方可操作,否則可能造成設備損壞人身事故。
◆ 試驗完畢,關閉電源,變比組別試驗結束。
C.空載短路試驗:
旋動電氣試驗項目開關至空負載, 空負載信號燈亮。
空載試驗:
◆ 分別接好被試變壓器對應的低壓側(a、b、c),高壓側開路,注意相序不能有誤。
◆ 按照被試變壓器的容量設置好各屏幕的數據。
注:根據被試變壓器低壓側額定電源選定不接CT和外接CT檔位。外接CT比為30/1。
◆ 按“調開”按鈕,調開指示燈亮,此時按“升壓”按鈕。相對應的指示燈亮,調壓器開始升壓,當跟隨電壓顯示為被試變壓器的低壓側額定電壓時,即停止升壓。記好數據后按“降壓”按鈕,降壓指示燈亮,使調壓器回零,回零燈亮。然后旋轉電氣試驗項目開關旋鈕至停位方可更換連線。
短路試驗:
◆ 分別接好被試變壓器所對應的高壓側(A、B、C)。將被試變壓器低壓側短路,高壓加壓。
◆ CT檔位選擇是根據被試變壓器高壓側的額定電流來選擇,方法與空載試驗一樣。
◆ 升壓過程中監視的是三相電流,一旦三相電流分別等于高壓側的額定電流應立即停止升壓,鎖定、打印與空載試驗一樣, 旋轉“降壓”按鈕,使調壓器回零 ,再旋轉“空載短路/耐壓試驗”旋鈕至停止位置,拆除連線。
D. 感應耐壓試驗:
◆ 旋動電氣試驗項目開關至中頻位置,中頻信號燈亮,按電機啟動,中頻機組開始工作。再按調開按鈕,然后按升壓按鈕升壓至800V,控制臺上有中頻輸出電壓和輸出電流顯示。結果看三相電流是否平衡即可,按計時按鈕,時間一般設置為40S,計時完畢自動降壓,按電機停止,感應試驗結束,空負載試驗、感應耐壓試驗后面的輸出線不需要更換。
E.工頻耐壓試驗:
◆ 旋動電氣試驗項目開關至耐壓位置,耐壓信號燈亮。
◆ 試驗變壓器的高壓尾應有可靠接地。
◆ 將試驗變壓器高壓輸出端接至被試變壓器高壓端(A、B、C),調節耐壓過流保護至適當大小,非試驗人員撤離被試變。
◆ 可根據用戶需要,旋轉點動/連動按鈕,按 “合閘”按鈕,合閘燈亮,試驗回路接通,按“升壓”按鈕,升壓指示亮,升壓過程中密切注視被試品,耐壓輸出電流和調壓輸出電壓。耐壓儀表電壓升至規定值時停止升壓,打開時間繼電器,若正常,計時60秒后蜂鳴器閃鳴,試驗變壓器自動開始降壓,降壓指示燈亮。降壓完畢回零燈亮,試驗結束。
a.升壓時應從零均勻升壓至規定值。
b.“耐壓過流保護”調節應適當(一般應規定為試驗變壓器額定電流的1.3—1.5倍)。
c. 進行耐壓試驗時,被試變壓器的高壓(A、B、C)應短接,低壓(a、b、c)與中性點(O)短接并可靠接地。
供貨成套性:
◆ 變壓器特性綜合測試臺 一臺
◆ 直流電阻測試儀 一臺
◆ 全自動變比測試儀 一臺
◆ 變壓器損耗參數測試儀 一臺

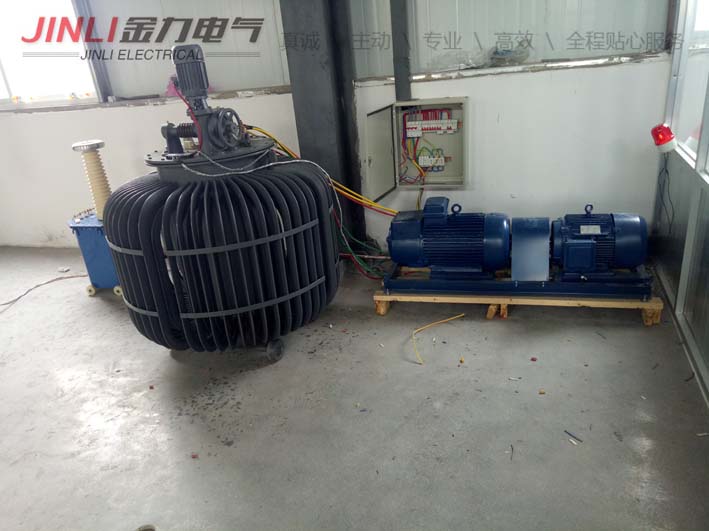

◆ 200KVA感應調壓器 一臺

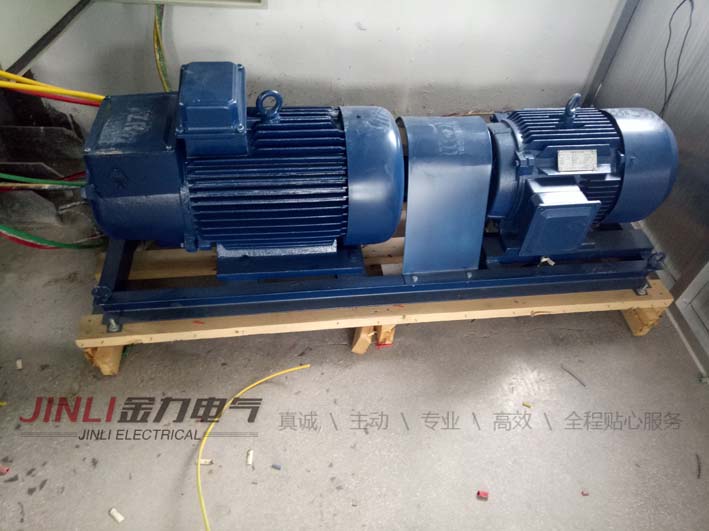

◆ 50KW中頻機組 一臺

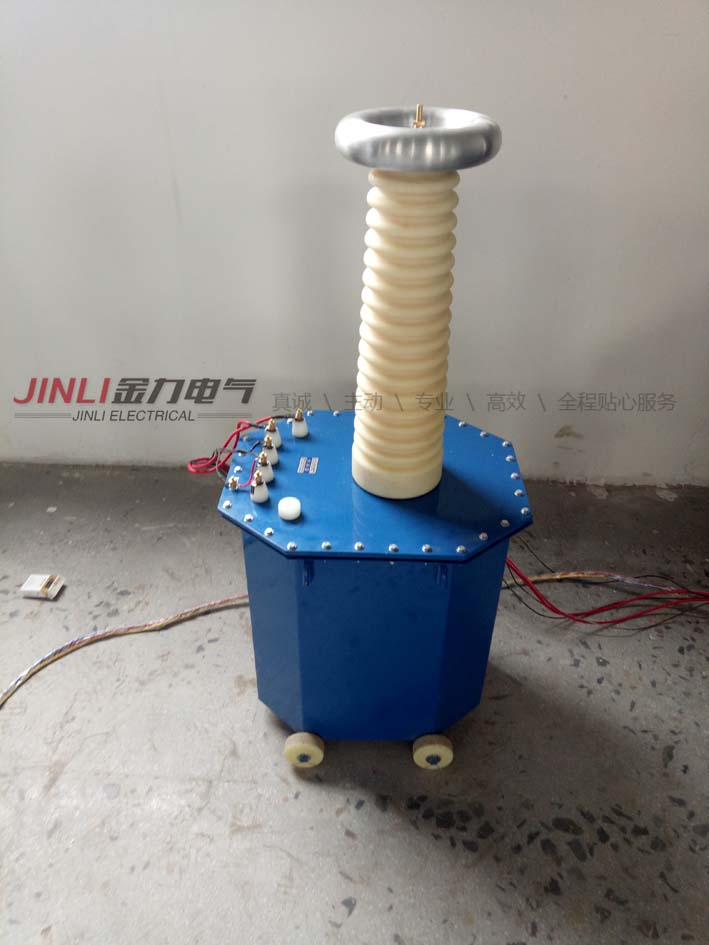

◆ 30KVA/100KV試驗變壓器 一臺
◆ 電力測試配線 一套
◆ 產品說明書 一份
◆ 產品合格證 一份
