產品簡介:

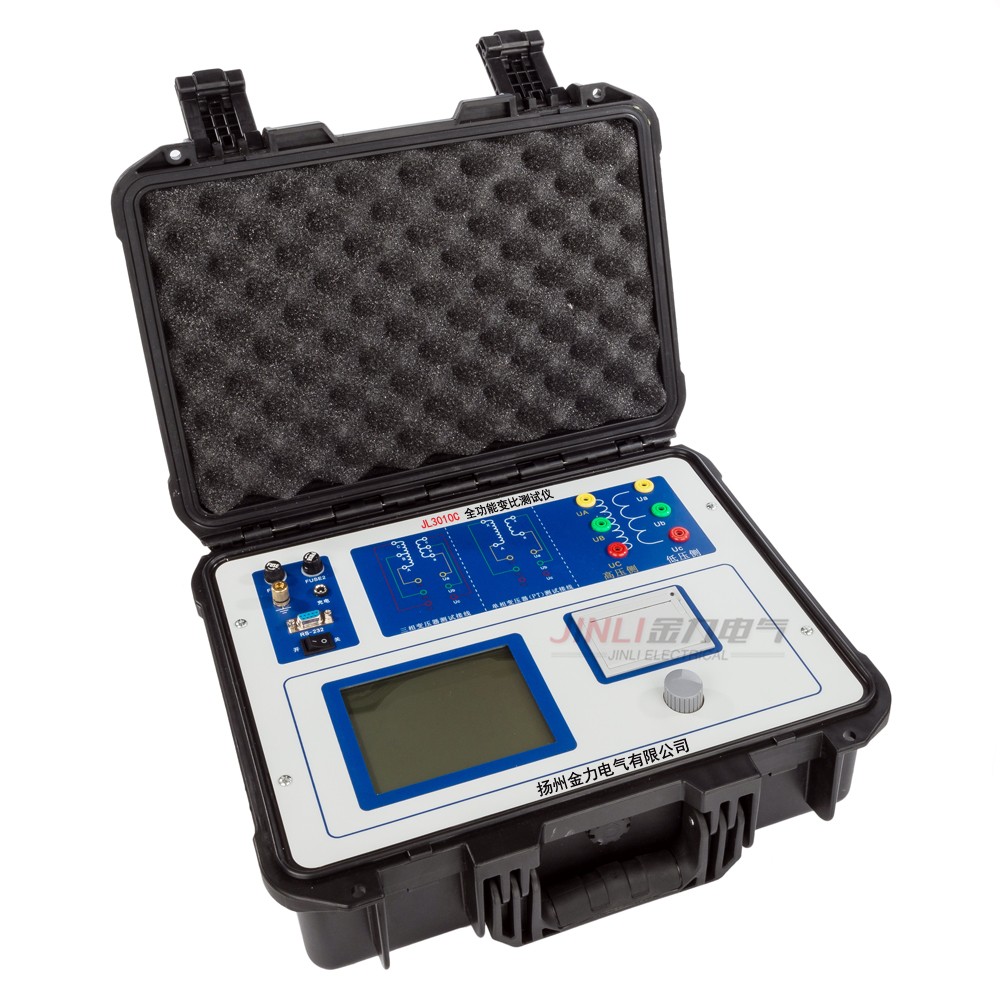

JL3010C全功能變比測試儀是我公司新推出第二代專業變比測試設備,可用于電力系統的三相變壓器測試,特別適合于Z型繞組變壓器、整流變壓器和平衡變壓器測試。儀器采用了大屏幕液晶顯示,全中文菜單及漢字打印輸出,人機界面友好,功能完善,操作方便,是電力系統、變壓器生產廠家和鐵路電氣系統進行變壓器變比、組別、極性、以及角度測試的理想儀器。
產品特性:
◆ 儀器自帶鋰電池,現場無需外接電源即可進行變比測試,一次充電至少可滿足100臺變壓器測試;
◆ 儀器內部集成幅值穩定、相位恒定的單相、三相標準電源。
◆ 內部標準電源輸出功率大,zui大5A輸出,特別適合低壓變壓器測試、以及CT和PT制造過程中半成品的匝數測試。
◆ 精確快速測試電流互感器(CT)和電壓互感器(PT)的匝比,匝比誤差和相位差。
◆ 測試單相或者三相變壓器,適合于Z型繞組變壓器、整流變壓器和鐵路電氣系統的斯科特、逆斯科特、平衡變壓器測試。
◆ 測試精度高,儀器采用16位高精度AD、及高速DSP處理器,有效的保證了測量精度及抗干擾能力。
◆ 儀器采用無局放調壓輸出,調壓、測量速度快,只需5秒鐘即可完成升壓與測試;
◆ 儀器自動判斷當前分接的額定變比:在多分接變壓器測試時,只需輸入一次分接開關調壓比即可進行測試,無需輸入當前分接號,大大提高工作效率。
◆ JL3010C全功能變比測試儀內部具有過流保護、檢查接線功能。
◆ 320x240大屏幕、高亮度的液晶顯示,全漢字菜單及操作提示實現友好的人機對話,旋轉鼠標使操作更簡便。
◆ 自帶實時電子鐘,自動記錄試驗的日期、時間利于實驗結果的保存、管理。
◆ 面板式熱敏打印機,可現場快速打印試驗結果。
◆ 數據具備掉電存貯及瀏覽功能,可以存儲1000組實驗結果,能與計算機聯機傳送數據。
產品參數:
1、環境條件
溫度:-5°C~40°C
相對濕度:<95%(25°c)<>
海拔高度:<2500m<>
外界干擾:無特強震動、無特強電磁場
供電電源:160VAC~280VAC,45Hz~55Hz
2、測試范圍
變比測試范圍:0.5~10000
組別測試范圍:0~11
移相角測試范圍:0~360°
3、測試精度
變比測量精度:+0.1%(0.5~1000)
+0.2%(1001~2000)
+0.3%(2001~4000)
+0.5%(4001~10000)
移相角測量精度::30`
4、絕緣強度
1)電壓、電流輸入端對機殼的絕緣電阻≥100M?。
2)工作電源輸入端對外殼之間承受工頻2KV(有效值),歷時1分鐘實驗。
