產品簡介:
對于電力系統來講,變壓器是系統中核心設備,因此變壓器的長期、可靠運行關系到整個系統的穩定性和可靠性。

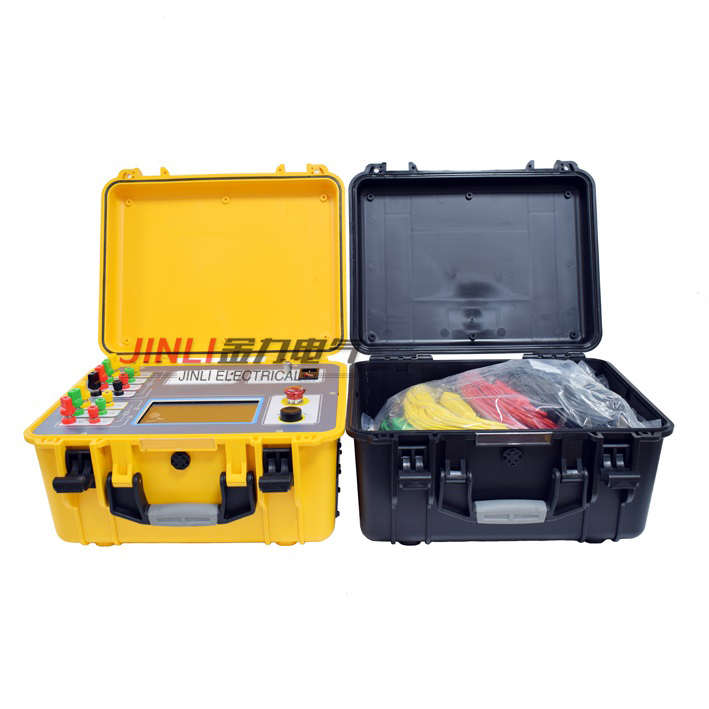

變壓器的直流電阻是變壓器制造中半成品、成品出廠試驗、安裝、交接試驗及電力部門預防性試驗的必測項目,能有效發現變壓器線圈的選材、焊接、連接部位松動、缺股、斷線等制造缺陷和運行后存在的隱患。為了滿足變壓器直流電阻快速測量的需要,我公司利用自身技術優勢研制了JL3009變壓器直流電阻測試儀40A。該儀器是集助磁法測試、三相測試(Yn,Y、△)和消磁功能于一體的新一代快速測試儀,是測量大型電力變壓器直流電阻的理想設備。屏幕采用真彩色大屏幕高分辨率液晶顯示屏,觸控加飛梭旋鈕操作,方便現場使用。具有中文菜單提示功能,操作簡便直觀,一次接線完成所有直阻測試項目,測試速度快,準確度高,量程寬。
產品特性:
◆ 對于Yn型、Y型和△型繞組均可采用三相測量方式進行測試,并計算出三相不平衡率。
◆ 測試電源zui高輸出電流40A,測試范圍0~25kΩ,滿足絕大多數變壓器的測試需求;并且集助磁法和消磁功能于一體,滿足現場試驗多種需求。
◆ 測試過程可自動計算5S、15S、30S電阻值變化率,可以輔助試驗人員判斷測試數據的穩定性,防止誤讀數據。
◆ 儀器具有380V錯接保護、反電動勢保護、斷線保護和斷電保護等多種保護功能,以及接地線未接報警功能。
◆ 儀器配有熱敏打印機,本機存儲數據200條,支持優盤海量存儲。
◆ 工業級7寸真彩大屏顯示,清新簡約顯示風格設計,全觸控加一鍵飛梭操作,為您創建舒適便捷的人機交互體驗。
產品參數:
JL3009變壓器直流電阻測試儀40A | |
輸出電流 | 單相 40A、20A、10A、5A、1A、0.2A、10mA、<1ma 三相 20A+20A、10A+10A、5A+5A、1A+1A、0.2A+0.2A |
測量范圍 | 單相40 A擋 0.1mΩ~0.5Ω 20 A擋 0.5mΩ~ 1 Ω 10 A擋 1.0mΩ~ 2 Ω 5 A擋 10 mΩ~ 4 Ω 1 A擋 0.1Ω~ 20Ω 0.2A擋 10 Ω~ 100Ω 10mA擋 50Ω~ 2kΩ <1ma擋 100=""> 三相 20A + 20A擋 0.5mΩ ~ 400mΩ 10A + 10A擋 1.0mΩ ~ 800mΩ 5 A + 5 A擋 10 mΩ ~ 1.6 Ω 1 A + 1 A擋 0.1 Ω ~ 8 Ω 0.2A+0.2A擋 1 Ω ~ 40 Ω |
準 確 度 | ±(讀數×0.2%+2個字) |
工作電源 | AC220V±10%, 50/60Hz |
使用溫度 | -10℃~50℃ |
相對濕度 | <90%,不結露 |
儀器體積 | 428mm×350mm×230mm |
儀器重量 | 13.4 kg |
