介質損耗測試儀
您的位置:首頁 > 產品中心 > 介質損耗測試儀

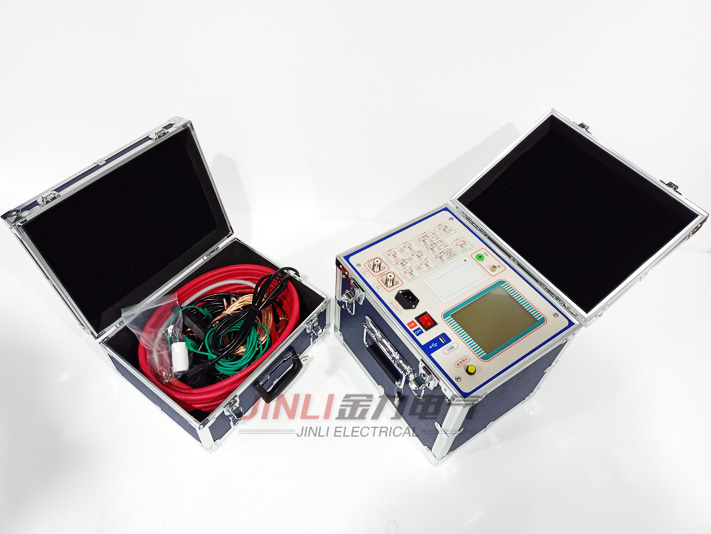

JL3002異頻介質損耗測試儀

添加時間:2022-01-18 09:21:26   瀏覽次數:1930

產品簡介:

JL3002異頻介質損耗測試儀是發電廠、變電站等現場或?qū)嶒?yàn)室測試各種高壓電力設備介損正切值及電容量的高精度測試儀器。儀器為一體化結構,內置介損測試電橋,可變頻調壓電源,升壓變壓器和SF6 高穩定度標準電容器。測試高壓源由儀器內部的逆變器產生,經變壓器升壓后用于被試品測試。頻率可變?yōu)?0.0Hz、47.5Hz52.5Hz、45.0Hz55.0Hz、60.0Hz、57.5Hz62.5Hz、55.0Hz65.0Hz,采用數字陷波技術,避開了工頻電場對測試的干擾,從根本上解決了強電場干擾下準確測量的難題。同時適用于全部停電后用發電機供電檢測的場合。該儀器配以絕緣油杯加溫控裝置可測試絕緣油介質損耗。

產品特性:

◆ 超大液晶中文顯示

操作簡單,儀器配備了高端的全觸摸液晶顯示屏,超大全觸摸操作界面,每過程都非常清晰明了,操作人員不需要額外的專業培訓就能使用。輕輕點擊一下就能完成整個過程的測量,是目前非常理想的智能型介損測量設備。

◆ 海量存儲數據

儀器內部配備有日歷芯片和大容量存儲器,保存數據200組,能將檢測結果按時間順序保存,隨時可以查看歷史記錄,并可以打印輸出。

◆ 科學先進的數據管理

儀器數據可以通過U盤導出,可在任意一臺PC機查看和管理數據。

◆ 多種測試模式

儀器能夠分別使用內高壓、外高壓、內標準、外標準、正接法、反接法、自激法等多種方式測試;在外標準外高壓情況下可以做高電壓(大于10kV)介質損耗。

◆ CVT測試一步到位

該儀器還可以測試全密封的CVT(電容式電壓互感器)C1、C2的介損和電容量,實現了C1、C2的同時測試。該儀器還可以測試CVT變比和電壓角差。

◆ 不拆高壓引線測量CVT

儀器可在不拆除CVT高壓引線的情況下正確測量CVT的介質損耗值和電容值。

◆ CVT反接屏蔽法測量C0

儀器可采用反接屏蔽法測量CVT上端C0的介質損耗值和電容值。

◆ 高速采樣信號

儀器內部的逆變器和采樣電路全部由數字化控制,輸出電壓連續可調。

◆ LCR全自動測量

全自動電感、電容、電阻測量,角度顯示。

◆ 多重保護AQ可靠

JL3002異頻介質損耗測試儀具備輸入電壓波動、高壓電流、輸出短路、電源故障、過壓、過流、溫度等多重保護措施,保證了儀器AQ、可靠。儀器還具備設置接地檢測功能,確保不接地設備不允許操作啟動測試。

產品參數:

1

使用條件

-15℃∽40℃

RH<80%

2

抗干擾原理

變頻法

3

電    源

AC 220V±10%

允許發電機

4

高壓輸出

0.5KV∽10KV

每隔0.1kV

精    度

2%

zui大電流

200mA

容    量

2000VA

5

自激電源

AC 0V∽50V/15A

單  頻   50.0HZ、60.0HZ

自動雙變頻

45.0HZ/55.0HZ   47.5HZ/52.5HZ

55.0HZ/65.0HZ   57.5HZ/62.5HZ

6

分 辨 率

tgδ: 0.001%

Cx: 0.001pF

7

精    度

△tgδ:±(讀數*1.0%+0.040%)

△C x :±(讀數*1.0%+1.00PF)

8

測量范圍

tgδ

無限制

C x

15pF < Cx < 300nF

10KV

Cx < 60  nF

5KV

Cx < 150 nF

1KV

Cx < 300 nF

CVT測試

Cx < 300 nF

9

LCR測量范圍

電感L>20H(2kV)

電阻R>10KΩ(2kV)

LCR測量精度

1%

角度分辨率

0.01

10

CVT變比范圍

10∽10000

CVT變比精度

1%

CVT變比分辨率

0.01

11

外型尺寸(主機(mm)

350(L)×270(W)×315(H)

外型尺寸(附件)(mm)

350(L)×270(W)×160(H)

12

存儲器大小

200 組 支持U盤數據存儲

13

重量(主機)

22.75Kg

重量(附件箱)

5.25Kg

產品選型:


正接法

反接法

CVT

自激法

C1C2

同時測量

外接

標準

外接

高壓

CVT

變比測試

正反接

同時測試

LCR全自動測試

多通道

測試

絕緣電阻

測試

USB

電腦控制

U盤

存儲

英文版

JL3001











JL3002



JL3003


JL3004


JL3005
