產品簡介:
JL7003直流接地故障查找儀采用高精度電流鉗表,利用故障回路中的直流電流差值進行故障查找與定位,將快速FFT變換技術引入到直流故障查找設備中,可以檢測出各電壓等級(24V,48V,110V,220V)直流系統中的各類絕緣故障、直流互竄故障、交流竄電故障。該儀器具有檢測靈敏度高、抗干擾能力強、體積小、重量輕、使用方便等特點。查找直流系統接地故障時,不需要斷開電源,可實現接地點定位。儀器能檢測直流系統接地電阻阻值和接地方向,為電力直流系統接地故障的查尋與定位提供適用可靠的高準確性探測儀器。
隨著電力系統對AQ運行的要求越來越高,電力系統中對各類直流故障查找的要求也將越來越高,因此,高精度、絕緣趨勢分析將成為電力系統對新一代直流接地故障查找儀的基本要求。
基于直流電流差值檢測原理的新型JL7003直流接地故障查找儀引入快速FFT變換技術,通過對檢測量幅頻特性的詳細分析平衡了直流接地故障查找AQ性與靈敏度方面的矛盾,將直流接地故障技術推向了一個新的高度,具有廣泛的應用前景。
產品特性:
◆ 本儀器分信號發送器(分析儀)和接收器(定位儀),分析儀直接從母線上取電,不需外接交流或使用電池供電,操作更加方便;
◆ 解決了絕緣狀態不好的虛接地,高阻接地、多點接地、單點接地、小電阻接地、直接接地、混線接地、環路接地、電容接地、交流竄電接地、晶體管隔離接地等所有故障;
◆ 完全排除直流系統接地故障,不受現場分布大電容的干擾,準確無誤地將故障鎖定在zui小范圍內并定位;
◆ 準確指示接地信號電流方向,快速查找接地故障點;
◆ 具有語音播報接地狀況及接地方向;
◆ 準確檢測線路泄露電流的大小和相位,根據接地故障點前后泄露電流的大小及相位驟變,快速準確定位故障點;
◆ 300V以下的直流系統共用一套直流接地分析儀,沒有對直流電壓有其他特殊的要求;
◆ 全觸屏智能設計、使用更方便、無需按鍵控制,信號源zui大電流小于800uA,內設限流保護,對繼電保護、自動化裝置、操作回路沒有任何影響,使用AQ;
◆ 紋波分析與數字示波器功能:采用頻譜分析功能,解決各種干擾信號,查看各種檢測信號和回路的波形信息;

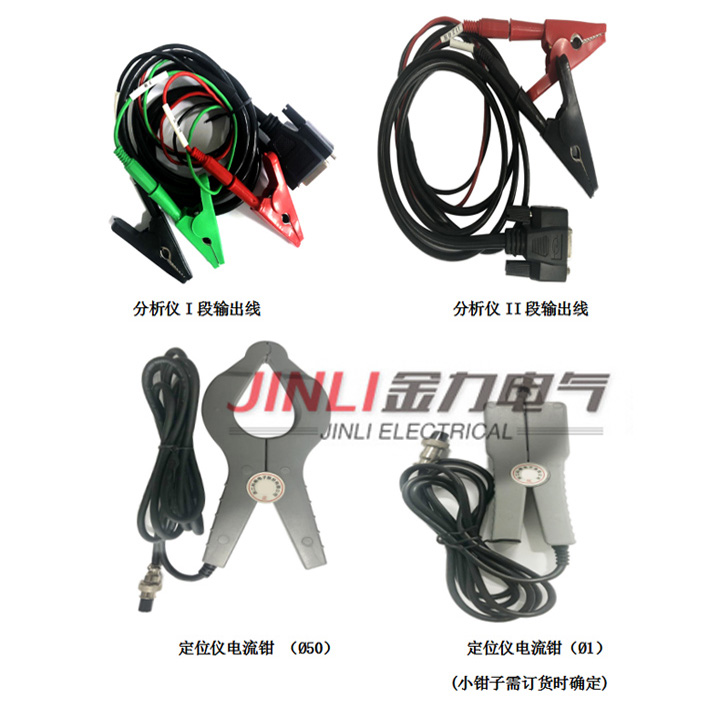

◆ 智能電流鉗,自動檢測電流鉗開、閉狀態,大、小鉗口通用;
◆ 能適應交、直流竄電引起的接地,環網供電接地,二極管隔離供電接地,高阻接地;
◆ 能解決同極異極直流互竄故障,并選出互竄故障支路;
◆ 滿足不同規格,不同對地電容的站用電源,檢測母線電容數值;
◆ 不用安裝,不用停電,不甩線、不解線、不用搖絕緣,快速定位接地故障;
◆ 人性化的智能觸控界面,操作簡單,豪華外包裝,攜帶方便。
產品參數:
◆ 分析儀
工作電壓:直接從母線上取電(工作電壓為24V~280V)
電壓測量范圍:0-300V
電壓測量精度: 0.5%
電橋工作方式:不平衡橋
檢測信號zui大功率:<0.01W,
信號電源zui大電流:≤800uA
信號頻率:≤0.5Hz
系統對地電壓波動:≤10%Un
母線接地電阻檢測范圍:0-999.9 kΩ
電橋工作方式:不平衡橋
母線接地電阻測量精度:≤5%
電阻測量分辯率:0.01kΩ
交流竄入電壓測量范圍:0-250V
交流竄入電壓測量精度:≤2%
蓄電池接地測量誤差(2V):≤3節
功耗:小于10W
外型尺寸(長×寬×高):200*145*46(mm)
重量:1.7kg
適應溫度:-10℃-+50℃
◆ 定位儀
工作電壓:3.7V(鋰電池工作,工作電壓為3.2V~4.2V,與手機類同)
工作方式:觸屏
支路接地電阻檢測范圍:0-999kΩ(出廠默認設置為300kΩ)
支路接地電阻測量精度:0-150KΩ(≤10%±2kΩ),150-999kΩ 顯示具體數值
接地電阻測量分辨率:0.1KΩ
漏電流檢測靈敏度:≤0.1uA
測量準確率:100%
報警方式:圖形、數據、接地方向
語音報警:接地、互竄、測量值、故障方向等信息
波形顯示:標準正弦波形(與示波器類同)
鉗子判定:自動識別大小鉗、開閉口狀態
連續工作時間:大于10h
外型尺寸(長×寬×高):180*100*40(mm)
重 量:1.5㎏
適應溫度:-10℃-+50℃
工作電源:鋰電池供電(3.7V 4000mAh可充電)
