產品簡介：

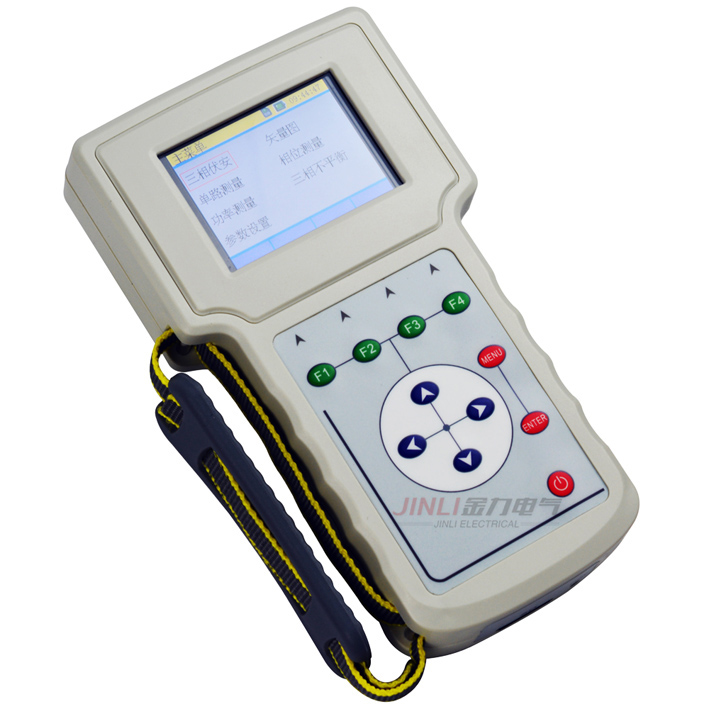

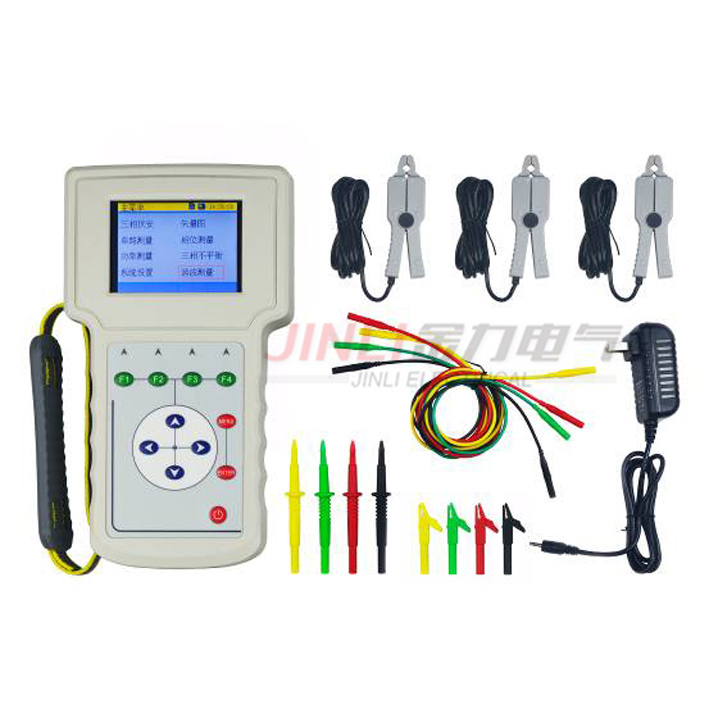

JL2017三相諧波分析儀是進行三相伏安電參數測量的儀器。主機可以完成三相的電壓、電流、相位、頻率、功率、功率因數、三相不平衡度等電參數的高精度測量。
產品特性：
JL2017三相諧波分析儀具有如下功能及特點：
◆ 同時測量1至3路交流電壓；
◆ 同時測量1至3路交流電流；
◆ 測量電壓間、電流間、電壓與電流間的相位；
◆ l測量三相電壓，三相電流1—63次諧波；
◆ 可以列表或頻譜圖單獨顯示奇次諧波，偶次諧波；
◆ 測量頻率；
◆ 測量功率；
◆ 顯示六角圖向量；
◆ 三相不平衡度測量
◆ 電流幅值相位測量zui小可達1mA. 非常適合變電站主變帶負荷試驗以及新建站或負荷小的站電流測量。
◆ 自動切換量程

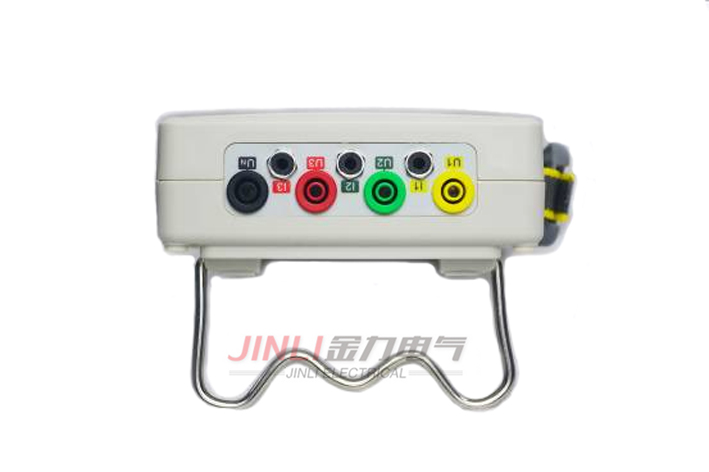

◆ 電壓，電流采樣全隔離
◆ 可通過SD卡升級應用程序
◆ 采用3.5寸彩色液晶顯示屏
◆ 內置大容量鋰電池，一次充電后，不關屏幕背光時，可以連續工作10小時（開啟背光關閉功能，待機時間更長）。
產品參數：
1、測量范圍及誤差
類型 | 測量范圍 | 單位 | 誤差 | 分辨率 |
電壓 | 5 ~ 600V | V | 0.5% x 讀數 +5個字 | 0.1V |
電流 | 0.001 ~ 6A(可擴展) | A | 0.5% x 讀數 +5個字 | 0.0001A |
有功功率 | 0.005 ~ 3600 | W | 0.5% x 讀數(PF=1) | 0.1W |
無功功率 | 0.005 ~ 3600 | VAR | 0.5% x 讀數(PF=0) | 0.1Var |
頻率 | 45 ~ 65 | Hz | 0.02Hz | 0.01Hz |
相位 | 0 ~ 360 | ° | +1° | 0.1° |
諧波占比 | 0~10% | % | 總諧波畸變率誤差:0.15%,各次諧波占比誤差:0.1% | 0.1% |
2、工作條件
工作溫度：-20 ~ 50℃，相對濕度：0 ~ 95%無冷凝
3、電源：內置3.7V/6000mAH鋰電池，開背光的情況下，zui長連續工作10小時（開啟背光關閉功能，待機時間更長）。也可以使用儀器配備的5V/3A交流電源適配器供電。
