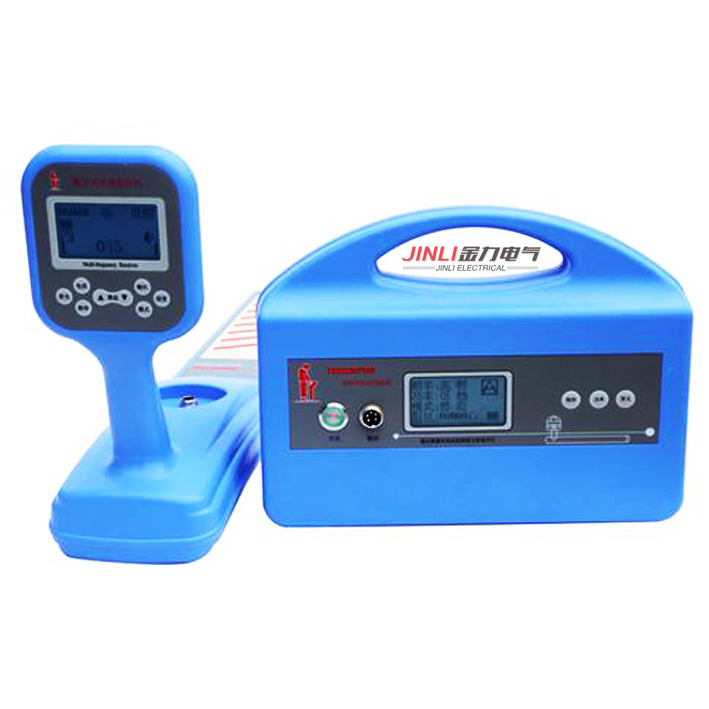

產品簡介:
JL9017地下管線探測儀既可用于查找電纜(帶電或不帶電)路徑,又可用于尋找直埋電纜故障??梢酝瓿蛇^去幾套儀器才可完成的任務。JL9017地下管線探測儀改變了傳統的電纜故障定位概念,不需高壓試驗裝置,不需使用交流電源,不需分析波形,接線簡單明了,使用方法一學即會。過去我們查找電纜路徑,必須將電纜停電測試,而有些運行電纜不可能停電,使用JL9017可以輕松解決帶電電纜路徑查找的問題。JL9017還可直接查找50Hz帶電電纜的路徑。
產品特性:
◆ 全數字式定位儀,顯示清晰,定位可靠
◆ 便攜輕巧、使用方便、查找快捷
◆ 內置充電電池,測試時不需市電
◆ 具有電纜埋深顯示、電流顯示
◆ 大屏液晶圖形顯示、測試中不需耳機
◆ 內置歐姆表可測量電纜環路電阻
◆ 具有電纜定位和故障查找兩種功能
◆ 可以找到高達2MΩ的對地絕緣故障
◆ 具有背光功能適應夜間操作
產品參數:
◆ 接收機
工作頻率:低頻、中頻,高頻,射頻 50HZ
天線模式:波谷法(豎直線圈)、波峰法(水平線圈)
聲音指示:隨信號強度變化的調頻音調
電流指示:顯示被測電纜的有效電流值(單位:mA)
工作溫度:-10°C——+55°C
電池型號:可充電電池
電量指示:圖形顯示
電池壽命:連續工作>8小時:間斷工作 >16小時
尺寸大小:70×20×11CM
重 量:3公斤(帶電池)
信號強度表示:梯形圖、數字量程0——999
增益控制:手動調節 動態范圍為100db
探測深度:zui大探測不小于10米
zui大探測距離:直連法時絕緣良好的電纜zui大可達15KM
深度測量:按深度鍵 三位數字顯示,zui大可測深達2.5米
精 度*:低頻:±(1—5)%≤2.5米 射頻:±(5—12)%≤2.5米;取決于現場環境、非同心線的形狀、鄰近管線的數目以及土壤的返回電流
◆ 發射機
工作頻率:低頻、中頻,高頻,射頻
工作模式:直連法、耦合法、感應法
匹配負載:5歐姆—3000歐姆
阻抗顯示:五位數字
過熱過流:自動保護
功率輸出:低擋、中檔、高擋
電池類型:8節一號堿性電池
電池壽命:連續工作4小時至8小時取決于使用時的頻率、輸出功率
間斷工作6小時至10小時取決于使用時的頻率、輸出功率
工作溫度:-10°C—55°C
尺寸大?。?6×16×39CM
重 量:4公斤(含電池)
