產品簡介:
隨著我國城市化的發展,配網線路新建、遷改不斷,架空線與電纜、新線路與老線路交錯,導致線路相色標注混亂,黃、綠、紅不能代表A相、B相、C相。所以現場經常出現核相時現兩條線路的黃相為異相,測相序時黃、綠、紅為逆序此類問題,給配網線路的施工和運維帶來諸多不便,也不利于配網線路長期的規劃和管理。
我公司為解決這一問題,結合互聯網和GPS授時技術,研發出JL9008互聯網遠程定相系統(以下簡稱“系統”)。該系統由互聯網定相基站(簡稱“基站”)與互聯網定相手持機(簡稱“手持機”)兩部分組成。
JL9008互聯網遠程定相系統通過基站統一覆蓋區域內的定相標準,在定相過程中,手持機只需一次采集,便可確定所采集的線路屬于A、B、C三相中的哪一相,解決當前輸電/配電線路相色標注混亂的問題。
基站安裝在220V電源處,采集其相位信號,并校準到指定的10kV線路,將該線路的A、B、C三相定義為基準相位信號?;竞褪殖謾C(jī)通過移動互聯網分別將基準相位和現場測試相位發送到系統服務器,系統服務器進行數據處理后,再將定相結果發送給手持機,手持機即可顯示當前測試的相別。

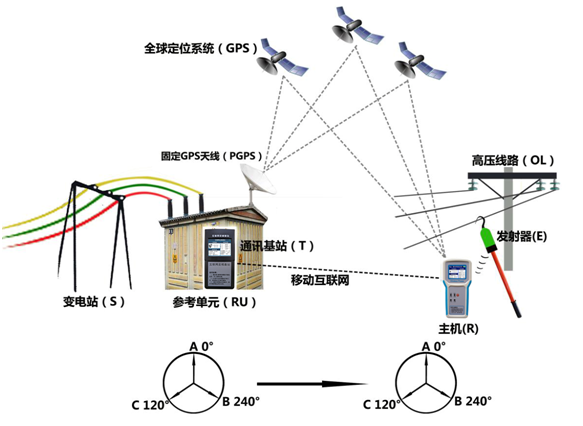

定相原理圖如下:
系統構成:

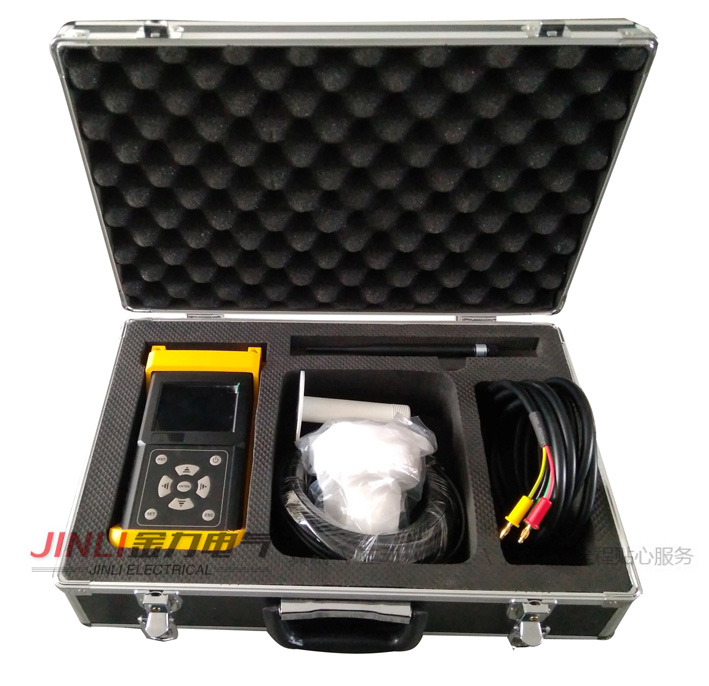

◆ 基站部分
1、基站:獲取基準相位信號,配合手持機進行定相。
2、GPS、4G二合一天線:用于連接GPS和移動網絡信號。
3、電源線:用于基站連接220V電源。

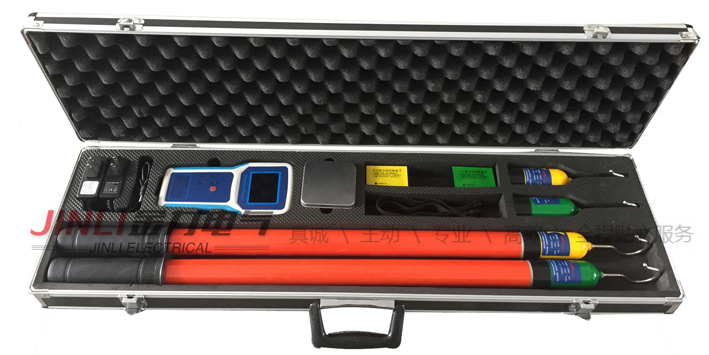

◆ 手持機部分
1、配件盒:內含兩個尖頭端子、兩根自檢測試線、兩根接地線。
2、手持機:內置GPS授時模塊和4G通訊模塊,配合基站完成定相工作。
3、充電器:用于發射器、采集器和手持機充電。
4、絕緣桿:長度為3m,用于220kV及以下高壓核相。
5、X采集器:于封閉式開關柜采集相位信號。
6、彈力綁帶:用于綁扎固定采集器。
7、Y采集器:于封閉式開關柜采集相位信號。
8、X發射器(備用):用于近程核相采集相位信號。
9、Y發射器(備用):用于定相及近程核相采集相位信號。
10、X發射器:用于近程核相采集相位信號。
11、Y發射器:用于定相及近程核相采集相位信號。
產品特性:
◆ 基站在固定地點不間斷地采集信號,并將此信號作為定相的基準相位信號,再通過網絡服務器將此基準相位信號發送給手持機,令手持機每次定相都有一個統一的參考色標。
◆ 一套基站可以匹配多臺(zui多200臺)手持機同時進行定相工作。
◆ 若當前無任何手持機處于定相工作狀態,基站會自動進入休眠模式,以節約網絡流量及費用。
◆ 基站可選擇三種通信運營商(移動、聯通、電信)的2G/3G/4G移動網絡。
◆ 基站具備相角差校準功能,可將當前380V三相相位信號校準到不同電壓等級,一般校準到10kV。
◆ 手持機和基站均可根據GPS信號強弱自動切換PPS模式和授時模式。
◆ 手持機在無移動網絡信號時,可先將相位值數據儲存,再到有網絡信號的地方與基站完成數據交換,進而完成定相工作。
◆ 所有定相過程的數據交換均由系統自動完成,避免人工操作的失誤。
◆ 手持機無操作1小時自動關機。
◆ 發射器、采集器和手持機均內置3.7V可充電鋰電池,使用配置的5V1A充電器充電。
◆ 手持機具備語音播報功能,能語音提示測量結果和操作步驟;定相時能清晰播報A相或B相或C相。
◆ 發射器可在1V~220kV電壓范圍內工作,測試低壓線路時請將發射器充電孔接地,電壓高于220kV時需配置更長的絕緣桿。
◆ 發射器接觸高壓線時內置蜂鳴器響,底部2個指示燈交替閃爍。
◆ 結果判斷(同相、異相)采用A級標準,相位差≥30°為異相,相位差<30°為同相。
技術參數:
◆ 相位差準確度:誤差≤5°。
◆ 頻率準確度:±0.1Hz。
◆ 基站供電電源電壓及頻率:AC100V~420V,50Hz。
◆ 衛星PPS時鐘誤差:≤50ns。
◆ 發射器適用電壓范圍:1V~220kV。
◆ 發射器和手持機的zui大傳輸視距:約100米
◆ 手持機電池容量:2600mAh。
◆ 發射器電池容量:350mAh。
◆ 高壓測量時泄漏電流:<10uA。
◆ 基站工作時功耗:<0.5W
◆ 發射器功耗:<0.1W
◆ 手持機功耗:<0.3W。
◆ 儲存環境:-40℃- +55℃ 濕度≤95%RH。
◆ 重量:單臺手持整機約5.5kg,基站整機約2kg。
◆ 手持機部分整機尺寸:長89cm*寬26cm*高11cm。
◆ 基站部分整機尺寸:長50cm*寬26cm*高11cm。
