產品簡介:
JL9002電纜故障測試儀,可以測試35KV以下電壓等級的各種類型電纜的高阻閃絡性、泄漏性故障,低阻、短路性故障及斷路故障。
JL9002電纜故障測試儀采用箱式結構,采用觸摸屏操作界面,所有功能按鍵均在屏幕上直觀地顯示,用戶可通過觸摸屏直接操作。
JL9002電纜故障測試儀具有波形儲存功能,可以儲存大量的現場測試波形,供隨時調用觀察和同屏比較。測試界面簡單清晰,功能按鍵定義簡單明了,測量方法簡單快捷。
產品參數:
◆ 測試方法,低壓脈沖法、高壓閃絡法。
◆ 測試距離:低壓脈沖法時,zui大測試距離16Km;高壓閃絡法時,zui大測試距離不小于15Km。
◆ 系統測試精度:小于20cm。
◆ 脈沖幅度: 負載阻抗在50Ω時不小于250Vpp。
◆ 脈沖寬度: 0.2μs、2μs、4μs三種。
◆ 采樣頻率: 48MHz、24MHz、12MHz、6MHz。
◆ 系統定點誤差:主機測量結果再配合數顯同步定點儀測量,誤差為零。讀數分辨率: 1m
◆ 預置了4種電纜介質的電波傳播速度:油浸紙:160m/μs;交聯聚乙烯:172m/μs;聚氯乙烯:184m/μs;以及其它非動力電纜的電波傳播速度的設置(自選介質)。對于其它非動力電纜,利用本機的測速功能可以在輸入該電纜的已知全長后,測出電波在該電纜中的傳播速度。
◆ 采樣方式:電流取樣法。
◆ 工作條件: 溫度-10 +45oC,相對濕度 90%。
◆ 體積:430×300×190mm。
◆ 重量:約10kg。

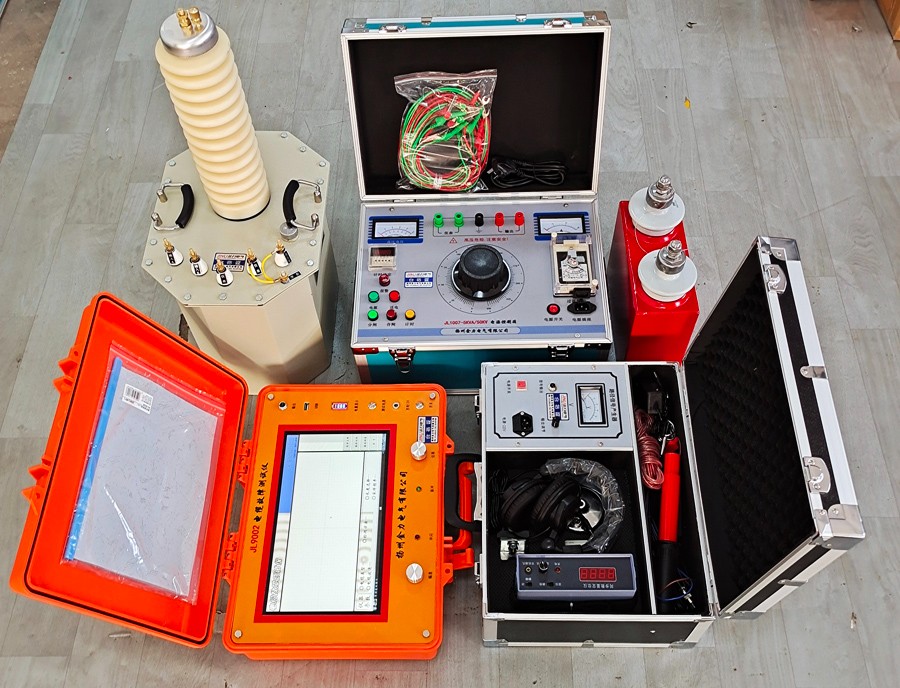

儀器的配置:

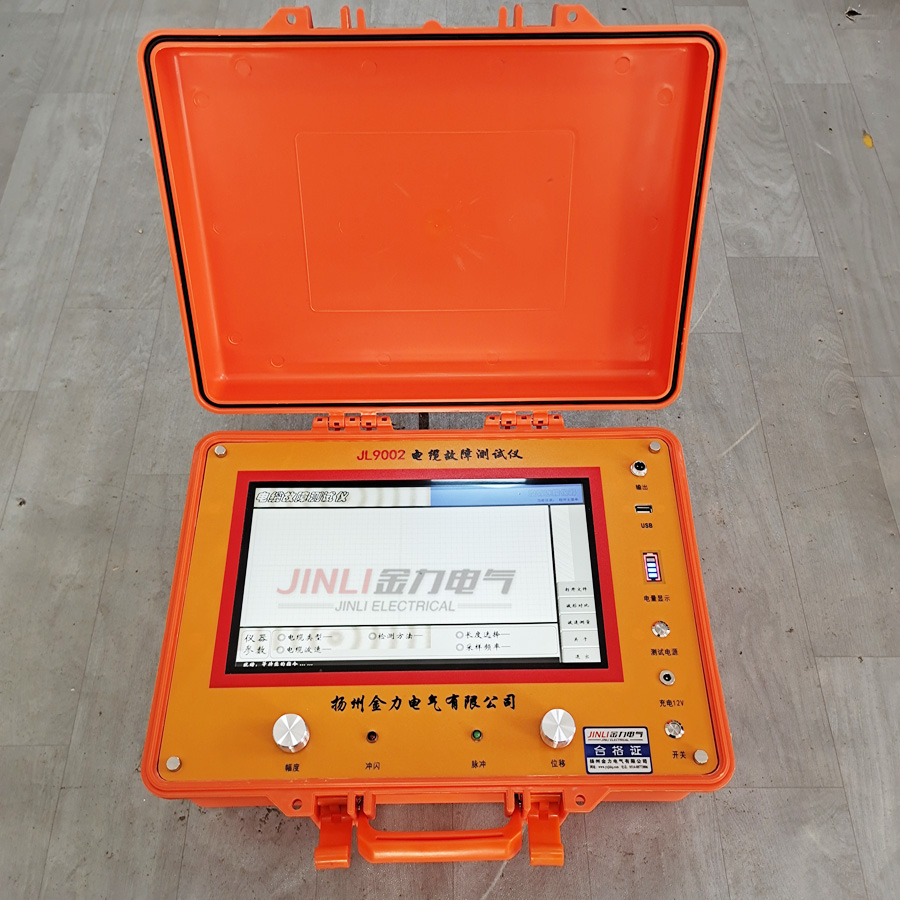

◆ 電纜故障測試儀(主機) 1臺

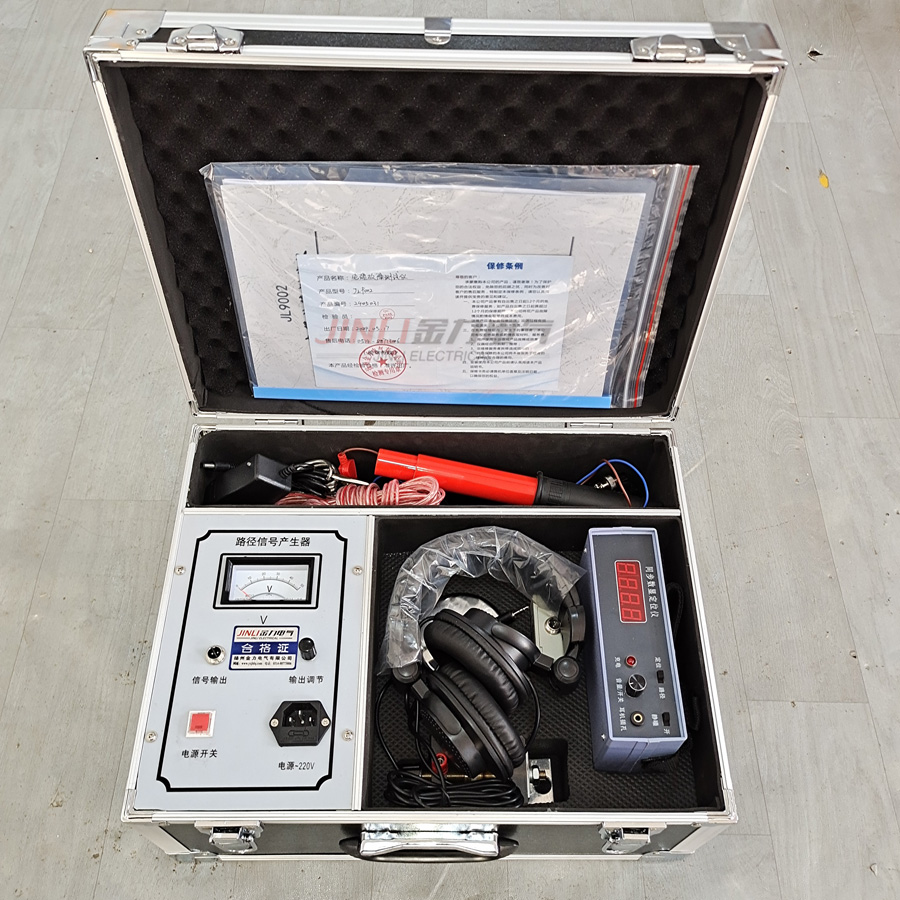

◆ 數顯同步定點儀(含耳機、探頭) 1臺
◆ 路徑信號發生器 1臺

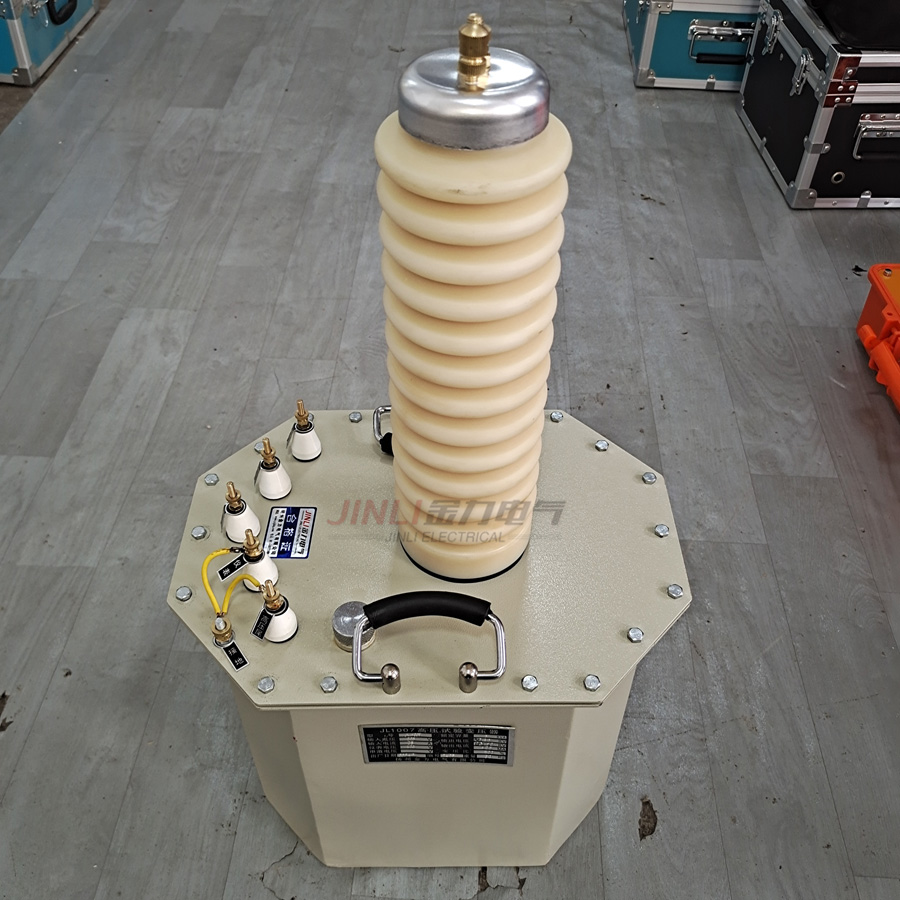

◆ JL1007-3KVA/50KV(交直流)試驗變壓器 1臺 (選配)

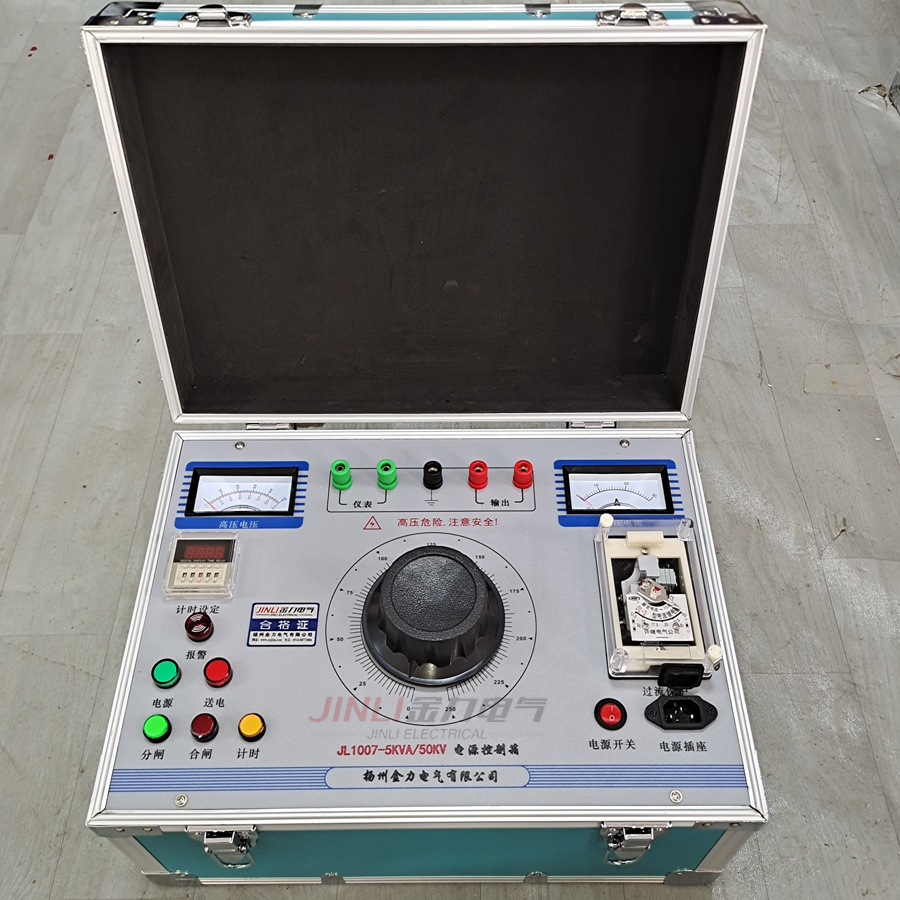

◆ 試驗變壓器操作控制箱 1臺(選配)

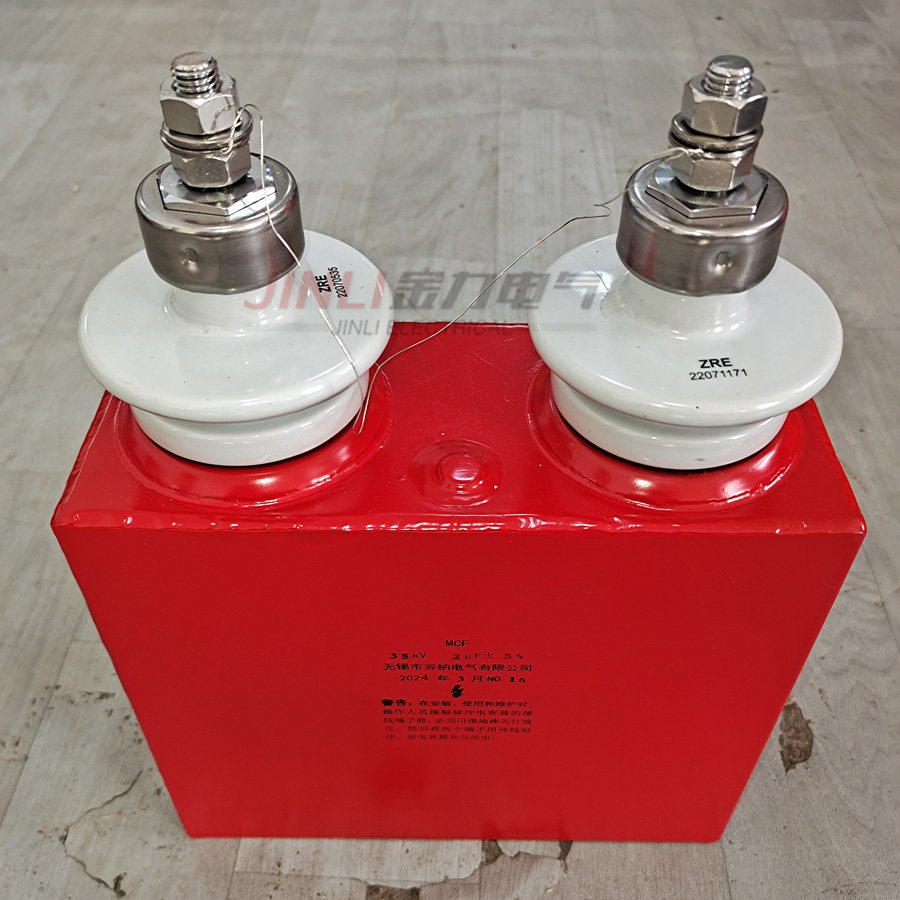

◆ 2微法 /30KV以上脈沖電容 1臺
◆ 高壓放電棒 1根
