產品簡介:

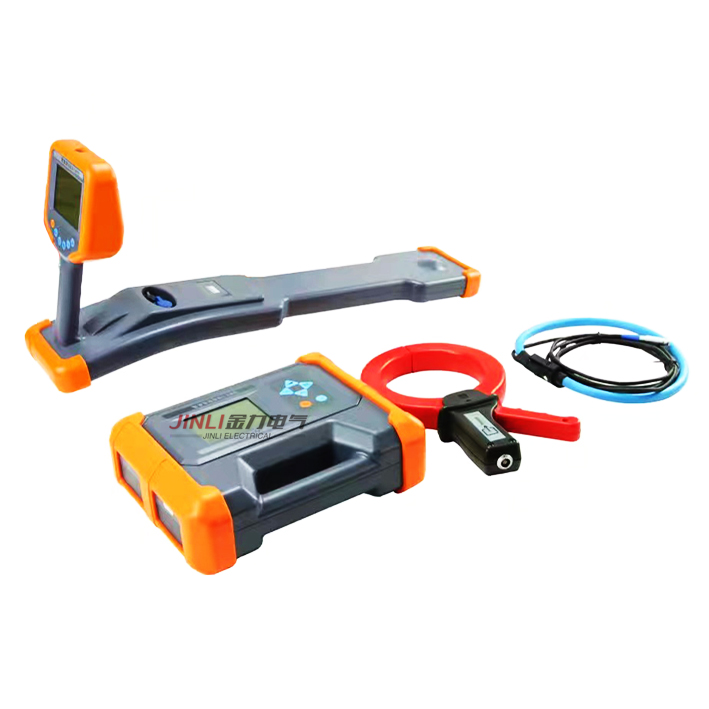

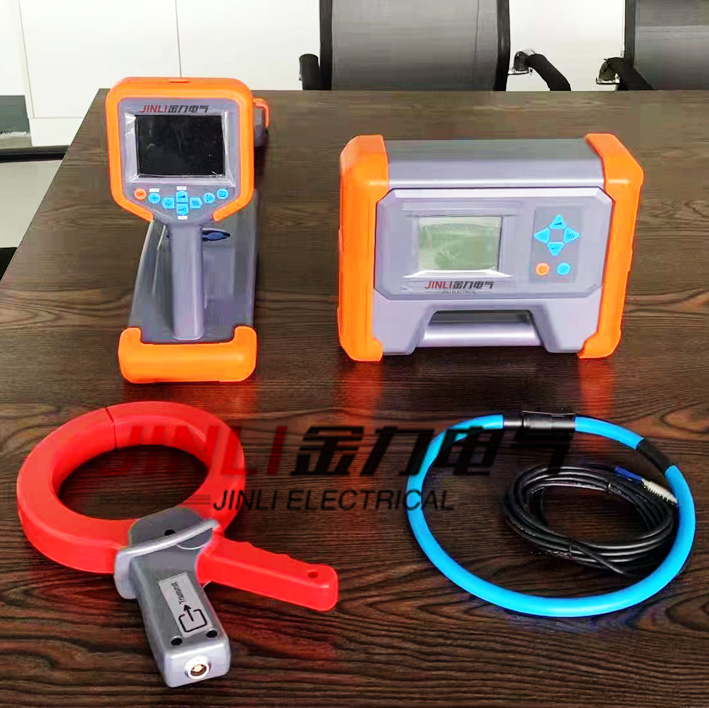

JL9018數字式地下管線探測儀(電纜路徑及識別儀)是一套高性能地下電纜路徑探測及識別儀,由信號發射機和接收機組成,可用于地下電纜及金屬管線的路徑探測、深度測量和管線普查,配合多種選配附件,可以進行weiyi性識別,以及管道絕緣破損和部分類型電纜故障的查找。
產品特性:
◆ 多種功能合一: 路徑探測 + 電纜識別 + A字架查障。
◆ 彩屏羅盤顯示:透視地下管線一覽無余。
◆ 超高靈敏度,2Hz超窄帶寬接收,高度抗干擾。
◆ 跟蹤正誤提示:排除鄰近管線干擾。
◆ 增強型測深:實時深度測量。
◆ 測深輔助傳感器:信號畸變提醒。
◆ 增強型無源探測:工頻+射被動頻測,可同時顯示多條管線。
◆ 無源探測頻譜分析:排除干擾頻率。
◆ 高性能發射卡鉗:向運行電纜耦合信號。
◆ 柔性卡鉗電纜weiyi性識別:方便且高度可靠,且能做電流測量。
◆ 跨步電壓探測:對地絕緣破損查找。
◆ 支持訂制頻率。
◆ 大功率數字功放發射,全自動阻抗匹配,自動保護。
◆ 發射機多種信號輸出方式:直連輸出、卡鉗耦合、輻射感應。
◆ 發射/接收全數字化處理,穩定可靠。
◆ 內置大容量鋰離子電池組,欠壓自動關機,長時間無操作自動關機。
◆ IP65高等級防護。
可選擴展功能模塊:
◆ 內置L1/L5高精度GNSS定位模塊:定位和距離測量。
◆ 機內存儲和藍牙通訊模塊:可存儲256條測試數據,藍牙對外傳輸。
可選附件:
◆ 測深輔助傳感器:用于測深時的干擾提醒。
◆ 發射卡鉗:用于向運行電纜耦合信號。
◆ 柔性卡鉗:用于電纜的weiyi性識別。
◆ 聽診器:用于狹小場合的電纜識別。
◆ 查障升壓器和A字架:用于定位部分電纜故障和管線絕緣破損點。
◆ 外置RTK GNSS定位手持機(zui高精度厘米級)。
產品參數:
A.發射機
◆ 輸出方式:直連、卡鉗、輻射、查障升壓器
◆ 輸出頻率:640Hz、1280Hz、8kHz、33kHz、82kHz、197kHz
◆ 輸出功率:15W max,10檔可調
◆ 阻抗匹配:全自動
◆ 過壓過流保護:全自動
◆ 人機界面:320×240點陣黑白LCD
◆ 電源:內置鋰離子電池組,標稱7.4V,>6Ah
◆ 充電器輸入:AC100-240V,50/60Hz
◆ 充電器輸出:DC8.4V,2A
◆ 體積:280×220×90mm
◆ 質量:2.3kg
◆ 防護:IP65
◆ 使用條件:-25℃-60℃,<90%rh,<4500m<>
B.接收機
◆ 接收方式:內置線圈、柔性卡鉗、聽診器、A字架
◆ 探測模式:寬峰、窄峰、谷值、歷史曲線、頻譜
◆ 主動頻率:640Hz、1280Hz、8kHz、33kHz、82kHz、197kHz
◆ 被動頻段:50/60Hz工頻、4-24kHz射頻
◆ 人機界面:320×240點陣彩色LCD,陽光可視
◆ 電源:內置鋰離子電池組,標稱7.4V,>3Ah
◆ 充電器輸入:AC100-240V,50/60Hz
◆ 充電器輸出:DC8.4V,2A
◆ 體積:680×120×277mm
◆ 質量:2.0kg
◆ 防護:IP65
◆ 使用條件:-25℃-60℃,<90%rh,<4500m<>
