產品簡介:

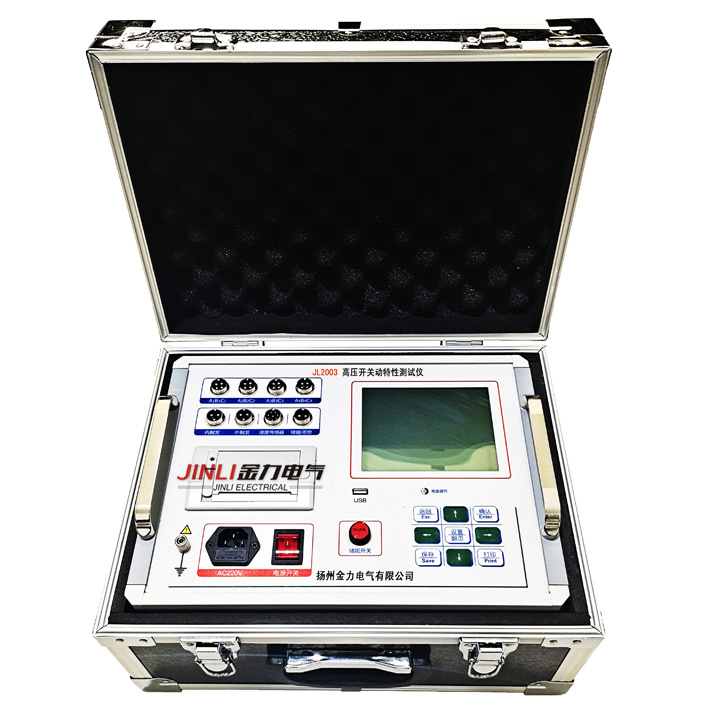

JL2003高壓開關動特性測試儀可用于各種電壓等級的真空、六氟化硫、少油、多油等電力系統高壓開關的機械特性參數測試與測量。測量數據穩定,抗干擾性強,可在500KV等級及以下電站做實驗,接線方便,操作簡單,是高壓開關檢修試驗方便的工具。
產品特性:
◆ 儀器可自動識別斷口分、合閘狀態,并根據參考斷口狀態提示相對應的合、分操作。
◆ 獨立的12斷口,可檢測并提示斷口的連接狀態,方便用戶檢查接線。
◆ 機內可存儲50組測試結果。
◆ 大屏幕液晶(320×240)LCD顯示, 灰屏,陽光下不反光不黑屏,圖文及漢字菜單操作提示,人性化菜單式界面,操作簡便。
◆ JL2003高壓開關動特性測試儀具有強大的圖形分析功能,實現波形和測量處理數據同屏顯示,使測試過程更直觀。
◆ 機內帶有延時保護功能,斷路器動作后能自動切斷線圈電壓,很好的保護了斷路器和測試儀器。
◆ JL2003高壓開關動特性測試儀可進行電動和手動分合測試。
◆ 可進行高、低電壓實驗,自動尋找低分或合閘電壓。
◆ 重合閘試驗,可做合分、分合,分合分等參數測量。
◆ 真空接觸器(單線圈)參數測量。
產品參數:
◆ 時間測量:12路
固有分閘(合閘)時間
分閘(合閘)相內不同期
分閘(合閘)相間不同期
合閘(分閘)彈跳時間(彈跳次數)
測試范圍:0.01ms~10000ms
準確度:1ms~100ms內準確度0.1%±2個字,
大于100ms準確度0.5%±2個字
◆ 速度測量:剛分(剛合)速度
指定時間段(行程段或角度段)平均速度
測速范圍:1mm傳感器:0.01~25.00m/s,
0.1mm傳感器:0.001~2.50m/s,
360°角度傳感器:0.01~25.00m/s
傳感器:0.01~10.00m/s
◆ 行程測量:動觸頭行程(行程)
接觸行程(開距)
過沖行程或反程(超程)
◆ 傳感器測量范圍:直線位移傳感器:50mm,分辨率:0.1mm,行程0.1~50mm
直線位移傳感器:300mm,分辨率:0.1mm,行程10~300mm(選配)
直線位移傳感器:500mm,分辨率:1mm,行程10~500mm(選配)
360線傳感器:360°,分辨率:0.25о,行程1mm~1000mm
◆ 電流測量:顯示電流為分(合)閘線圈的大電流值
◆ 顯示屏:320×240液晶屏,對比度可調
◆ 數據存儲:可存儲100組測量數據
◆ 打印機:高速熱敏打印機
◆ 儀器電源 :AC/DC 220V ± 10%;50Hz ± 2%
◆ 直流電源:輸出電壓:25~265V連續可調,輸出電流:≤ 15A(短時)
◆ 儲能電機電源:輸出電壓:25~265V連續可調,輸出電流:≤ 15A(短時)
◆ 主機體積:360×250×140mm
◆ 使用環境: -10℃~+50℃
◆ 相對濕度:≤90%
