產品簡介:

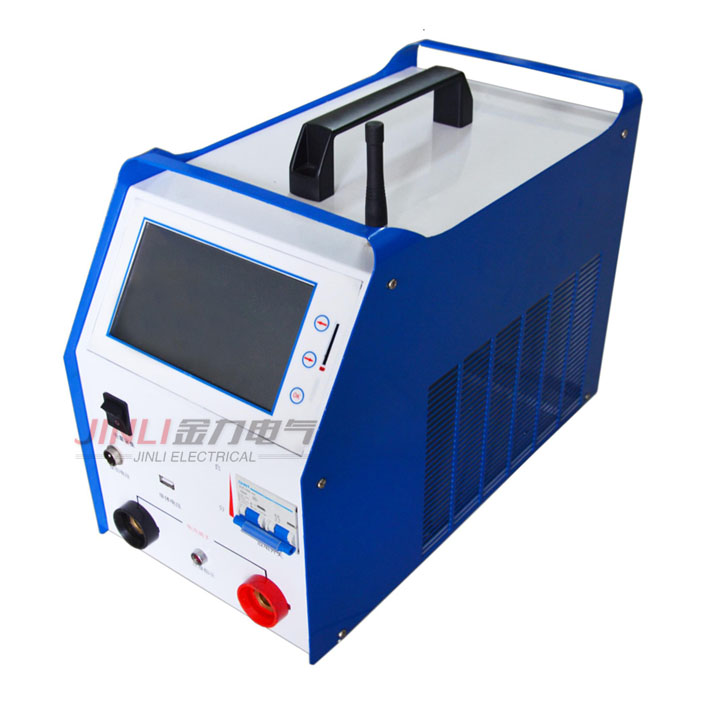

FDY/220V系列蓄電池放電測試儀產品主要用于電力直流行業的后備電源鉛酸蓄電池的放電測試,具備蓄電池快速容量測試、在線監測及容量核對測試三大功能于一體的產品,集成化程度高、體積小巧、功能完善。
產品特性:
◆ 在線監測的功能:在電池組處于在線放電、均充、浮充狀態下,可對電池組以及每個單體電池進行實時在線監測,監測內容包括:電池整組電壓、每一節單體電池電壓、電池組充放電電流、電池組監測時間、電池組充放電容量等指標。
◆ 設備支持恒流、恒功率放電測試模式:能滿足多種測試要求,當需要檢測蓄電池容量時,可以選擇恒流放電模式,準確測試蓄電池組的實際容量;當需要檢測蓄電池帶載能力時,可以選擇恒功率測試模式,準確模擬蓄電池組帶真實負載時的后備供電時間。
◆ 在線補償式放電功能:在線放電時,主機顯示電流=電池組放電電流=主機內部假負載電流+實際負載電流,由于在線放電時實際負載電流會隨著在線電壓的變化而變化,主機內部假負載電池也會自動進行調整,以保證蓄電池組一直以真正的恒流方式放電
◆ 單體監測模塊:用戶可以選擇設置單體電壓類型。單體電壓監測模塊,有線無線可選。每個無線監測模塊可以同時監測24個1.2V2V4V68V12V電池單體,(整組48V單體2V的只需要一個模塊)無線模塊接線操作更加簡單。
◆ 在做容量放電試驗時可同時設置四個放電終止條件:①整組電壓終止條件;②單體電壓終止條件;③放電時間終止條件;④放電容量終止條件。也可根據需要人為終止正在進行的測試過程;
◆ 7英寸超大觸摸屏:采用大尺寸觸摸屏,可直接在屏上進行點擊操作,簡單明了。
◆ 測試過程中,各單體電壓實時檢測和顯示:在主機屏幕上呈現出各單體電壓柱狀圖的變化軌跡,還能自動實時呈現出電壓zui高與zui低的單體,幫助您快速分析單體變化的趨勢。,并且可顯示單體電壓柱狀圖。
◆ 放電參數預設功能:允許預先內置多達9種常用的放電參數設置,很多情況下無須重新設置放電參數,方便使用者放電操作,加快測試速度。使用者也可以對內置的預放參數進行修改。
◆ 智能判別程序:讓儀表能自動判斷單體監測是夾子脫落還是真正達到門限,避免人為中斷放電過程,讓測試過程更加順暢。
◆ 操作簡單方便:全部采用模塊化界面,良好的人機對話功能,操作簡單,流程清晰,每一個界面及操作步驟都有簡潔提示,從根本上避免了錯誤操作。
產品參數:
特 性 | 技術參數:220V/30A/60A/100A/150A/200A/300A/500A(產品選型) | |||
型 號 | 220/30 | 220/60 | 220/100 | 220/200 |
整組電壓測量范圍 | 0~285V | 0~285V | 0~285V | 0~285V |
整組電壓分辨率 | 0.01V | 0.01V | 0.01V | 0.01V |
電壓測試精度 | 0.5% | 0.5% | 0.5% | 0.5% |
放電電流工作范圍 | 2~30A可連續設置 | 2~60A可連續設置 | 2~100A可連續設置 | 2~200A可連續設置 |
恒流放電電壓范圍 | 180~280V | 180~280V | 180~280V | 180~280V |
放電電流控制精度 | 0.1A | 0.1A | 0.1A | 0.1A |
電流測試精度 | 1% | 1% | 1% | 1% |
單體電壓測量類型 | 2V/6V/12V | 2V/6V/12V | 2V/6V/12V | 2V/6V/12V |
單體電壓測量范圍 | 2V:0~4V 6V:0~8V 12V:0~15V | 2V:0~4V 6V:0~8V 12V:0~15V | 2V:0~4V 6V:0~8V 12V:0~15V | 2V:0~4V 6V:0~8V 12V:0~15V |
單體電壓分辨率 | 2V/6V:0.001V 12V:0.01V | 2V/6V:0.001V 12V:0.01V | 2V/6V:0.001V 12V:0.01V | 2V/6V:0.001V 12V:0.01V |
工作電壓 | AC 220V±15% (直流和交直流可選) | AC 220V±15%(直流和交直流可選) | AC 220V±15%(直流和交直流可選) | AC 220V±15%(直流和交直流可選) |
散熱方式 | 強風冷制 | 強風冷制 | 強風冷制 | 強風冷制 |
通訊方式 | RS232通訊和SD卡口通訊 | RS232通訊和SD卡口通訊 | RS232通訊和SD卡口通訊 | RS232通訊和SD卡口通訊 |
顯示方式 | 7寸彩色液晶顯示,帶觸摸 | 7寸彩色液晶顯示,帶觸摸 | 7寸彩色液晶顯示,帶觸摸 | 7寸彩色液晶顯示,帶觸摸 |
外型 | 長440×寬225×高300mm | 長480×寬225×高410mm | 長600×寬250×高410mm | 長600×寬225×高630mm |
重量 | 小于10.5Kg | 小于13Kg | 小于18.5Kg | 小于25Kg |
