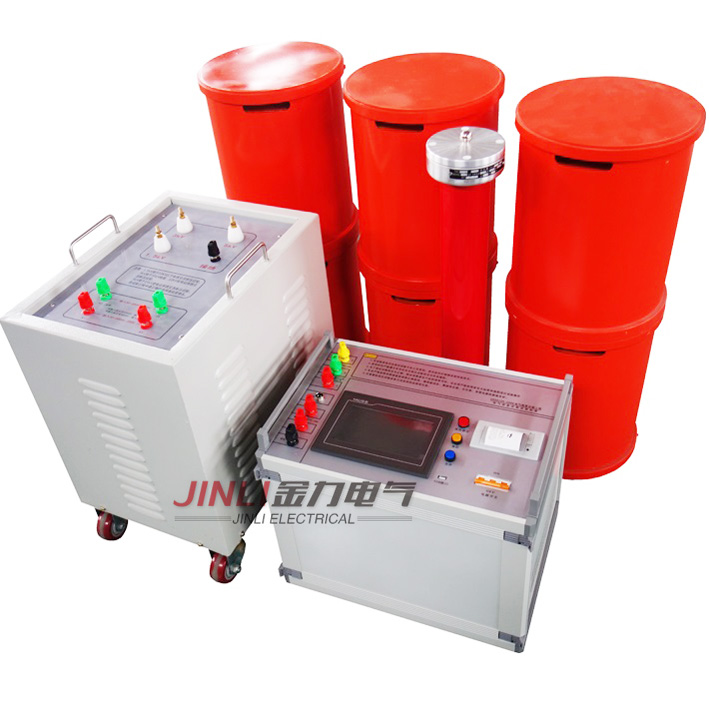

JL1006-216kVA/108kV變頻串聯諧振試驗裝置參考方案
一、 被試品對象
1、31500kVA/110kV分級絕緣電力變壓器的交流耐壓試驗,電容量≤0.01μf,試驗頻率為45-65Hz,試驗電壓68kV。
2、300mm2/35kV電纜, 長度2km,電容量≤0.095μF,試驗頻率為30-300Hz,試驗電壓52kV。
3、300mm2/10kV電纜,長度2km,電容量≤0.75μF,試驗頻率為30-300Hz,試驗電壓22kV。
4、35kV及以下線路絕緣子,開關,GIS,基本上屬于無電容量試品,試驗頻率為30-300HZ,zui高試驗電壓108kV。
變頻串聯諧振試驗裝置系統主要技術參數及功能
1. 額定容量:216kVA;
2. 額定電壓:108kV;54kV;27kV;
3. 額定電流:2A;4A;8A;
4. 工作頻率:工頻50Hz;
5. 輸出電壓波形畸變率:≤0.5%;
6. 允許連續工作時間:額定負載下60min;
7. 額定負載下連續運行60min后溫升≤65K;
8. 裝置自身品質因數:Q≥30;
9. 系統測量精度:有效值1級;
10. 輸入電源:三相380V電壓,頻率為50Hz;
11. 對被試品具有過流、過壓及試品閃絡保護;
12. 環境溫度:-150C–40 0C,相對濕度:≤90%RH,海拔高度≤1000米;
二、 設備遵循標準
GB10229-88 《電抗器》
GB1094 《電力變壓器》
GB50150-2006 《電氣裝置安裝工程電氣設備交接試驗標準》
DL/T 596-1996 《電力設備預防性試驗規程》
GB1094.1-GB1094.6-96 《外殼防護等級》
GB2900 《電工名詞術語》
GB/T16927.1~2-1997 《高電壓試驗技術》
三、 系統配置及其參數
1. 激勵變壓器JLB-10kVA/2.5kV/5kV/0.4kV1臺
a) 額定容量:10kVA;
b) 輸入電壓:400V,單相;
c) 輸出電壓: 5kV;2.5kV;
d) 結 構:干式
e) 重 量:約65Kg;
f) 額定運行60分鐘后線圈對空氣溫升:≤65K;
2.變頻電源JL1006-10kW/380V 1臺
額定輸出容量:10kW
工作電源:380V,工頻
輸出電壓:0 – 400V,單相,
額定輸入電流:25A
額定輸出電流:25A
電壓分辨率:0.01kV
電壓測量精度:0.5%
頻率調節范圍:30 – 300Hz
頻率調節分辨率:≤0.1Hz
頻率穩定度: 0.1%
運 行 時 間:額定容量下連續60min
額定容量下連續運行60min元器件zui高溫度≤65K;
噪 聲 水 平:≤50dB
可實現以下功能
內部由嵌入式觸摸屏控制,操作功能得到優化,操作簡單
自動掃頻,尋找諧振點.頻率范圍20-300Hz,可手動設置掃頻范圍,掃頻zui大耗時3分鐘(全頻掃). 頻率分辨率0.1Hz
自動試驗,用戶可設置試驗程序,系統自動按設置的程序完成試驗過程
自動試驗時,自動跟蹤系統的諧振狀態,當諧振狀態發生變化,超過設置的區域時,系統自動跟蹤諧振點.在整個過程中保證系統工作在zui優出力狀態,調頻時繪制頻率電壓曲線。
耐壓時自動跟蹤電壓,電壓正常波動時自動調整電壓到目標電壓,由用戶根據試驗情況進行操作全壓輸出保護:在調壓過程中,嚴格保證變頻電源不會全電壓輸出軟件經過嚴格模擬運行檢驗,運行AQ、穩定、可靠自動保存試驗數據,數據查詢功能,根據查詢條件查詢以往的試驗數據;液晶顯示屏可顯示電源電壓和電流;高壓輸出的頻率、電壓、電流保護功能:具有斷電、過流、過壓及閃絡保護功能;
1) 過電壓保護:可人工設定過電壓保護值;當整套裝置的輸出電壓達到保護整定值時,自動切除整套裝置
2) 過電流保護:可人工設定過電流保護值;當整套裝置的輸出電流達到保護整定值時,自動切除整套裝置
3) 擊穿保護:具有放電或閃絡保護功能,當高壓側發生對地閃絡時,自動切除整套裝置。不會對試驗設備和人身造成傷害,變頻電源內電子元件不會擊穿
4) 斷電保護:試驗電源斷電后,裝置能快速保護變頻電源內部結構及其各元器件在經過正常的公路、鐵路運輸后,相互位置不變,不損壞,緊固件不松動外觀及操作界面充分采用人性化設計,美觀大方,操作簡便
2. 電抗器DK-54kVA/27kV 4臺
a) 額定容量:54kVA;
b) 額定電壓:27kV;
c) 額定電流:2A;
d) 電感量:65H;
e) 品質因數:Q≥30;
f) 結 構:干式;
g) 數 量:1臺;
h) 重 量:約45Kg ;
3. 分壓器FRC-110kV 1臺
a) 額定電壓:110kV;
b) 測量精度:交流有效值1.5級;
c) 介質損耗:tgσ≤0.5%;
d) 分 壓 比:1000:1,
e) 分壓比誤差:≤1.0%;
f) 重 量:約10Kg;
g) 結 構:鋁合金外包裝。
四、 供貨清單一覽表
(一)配置設備一覽表
序號 | 設 備 名 稱 | 型 號 及 規 格 | 單位 | 數量 | 備注 |
1 | 激勵變壓器 | JLB-10kVA/5-2.5kV/0.4kV | 臺 | 1 | |
2 | 變頻電源 | JL1006-10kVA/380V | 臺 | 1 | |
3 | 電抗器 | DK-54kVA/27kV | 臺 | 4 | |
4 | 分壓器 | FRC-110kV | 臺 | 1 | |
5 | 試驗聯結線 | 套 | 1 |
(二)備品備件及相關資料一覽表
序號 | 資 料 名 稱 | 單位 | 數量 | 備 注 |
1 | 出廠試驗報告 | 份 | 1 | |
2 | 成套裝置使用說明書 | 份 | 1 | |
3 | 產品合格證和用戶意見卡 | 套 | 1 |
揚州金力電氣專業生產的“變頻串聯諧振試驗裝置”規格齊全,“變頻串聯諧振試驗裝置”有良好的售后服務和優質的解決方案,歡迎您來電咨詢“變頻串聯諧振試驗裝置”詳細信息!
