CFDJ-24V/200A智能充放監測一體機技術方案
該產品集蓄電池恒流放電,單體監測,智能充電于一體。一機多用,減少企業成本,降低維護人員勞動強度,為電池和UPS電源維護提供全面科學的檢測手段。用于電信、基站、電力等部門。根據需要進行深度放電,然后充電,使電池組隨時保持滿足狀態并延長電池壽命,是蓄電池維護工作的zui佳助手。
蓄電池組充放檢電一體機=蓄電池組恒流放電+蓄電池組智能充電+單體電池電壓監測+蓄電池組活化.
主要特點:
集充電、放電、單體電壓、檢測和活化四合一體,功能齊全,一機多用。

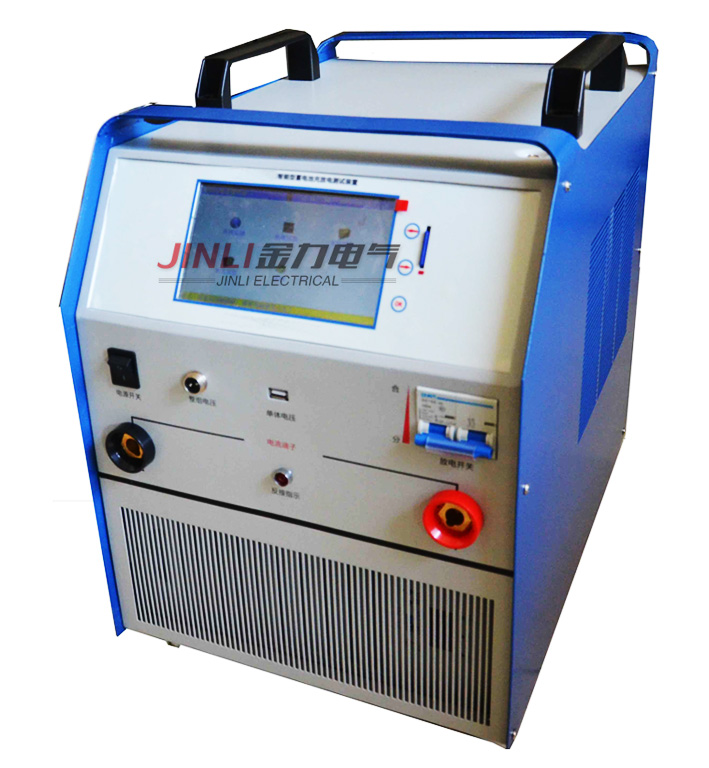

7寸彩色觸摸液晶顯示器,顯示效果清晰優美,采用雙手提設計、堅固可靠。面板采用正面斜板設計,易讀易操作,美觀大方。
恒流放電、智能三階段充電,實時在線巡回檢測每節單體電池參數,可設定電壓、電流、時間、容量等參數,自動完成蓄電池組各種參數的測試、監控、活化,在線或者離線檢測電池組端電壓、單節電池電壓。
恒流放電和恒功率放電;
可以實時查看單體電池柱形圖,測試完成可以直接查看單體曲線及與參考曲線對比圖。
測試過程突然停電或長時間不用,主機內記憶數據也不會丟失。
可保存10組充電、10組放電、10組在線監測數據;用戶可進行查詢、刪除及SD卡導出操作。
人性化的操作界面,操作簡單,流程清晰,每一步操作均有簡體中文提示。
外觀設計:接線設計在前方,散熱風扇向后吹。
上位機數據管理軟件功能強大,界面友好,提供數據管理、打印、分析、報表統計、自動生成測試報告等功能。
便攜式,體積小,可隨意移動測試并掉電記憶功能:具有快速連接功能,操作使用簡單。
產品參數
產品型號 | CFDJ-24V/200A智能充放監測一體機 |
充放電檢測方式 | 蓄電池脫離系統 |
放電電流 | 0~ 200A |
放電電流精度 | (分辨率0.1A 精度1A) |
充電電流 | 0~ 200A |
充電電流精度 | (分辨率0.1A 精度1A) |
放電總電壓 | 9~28V |
放電壓精度 | (分辨率10mV 精度0.1V) |
充電總電壓 | 2~30V |
充電電壓精度 | (分辨率10mV 精度0.1V) |
充放電單體電壓 | 0.500V~16.00V(分辨率1mV 精度10mV) |
充放電時間 | 0~99小時59分 |
單體電池數 | 根據實際情況配置(可關閉單體電壓監測功能) |
冷卻方式 | 強制風冷式 |
放電負載 | 合金電阻GX能,(AQ性佳) |
顯示方式 | 7寸彩色觸摸液晶顯示器 |
供應電源 | AC:380V |
搬運方式 | 雙手提把設計 |
警報產生及AQ措施 | 測試線極性接反;測試放電電流超過或低于設定值;電壓高于或低于設定值;溫度異常;風扇故障等。儀表能自動報警并停止放電 |
顯示及打印項目 | 放電電壓、放電電流、放電時間、放電容量等設定及實測項目的動態資料顯示及打印 |
