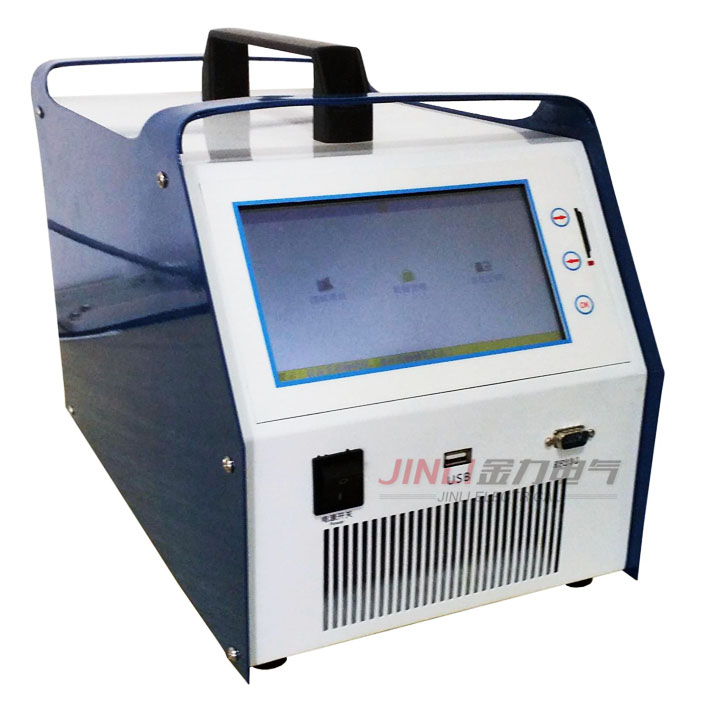

JL4011蓄電池單體活化儀技術規范書
一、產品概述:
JL4011蓄電池單體活化儀是ZY于日常維護中對落后蓄電池處理的便攜式產品,它具有三種獨立的使用方式:電池放電方式,電池充電方式和電池活化方式??梢葬槍Σ煌浜箅姵氐膶嶋H情況,對落后電池進行容量試驗,低壓恒流充電,或設置多個循環周期對zui小容量的電池作循環多次充放電,以激化電池極板失效的活性物質使電池活化,提升落后電池的容量。同時配備PC機應用軟件,把采集的數據上傳至計算機,便于進行各種分析。
二、主要功能
單體電池活化功能:
在蓄電池處于在線浮充或離線狀態下,可以對單體蓄電池進行活化?;罨霸O(shè)置好活化循環次數,單次活化充電時間,保護電壓參數,儀器便自動進行活化功能;并實時顯示電池電壓、充/放電電流、充入/放出容量、充/放電時間等數據;預設的活化循環執行完畢或人為終止操作均可停止活化過程。
單體電池核對放電功能:
活化儀可對單體電池進行恒流放電,設定好放電電流、放電時間 、放電容量、終止電壓 等參數 ,儀器自動執行放電功能,并實時顯示放電電流、電池已放容量、電池電壓、放電時間等數據;當蓄電池達到預設的終止放電條件或人為中止操作均可停止放電測試。
單體電池充電功能:
在蓄電池處于在線浮充或離線狀態下,可對蓄電池進行自動充電,設定好充電電流、充電時間、終止電壓等參數,儀器便自動執行充電功能,并實時顯示出充電電流、電池已充入容量、電池電壓、充電時間等數據,當蓄電池達到預設的終止充電條件或人為終止操作均可停止充電。
三、主要特點:
?數據存儲:容量大??煞謩e保存10組活化數據、10組核對放電數據、10組充電測試數據;用戶對數據可進行查詢、刪除及導出功能。
?具有RS232通訊接口與SD卡接口。數據傳入計算機,進入數據庫管理,可進行長期的歷史數據保存和分析;利用U盤傳遞數據,隨時測試隨時保存,
?在測試過程中當檢測到電池異?;蚧罨瘍x本身工作異常時,活化儀自動終止測試,以便保護電池。
?活化采用監控單元與功率單元一體化設計。監控單元采用高速A/D、D/A,使得測量與控制更為迅速、精確;功率單體采用新型功效器件。
?該軟件全中文設計,能自動生成電壓、電流曲線圖,還能自動生成測試報告(包括Excel表格、 WORD文檔)。
四、主要性能指標:
型 號 | JL4011蓄電池單體活化儀 | ||
單體電壓測量類型 | 2V/6V/12V | ||
單體電壓測量范圍 | 2V:0~3V | 6V:4~8V | 12V:8~15V |
單體電壓分辨率 | 2V/6V:0.001V;12V:0.01V | ||
電壓測試精度 | 0.5% | ||
充放電電流工作范圍 | 2V:2A~100A | 6V:2A~30A | 12V:2A~30A |
充放電電流控制精度 | 0.1A | ||
電流測試精度 | 1% | ||
電池容量核對范圍 | 20Ah~1000Ah | 6V:20Ah~300Ah | 12V:20Ah~300Ah |
工作電壓 | AC 220±15% | ||
通訊方式 | RS232通訊和SD卡 | ||
冷卻方式 | 強制風冷 | ||
工作環境 | 溫度:0℃~40℃ 濕度:20%~80%RH | ||
儲藏條件 | -20℃~70℃包裝儲存 | ||
顯示方式 | 7寸彩色液晶顯示屏 | ||
外型尺寸 | 210×240×280mm | ||
重 量 | 7kg | ||
攜帶方式 | 便攜手提式 |
