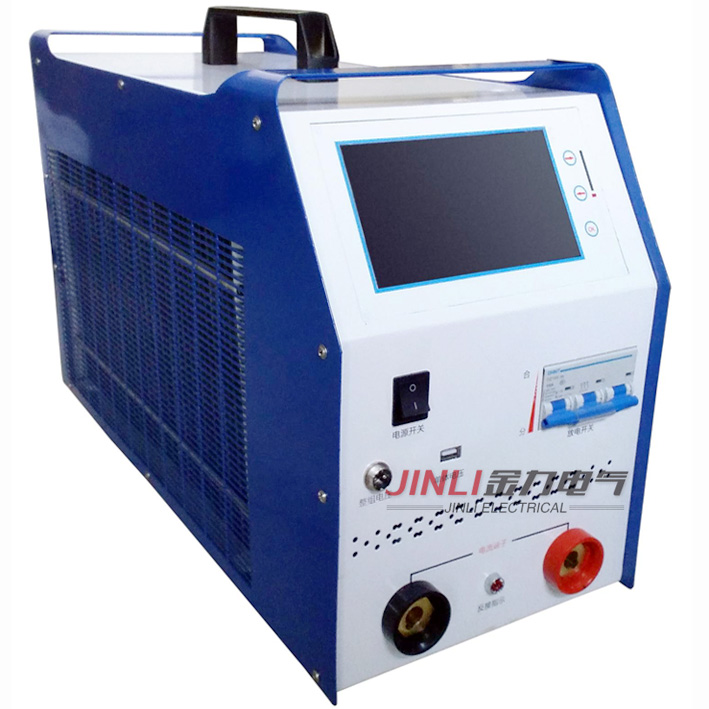

FDY系列蓄電池恒流放電儀技術規范書
一.產品概述:
FDY系列蓄電池恒流放電測試儀產品主要用于電力直流行業各種電壓等級鉛酸蓄電池組及UPS蓄電池的放電測試,具備蓄電池容量評估、在線監測功能,集成化程度高、體積小巧、功能完善。寬電壓范圍,一臺儀器適用于多種電壓范圍的蓄電池組。支持恒流、恒功率放電模式。
二、產品功能及主要特點:
1、 測試電壓范圍寬:覆蓋10V-300V電壓范圍電池組放電測試,zui大放電電流達到120A,用戶只需要一臺FDY儀表就可以滿足多種電壓等級的電池組測試,大大節約購買儀表資金,而且方便實用
2、 在線監測的功能:在電池組處于在線放電、均充、浮充狀態下,可對電池組以及每個單體電池進行實時在線監測,監測內容包括:電池整組電壓、每一節單體電池電壓、電池組充放電電流、電池組監測時間、電池組充放電容量等指標。
3、 設備支持恒流、恒功率放電測試模式:能滿足多種測試要求,當需要檢測蓄電池容量時,可以選擇恒流放電模式,準確測試蓄電池組的實際容量;當需要檢測蓄電池帶載能力時,可以選擇恒功率測試模式,準確模擬蓄電池組帶真實負載時的后備供電時間。
4、 在線補償式放電功能:在線放電時,主機顯示電流=電池組放電電流=主機內部假負載電流+實際負載電流,由于在線放電時實際負載電流會隨著在線電壓的變化而變化,主機內部假負載電池也會自動進行調整,以保證蓄電池組一直以真正的恒流方式放電
5、 單體監測模塊:
用戶可以選擇設置單體電壓類型。單體電壓監測模塊,有線無線可選。每個無線監測模塊可以同時監測24個1.2V2V4V68V12V電池單體,(整組48V單體2V的只需要一個模塊)無線模塊接線操作更加簡單。
6、 在做容量放電試驗時可同時設置四個放電終止條件:①整組電壓終止條件;
②單體電壓終止條件;③放電時間終止條件;④放電容量終止條件。也可根據需要人為終止正在進行的測試過程;
7、 7英寸超大觸摸屏:采用大尺寸觸摸屏,可直接在屏上進行點擊操作,簡單明了。放電過程中可查看所有的放電參數,并且可顯示單體電壓柱狀圖。
8、 操作簡單方便:全部采用模塊化界面,良好的人機對話功能,操作簡單,流程清晰,每一個界面及操作步驟都有簡潔提示,從根本上避免了錯誤操作。
9、 單體電壓停機門限可設置多節:如此可在一次連續不中斷的放電測試中發現多節落后單體電池
10、 放電電流自動計算功能:內置各小時率放電系數,可放電根據被測電池的標稱容量和需要的放電率來自動計算需要設置的放電電流
11、柱狀圖和曲線分析及曲線對比功能:儀表可對主要測試直接進行柱狀圖和曲線分析及曲線對比功能對電壓曲線可連續進行放大、縮小,便于觀察。無需上傳PC機也能清晰分析數據。
12、放電參數模板功能:直接調用預置參數即可放電測試。智能判別程序,可智能判斷單體是否脫落,若單體脫落則不會中斷測試。輸入端過壓保護,LCD提示,蜂鳴器告警;過流保護,LCD提示,蜂鳴器告警;電池電壓極性反接保護,LCD提示,蜂鳴器告警;
13、完備的通訊功能:具有RS232通訊接口與SD卡接口。數據傳入計算機,進行入庫管理,可進行長期的歷史數據保存和分析;利用SD卡傳遞數據,隨時測試隨時保存,輕巧便攜,AQ可靠。
14、 一體化設計:測試儀主機采用監控部分與功率部分一體化設計,功率部分采用新型高功效器件。采用新型特殊的低熱GX負載材料的控制技術,保證了較高的恒流精度。
15、 并機功能:儀表具有并機功能還可外掛負載,使得儀器可以測試各種大容量電池。
16、 強大的PC軟件分析功能:提供數據管理、打印、分析、報表統計、自動生成測試報表、報告的功能。對電壓曲線可連續進行放大、縮小,便于觀察??焖俨檎覛v史紀錄。
17、 具有自動測試保護功能:當在測試過程當中,檢測到整組或者單體電池異常時,則自動終止測試,防止對電池造成過放電,完全避免對設備造成沖擊;也可根據需要人為終止正在進行的測試過程。
18、 維護建議:測試完畢,自動顯示全部計算結果,并根據具體測試數據,提供維護建議。
19、 存儲方式:內部存儲、外部存儲可選擇。內部存儲zui小間隔1分鐘。外部存儲zui小5秒鐘。
三.技術參數
特性 | 技術參數 | ||
型號 | FDY系列 | ||
整組電壓測量范圍 | 10V-18V | 18V-150V | 150V-300V |
整組電壓分辨率 | 0.01V | ||
電壓測試精度 | 0.5% | ||
恒功率調節范圍 | 600W-18000W | ||
放電電流工作范圍 | 0-60A | 0-120A | 0-60A |
放電電流控制精度 | 0.1A | ||
電流測試精度 | 1% | ||
單體電壓測量類型 | 1.2V/2V/6V/12V | ||
單體電壓測量范圍 | 采用藍牙無線模塊,支持2V/6V/12V電池電壓監測,只要總電壓不超過門限,每組電池?cái)?shù)量不限,可以同時監測1-24組電池單體電壓,一個藍牙無線模塊監測24只單體電池 | ||
單體電壓分辨率 | 0.01V | ||
工作電壓 | 單相三線制:220Vac(-20%--+30%),頻率:45-65Hz: | ||
耐壓測試 | 輸入-機殼:2200Vdc1min 輸入-輸出:2200Vdc1min 輸出-機殼:700Vdc1min | ||
AQ性 | 滿足EN610950 | ||
散熱方式 | 強風冷制 | ||
通訊方式 | RS232通訊和SD卡口通訊 | ||
顯示方式 | 7寸彩色液晶顯示,帶觸摸 | ||
溫度 | 工作范圍:-5~50℃ 貯藏溫度:-40~70℃ | ||
濕度 | 相對濕度0~90%(40±2℃) | ||
噪音 | ﹤60dB | ||
海拔 | 額定海拔4000米 | ||
散熱 | 強迫風冷 | ||
外型 | 740*273*460mm | ||
重量 | 小于25K |
