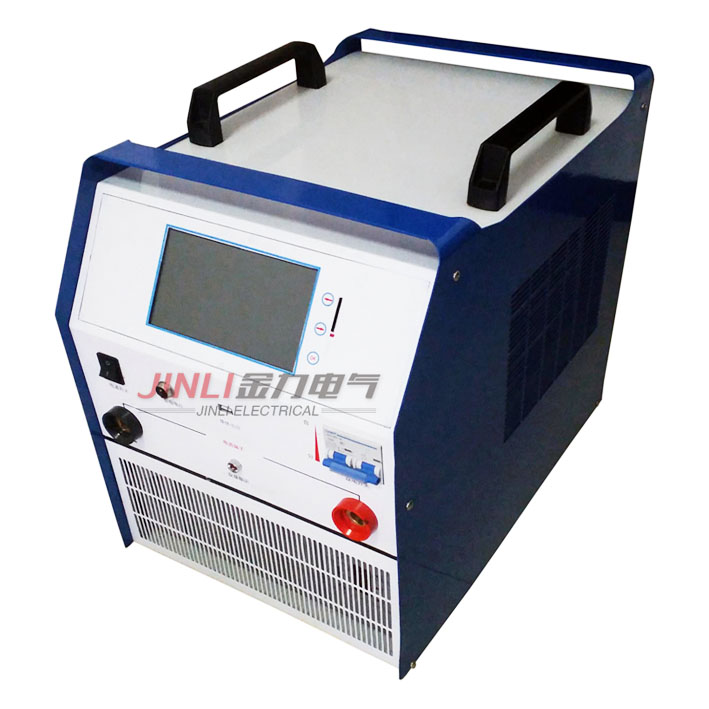

CFDJ48V/450A蓄電池組全在線充放電測試儀
※產品概述:
蓄電池組全在線充放電測試儀解決傳統離線放電AQ問題,集:在線放電、離線放電、充電功能、整組活化功能、單體監測功能于一體。
※功能特點:
1、在線放電功能:被測電池組通過儀表內置假負載進行恒流放電的同時保持與電源系統的實時在線連接狀態。
2、在線充電功能:放電結束后,自動啟動在線充電功能,讓整流器對蓄電池組充電,解決了電池組接回系統存在巨大壓差的問題。
3、整組活化功能:能設定整組蓄電池充放電循環次數,起到整組電池在線活化效果。
4、市電異常智能處理功能:當放電過程中發生市電異?,F(xiàn)象,蓄電池組全在線充放電測試儀可根據客戶的事先設置,使被測電池組停止對蓄電池組全在線充放電測試儀內置假負載放電,轉而全力保障被測電池組對電源系統的應急供電。
5、無線模塊單體監測:采用FSK無線單體監測技術,支持2V/6V/12V單體電壓監測,每個無線監測模塊可同時監測24個單體,接線更簡便。
6、七英寸超大觸摸屏:采用超大觸摸屏,可直接在屏上進行點擊操作,操作更簡單明了。放電過程中可查看所有的放電參數,并且可顯示單體電壓柱狀圖。
7、放電電流自動計算功能:儀表內置電池各種小時率的放電系數,可根據電池的標稱容量和用戶需要的放電小時率自動計算出該組電池需要的放電電流,無論用戶采用何種放電效率進行放電,電池放出的容量將會自動折算成C10容量。
8、維護參數預設功能:儀表內置9組常用的放電參數預設,方便使用者現場放電操作,使用者也可以對內置的預設參數進行修改。
9、大容量數據存儲:儀表內置大容量存儲器,可存儲多組的測試數據。
10、測試數據轉存:放電過程中可實時連PC機進行數據接收,放電結束后也可以通過SD卡將主機存儲的放電數據拷入PC機進行分析。
11、多種放電停機門限:可設置蓄電池組電壓、單體電壓、放電時間和放電容量四種放電停止門限;放電停止,屏幕會顯示停機原因,并有告警提示音。
12、可設置多節單體停機門限:允許多節單體電壓到達門限以下才停止放電,一次放電可精確測試出多節落后單體,在電池組報廢放電試驗時有很好的應用。
13、供電方式:采用交直流兩種供電方式,實際應用中可任選一種。
※ 技術參數
型號 | BRO48300 |
電池組電壓 | 10V---60V |
zui大充放電電流 | 450 |
控制精度 | 放電電流≤±1%;組端電壓≤±0.1%;單體電壓:≤±0.5% |
數據保存 | 可設置內部存儲和外部存儲 |
體積 | 630mm×300mm×530 |
重量(Kg) | 20 |
注:300A以上可定做
