JL1005-30/20工頻無局放試驗變壓器成套裝置技術方案

來源:揚州金力電氣   添加時間:2023-03-29 09:30:15   瀏覽次數:755

JL1005-30/20工頻無局放試驗變壓器成套裝置技術方案


一、適用范圍

本套裝置主要用于部分10kV電壓等級以下發電機、電纜附件等試品進行工頻耐壓、局部放電試驗及其科學研究試驗。


二、使用條件

海拔高度:≤1000m

環境溫度:-10℃~+40℃

空氣相對濕度:≤90%(25℃)

電源電壓的波形為實際正弦波,波形畸變率<3%

設有一可靠接地點,接地電阻<0.5Ω

安裝地點:戶內


三、遵循技術標準

JB/T9641—1999     試驗變壓器

GB10229-1988       電抗器

GB1094.1—1996     電力變壓器DY部分  總則

GB1094.2—1996     電力變壓器DY部分  溫升

GB1094.3—2003     電力變壓器第三部分  絕緣水平、絕緣試驗和外絕緣空氣間隙

GB1094.5—2003     電力變壓器第五部分  承受短路的能力

GB311.1—1997      高壓輸變電設備的絕緣與配合

GB/T16927.1—1997  高電壓試驗技術DY部分   一般試驗要求

GB/T16927.2—1997  高電壓試驗技術第二部分   測量系統

GB/7354—20003     局部放電測量

GB/T509—1991      電力變壓器試驗導則

GB2536—1990       變壓器油

GB/T7252—2000     變壓器油中溶解氣體分析和判斷導則

GB/T7328—1987     變壓器和電抗器的聲級測定

JB/T8749—1998     調壓器的通用技術要求

JB/T7070.1-2002    調壓器試驗導則DY部分

JB/T8638-1998      調壓器試驗導則第四部分

JB/T7067-1993      柱式調壓器

JB/T563-1993       耦合電容器及電容分壓器訂貨技術條件

JB/T8169-1999      耦合電容器及電容分壓器

GB4208-2008        外殼防護等級

GB/T191-2008       包裝儲運圖示標志

DL/T848.2-2004高壓試驗裝置通用技術條件第2部分:工頻高壓試驗裝置

DL/T848.3-2004高壓試驗裝置通用技術條件第3部分:無局放試驗變壓器

DL/T848.1-2004高電壓測試設備通用技術條件第1部分:高電壓分壓器測量系統

GB5273             變壓器、高壓電器和套管的接線端子

GB/T5582           高壓電力設備外絕緣污穢等級

IEC60-1            高電壓試驗技術

四.JL1005-30/20工頻試驗變壓器成套裝置組成

JL1005-30/20工頻無局部放電試驗變壓器1臺

TEDGC-30/0.38/0~0.42調壓器1臺

TAWF-20/1000電容分壓器兼耦合電容器1套

GR20-1.5/1工頻保護電阻1根

JL1005工頻無局放試驗控制臺1臺

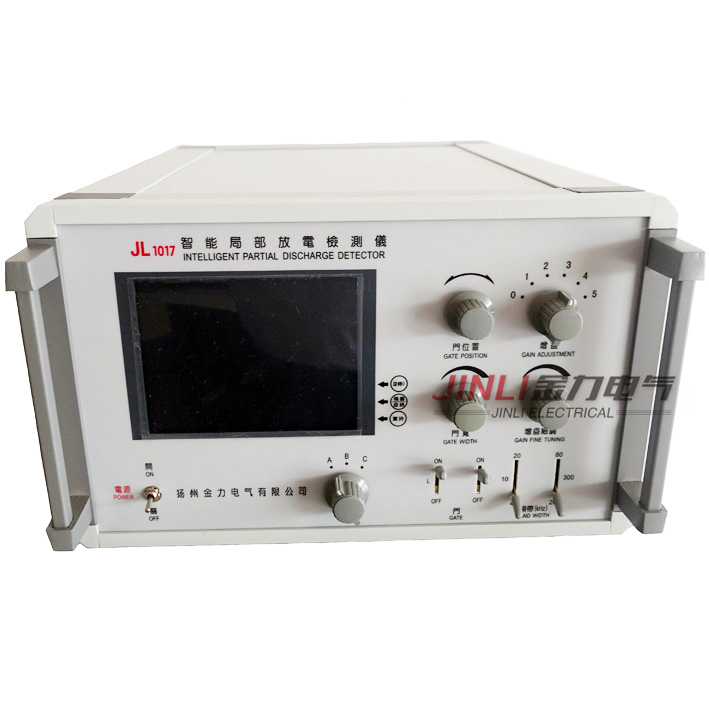

JL1017局放儀                                                1臺

LBQ-30/0.4 電源濾波器1套

電纜及附件15米


變壓器成套裝置及技術指標

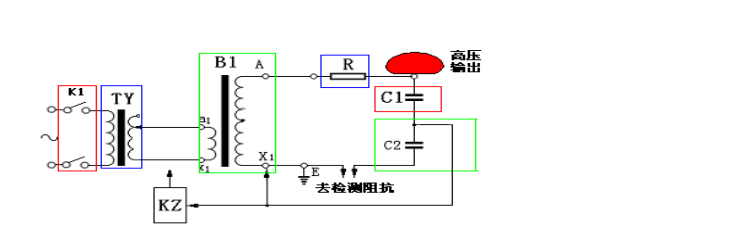

變壓器成套試驗裝置原理電路如下圖所示,主要由無局部放電試驗變壓器(B1)、調壓器(TY)、保護電阻(R)和電容分壓器(C1、C2)組成。


1.JL100530/20工頻無局部放電試驗變壓器

型號:JL1005

結構型式:絕緣筒式

相數:單相

頻率:50Hz

額定容量:30kVA

額定輸入電壓:0.4kV

額定輸入電流:75A

額定輸出電壓:20kV

額定輸出電流:1.5A

運行時間:額定電壓、額定電流下可連續運行30min;2/3額定電壓、2/3額定電流下允許連續運行

局部放電量:在額定電壓下≤3pc

工頻耐壓水平:22kV/1min

電壓分布不均勻度:<5%

溫升:<45K

阻抗電壓: <9%

空載電流: <5%

變壓器設計、工藝及加工要點

1、由于高電壓小電流變壓器屬于高電壓厚絕緣結構,線圈損耗產生的熱量不易傳導出來,故要降低繞組導線的電流密度到<2.2/mm2,達到降低變壓器的負載損耗的目的。

2、高壓線圈為圓筒式寶塔結構,以防線圈因真空干燥或?qū)Φ胤烹娫囼?yàn)后出現松動,采用我公司特殊繞制工藝,端部采用油道壓緊結構,以防線圈的滑動串動。

3、為確保變壓器輸出波形畸變小,變壓器的磁通密度設計在硅鋼片拐點以下,鐵心磁密<1.5T,鐵芯采用優質的DQ130-30晶粒取向硅鋼片,疊裝45°全斜接縫,裁剪用縱橫喬格線,保證碾壓方向一致,疊裝后用環氧布帶壓纏緊烘干,無松動。

4、整體結構為絕緣外殼,絕緣筒采用無捻粗紗纏繞,恒溫帶壓繞制,密度高,泄漏電流小且不易吸潮。

5、主絕緣采用25#變壓器油絕緣,密封膠墊采用航空技術生產氟橡膠,NM、耐溫、耐壓,硬度達70,拉伸強度1Mpa>12,拉斷伸長率3200,空氣壓縮YJ變形£35,浸25#變壓器油YJ變形£50。

6、線圈所用原材料進廠嚴格把關,確保每盤銅線的直流電阻相等。繞制時,對線圈匝數、導線直徑、導線電導率、寬度、紙張以及線圈尺寸等都要嚴格控制。


2.  調壓器

型號:TEDGC –30/0.38/0~0.42

相數:單相

頻率:50Hz

額定容量:30kVA

額定輸入電壓:0.38kV

額定輸入電流:79A

額定輸出電壓:0~0.42kV

額定輸出電流:71.4A

波形畸變率:≤3%

起始電壓:≤3%


3.電容分壓器(兼耦合電容器)

型號:TAWF-20/1000

額定頻率:50Hz

標稱電容量:1000pF

額定電壓:20kV

標稱分壓比:1000:1

測量誤差:包含低壓臂、測量電纜、數字電壓表≤0.5%

局放水平:100%額定電壓≤3pC

工頻耐壓水平:22kV/1min

結構型式:絕緣外殼油紙電容結構。由頂罩、電容器本體、移動底座、低壓臂等組成。

分壓器同時可作為耦合電容器用于局部放電測量。


4.變壓器保護電阻

型號:GR20-1.5/1

額定電壓:20kV

額定電流:1.5A

標稱阻值:1kΩ

局放水平:100%額定電壓≤3pC

結構型式:采用漆包鎳鉻絲纏繞在環氧筒上,兩端配置連接管與變壓器分壓器相連,兩

端有屏蔽環,當被試品放電時,保護電阻不會發生絕緣損壞。

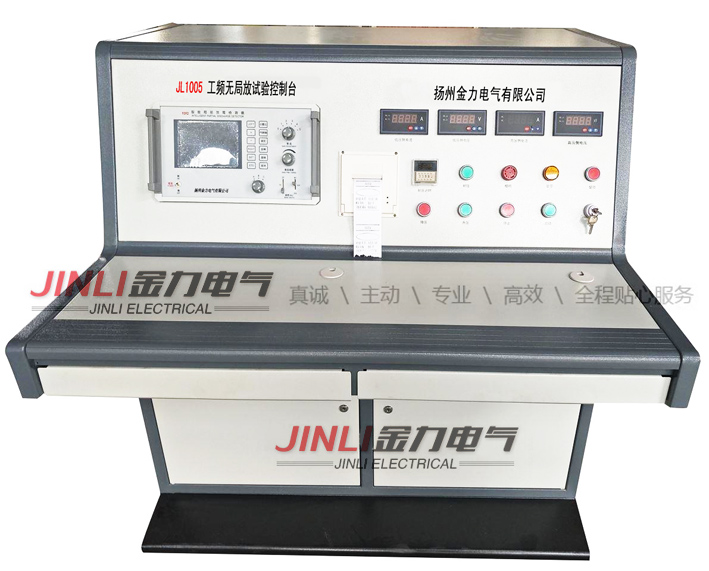

5.JL1005工頻無局放試驗控制

型號:JL1005

5.1功能:

5.1.1表計精度:0.5級(高壓測量部分)

5.1.2設有過流保護

5.1.3設有耐壓計時

5.1.4采用同步交流電機驅動調壓器調壓,并設有上下保護和零壓分閘保護功能。

5.1.5控制臺設有試驗室AQ門保護.

5.1.6設有零壓合閘,試品擊穿自動回零功能

5.1.7設有耐壓記時元件,到耐壓時間調壓器自動降至零位

5.1.8指示:

(1)高壓輸出電壓表, 精度0.5級

(2)調壓器輸出電壓表, 精度0.5級

(3)調壓器輸出電流表, 精度0.5級

(4)設有電源合閘指示

(5)設有調壓器復零指示

(6)配有控制測量線一套

6. LBQ-30/0.4濾波器

型號:LBQ30/0.4

額定容量:30kVA

額定電壓:0.4kV

線路數:2路

工作頻率50Hz

衰減特性:40kHz~100kHz≥40dB

100kHz~1MHz≥50dB

運行時間:同變壓器
