電纜故障查找方法及精確定位-電纜故障測試儀

我們在做電力試驗的時候，離不了電纜故障測試儀，測試儀具有高壓采樣保護功能，確保儀器在沖擊高壓和強電場環境下可靠工作。

電纜故障測試定點一般按以下3個步驟的順序進行:

① 判定故障點類型

根據故障的性質，電纜故障測試可以分為低電阻接地或短路故障，高電阻接地或短路故障、斷線常見故障、斷線并接地短路和閃絡性常見故障。

根據故障類型來選擇合適的方法及相應的儀器

根據不同的故障類型選擇不同的測試方法對此進行測試。例如針對高阻故障可以使用沖閃法來定位常見故障位置。

② 粗測定位

粗測定位方法有電橋法、波反射法兩種。目前波反射法定位儀較普及。但是有幾種電纜故障測試很難用波反射法查找，例如高壓電纜護套絕緣層缺陷點、鋼帶鎧裝低壓力纜、pvc電纜和短電纜都無法被定位。另外，一些高阻擊穿點在沖擊電壓下無法擊穿，也難以定位。

③定點

◆ 聲測法：這是由高壓脈沖發生器對常見故障電纜放電，故障點形成電弧，從而產生放電聲音，在電纜直埋情況下，形成地震數據，定點儀的聲測探頭揀拾地震數據信號并放大然后通過耳機或表頭輸出。

◆ 跨步電壓法：它主要是針對對電纜外護套絕緣層有要求的外護套接地短路定點，現在對一部分直埋的無鎧裝的低壓電纜、電線芯線接地短路、也可采用跨步電壓法定點。

◆ 電磁法及音頻法：用無線電波定點或采用音頻法定點，即是利用電纜故障測試的前后點電磁信號或音頻信號的變化來確定故障點。

◆ 聲磁同步法：是將聲測法與無線電波法綜合應用。

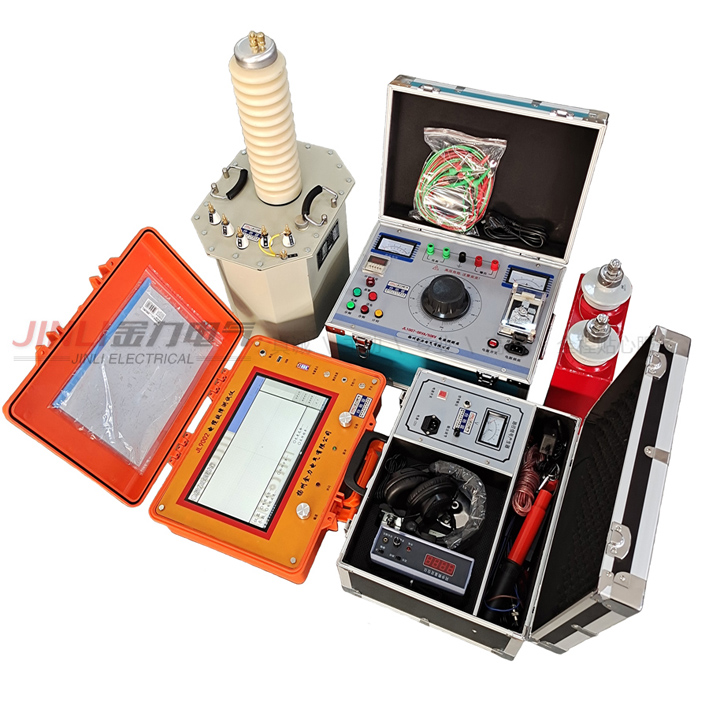

電纜故障測試系統集成了測距、定點以及路徑探測等功能，能對電纜的高阻閃絡常見故障、高低阻性的接地、短路和電纜的斷線，接觸不良等故障進行測試，主要用于測試各種不同型號、不同電壓等級的電線電纜及通信電纜。
