產品簡介:

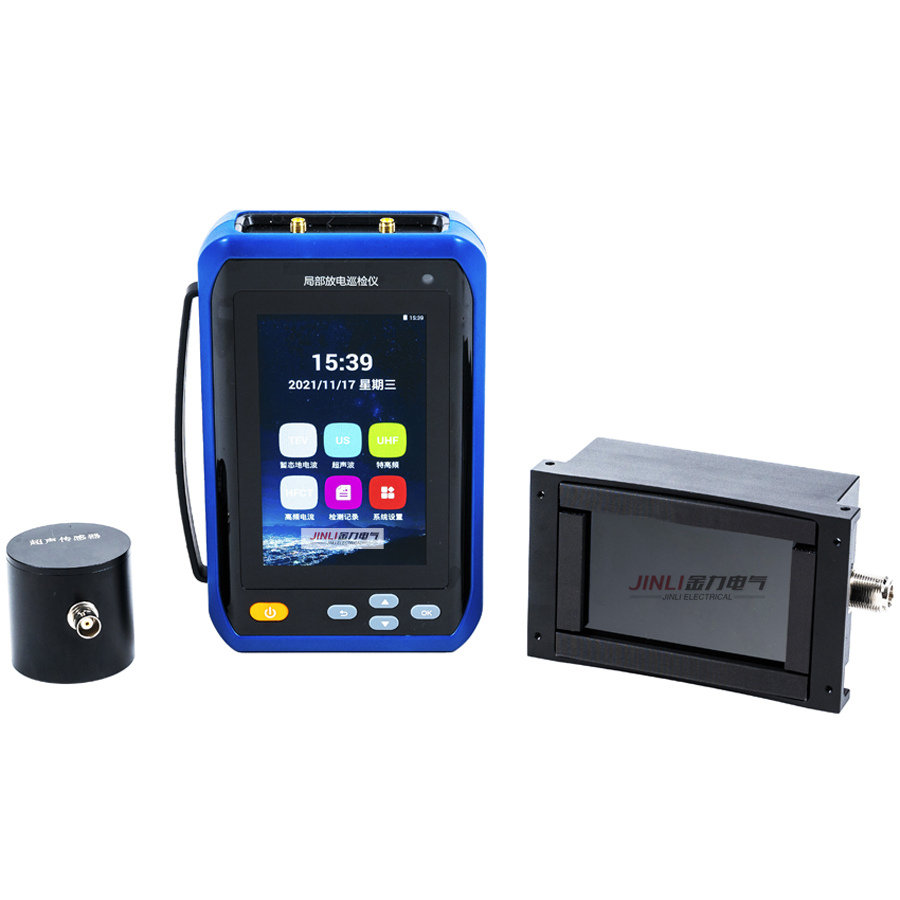

公司研制的JL1021局部放電巡檢儀是一種多功能的手持儀器,其基于超聲波、特高頻檢測方法,測試設備的局部放電情況,可讀出局部放電幅度及圖譜波形,可以提供二維、三維圖譜的存儲以及讀出功能等,可以較好地評估電氣設備局部放電情況。
JL1021局部放電巡檢儀適用于GIS的局放檢測。設備采用便攜式,操作簡單,所有的檢測對高壓設備的運行不產生任何影響。該產品可以對測量信號多周期觀察,對放電進行頻率識別,并通過多種模式進行分析,能夠清楚地判斷故障。
JL1021局部放電巡檢儀采用了全新的外觀設計,使用了目前較為流行的Android系統,更易于操作使用,另外集成了500萬攝像頭拍照功能方便進行巡檢記錄;RFID利于擴展物聯網的應用;內部集成了放電類型庫,便于對放電情況的對比核實。
產品特性:
◆ 體積小,重量輕,攜帶方便,便于現場使用。
◆ 集地電波、超聲波、特高頻及高頻電流檢測方法于一體。
◆ 該儀器適用于GIS、等電氣設備的局放檢測。
◆ 采用自動增益控制調節,抗干擾能力強。
◆ 具有幅值檢測、相位圖譜檢測、脈沖圖譜檢測以及波形圖譜檢測功能。
◆ 通過多種抗干擾手段抑制了各種外部干擾,改善了信噪比,有效的提高了檢測準確度。
◆ 根據現場情況采用無線同步技術(光同步、空間同步、電源同步等),鎖定放電相位,建立特征圖譜。
◆ 儀器具有RFID/WiFi/藍牙功能利于擴展物聯網的應用。
◆ 內部集成了放電類型庫,便于對放電情況的對比核實。
◆ 時域波形多周波顯示模式,精確判斷干擾與放電。
◆ 巡檢數據可通過SD卡或者U盤等導出到PC機中,從而完成用戶報告的創建。
產品參數:
主機參數 | ||
可檢測通道數 | 2通道: 1個US, 1個UHF(無線) | |
采樣精度 | 12bit | |
同步方式 | 內同步,外同步,光同步 | |
接觸US | ||
頻率范圍 | 20kHz~300kHz | |
輸出阻抗 | 50Ω | |
檢測靈敏度 | 0.1mV | |
測量范圍 | 0.1mV~1V | |
輸出接口 | 標準SMA連接主機 | |
UHF | ||
檢測帶寬 | 300MHz~1.5GHz | |
輸出方式 | BNC接口-信號調理單元,無線連接主機 | |
接收方式 | 天線接收 | |
傳輸方式 | 同軸電纜 | |
檢測靈敏度 | <-60dbm<> | |
硬件 | ||
顯示屏 | 5.0寸TFT真彩色液晶顯示屏 | |
分辨率 | 800×480 | |
操作 | 觸摸/按鍵 | |
存儲 | TF卡 | |
接口 | 3.5mm立體聲耳機插孔 | |
電源 | DC-12V/2A直流電源 | |
擴展功能 | USB-TypeC/500萬攝像頭/RFID/WIFI/藍牙 | |
電源 | ||
內部電源 | 電池供電(4800mAH 7.4V) | |
正常工作時間 | 約7小時,充滿時間約3小時 | |
尺寸 | ||
長×寬×高 | 235mm×133mm×48mm | |
重量 | 0.85kg | |
環境 | ||
使用環境溫度 | -20℃~50℃ | |
存儲環境溫度 | -40℃~70℃ | |
濕度 | 10%-90%(非冷凝) | |
海拔高度 | ≤3000m |
