JL1006-360kVA/240KV變頻串聯諧振試驗裝置參考方案
揚州金力電氣有限公司是直流高壓發生器,試驗變壓器,直流電阻測試儀,超低頻高壓發生器,變頻互感器綜合測試儀,繼電保護測試儀,變頻串聯諧振試驗裝置等電力測試儀器專業生產廠家!詳情點擊:d11526.cn
一、 被試品對象及試驗要求
1.35kV/300mm2電纜交流耐壓試驗,長度2000m,電容量≤0.38μF,試驗頻率為30-300Hz,試驗電壓52kV。
2、滿足240MVA/220kV以下變壓器中性點交流耐壓試驗,電容≤0.02uF,試驗頻率45~65Hz,試驗電壓U≤160kV。
3、滿足110kV開關,母線,GIS交流耐壓試驗,試驗頻率30~300Hz,試驗電壓U≤230kv
二、 工作環境
1. 環境溫度:-150C–45 0C;
2. 相對濕度:≤90%RH;
3. 海拔高度: ≤2500米;
三、 串聯諧振主要技術參數及功能,
1. 額定容量:240kVA;
2. 輸入電源:?jiǎn)蜗?80V電壓,頻率為50Hz;
3. 額定電壓:40kV;
4. 額定電流:12A;
5. 工作頻率:30-300Hz;
6. 波形畸變率:輸出電壓波形畸變率≤1%;
7. 工作時間:額定負載下允許連續60min;過壓1.1倍1分鐘;
8. 溫 升:額定負載下連續運行60min后溫升≤65K;
9. 品質因素:裝置自身Q≥30(f=45Hz);
10. 保護功能: 對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分);
11. 測量精度:系統有效值1.5級;
四、 設備遵循標準
GB10229-88 《電抗器》
GB1094 《電力變壓器》
GB50150-2006 《電氣裝置安裝工程電氣設備交接試驗標準》
DL/T 596-1996 《電力設備預防性試驗規程》
GB1094.1-GB1094.6-96 《外殼防護等級》
GB2900 《電工名詞術語》
GB/T16927.1~2-1997 《高電壓試驗技術》
五裝置容量確定
1、35kV/300mm2電纜,長度2000m,電容量≤0.38μF,試驗頻率為30-300Hz,試驗電壓52kV。
頻率取35Hz
試驗電流 I=2πfCU試=2π×35×0.38×10-6×52×103=4.3A
對應電抗器電感量 L=1/ω2C=54H,
設計6節電抗器,單節電抗器為60kVA/40kV/75H
2、滿足110kV開關,母線,GIS交流耐壓試驗,試驗頻率30~300Hz,試驗電壓U≤230kV。
頻率取92Hz
試驗電流 I=2πfCU試=2π×92×6000×10-12×230×103=0.8A
對應電抗器電感量 L=1/ω2C=475H,
設計6節電抗器,單節電抗器為60kVA/40kV/75H
驗證:1、35kV/300mm2電纜交流耐壓試驗,長度2000m,電容量≤0.38μF,試驗頻率為30-300Hz,試驗電壓52kV。
使用電抗器6節串聯,此時電感量為L(zhǎng)=50×2.1/2=54H
試驗頻率f=1/2π√LC=1/(2×3.14×√54×0.38×10-6)=35.6Hz。
試驗電流 I=2πfCU試=2π×54×0.38×10-6×52×103=4.3A
2、滿足110kV開關,母線,GIS交流耐壓試驗,試驗頻率30~300Hz,試驗電壓U≤230kV。
使用電抗器4節串聯,此時電感量為L(zhǎng)=50×/4=330H
試驗頻率f=1/2π√LC=1/(2×3.14×√475×6000×10-6)=33.1Hz。
試驗電流 I=2πfCU試=2π×92×6000×10-12×230×103=0.8A
結論:裝置容量定為240kVA/40kV,分6節電抗器,電抗器單節60kVA/40kV/1.5A/75H通過組合使用能滿足上述被試品的試驗要求。
設備使用關系表
試驗時設備使用關系列表
設備組合 被試品對象 | 電抗器 60kVA/40kV 6節 | 激勵變壓器輸出端選擇 | |
35kV電纜, | 2000m | 使用電抗器6節串聯,試驗時間60min | 3kV |
110kVGIS, | 使用電抗器4節串聯,試驗時間60min | 12kV | |
220KV變壓器 | 使用電抗器4節串聯,試驗時間60min | 12kV |

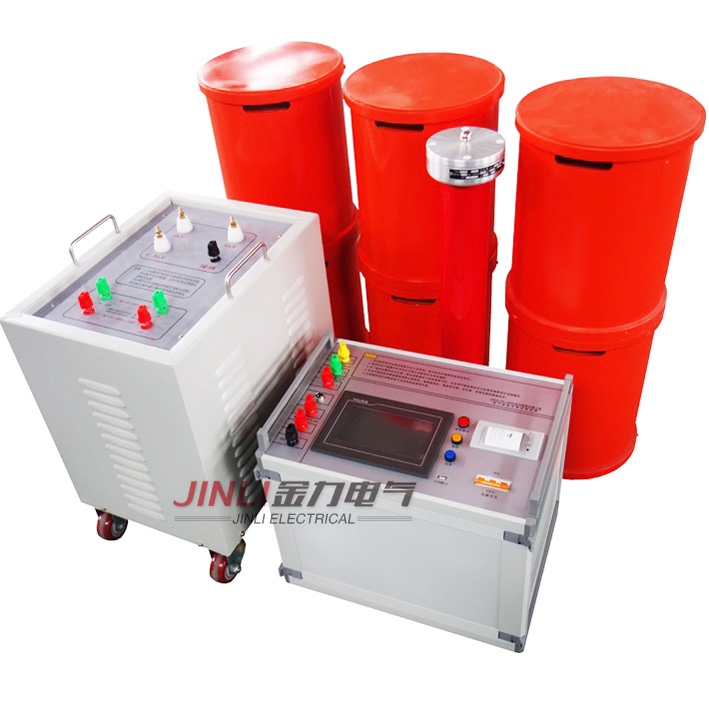

六、系統配置及其參數
1. 激勵變壓器JLB-20kVA/1.5/3/5/12/0.2/0.4kV 1臺
a) 額定容量:20kVA;
b) 輸入電壓:380V,單相;
c) 輸出電壓:1.5kV ;3KV ;5KV ;
d) 結 構:干式;
e) 重 量:約135kg;
1. 變頻電源JL1006-20kW/380V 1臺
a) 額定輸出容量:20kW
a) 工作電源:380±10%V(單相),工頻
a) 輸出電壓:0 – 400V,單相,
a) 額定輸入電流:50A
a) 額定輸出電流:50A
a) 輸 出 波 形:正弦波
a) 電壓分辨率:0.01kV
a) 電壓測量精度:0.5%
a) 頻率調節范圍:30 – 300Hz
a) 頻率調節分辨率:≤0.1Hz
a) 頻率穩定度: 0.1%
a) 運 行 時 間:額定容量下連續60min
a) 額定容量下連續運行60min元器件zui高溫度≤65K;
a) 噪 聲 水 平:≤50dB
a) 可實現以下功能
內部由嵌入式觸摸屏控制,操作功能得到優化,操作簡單
自動掃頻,尋找諧振點.頻率范圍20-300Hz,可手動設置掃頻范圍,掃頻zui大耗時3分鐘(全頻掃). 頻率分辨率0.1Hz
自動試驗,用戶可設置試驗程序,系統自動按設置的程序完成試驗過程
自動試驗時,自動跟蹤系統的諧振狀態,當諧振狀態發生變化,超過設置的區域時,系統自動跟蹤諧振點.在整個過程中保證系統工作在zui優出力狀態,調頻時繪制頻率電壓曲線。
耐壓時自動跟蹤電壓,電壓正常波動時自動調整電壓到目標電壓,由用戶根據試驗情況進行操作
全壓輸出保護:在調壓過程中,嚴格保證變頻電源不會全電壓輸出
軟件經過嚴格模擬運行檢驗,運行AQ、穩定、可靠
自動保存試驗數據,數據查詢功能,根據查詢條件查詢以往的試驗數據;
液晶顯示屏可顯示電源電壓和電流;高壓輸出的頻率、電壓、電流
保護功能:具有斷電、過流、過壓及閃絡保護功能;
過電壓保護:可人工設定過電壓保護值;當整套裝置的輸出電壓達到保護整定值時,自動切除整套裝置
過電流保護:可人工設定過電流保護值;當整套裝置的輸出電流達到保護整定值時,自動切除整套裝置
擊穿保護:具有放電或閃絡保護功能,當高壓側發生對地閃絡時,自動切除整套裝置。不會對試驗設備和人身造成傷害,變頻電源內電子元件不會擊穿
斷電保護:試驗電源斷電后,裝置能快速保護
變頻電源內部結構及其各元器件在經過正常的公路、鐵路運輸后,相互位置不變,不損壞,緊固件不松動
外觀及操作界面充分采用人性化設計,美觀大方,操作簡便
重量約22kg;
1. 高壓電抗器DK-60kVA/40kV 6節
a) 額定容量:60kVA;
b) 額定電壓:40kV;
c) 額定電流:1.5A;
d) 電 感 量:75H/單節;
e) 品質因素:Q≥30 (f=35Hz);
f) 結 構:干式;
g) 重 量:約45kg;
1. 電容分壓器FRC-240kV -500pF1套
a) 額定電壓:240kV;
b) 高壓電容量:500pF
c) 介質損耗:tgσ≤0.5%;
d) 分 壓 比:3000:1
e) 測量精度:有效值1.5級;
f) 重 量:約26kg;
七、供貨清單一覽表
(一)配置設備一覽表
序號 | 設 備 名 稱 | 型 號 及 規 格 | 單位 | 數量 | 備注 |
1 | 激勵變壓器 | JLB-20kVA/1.5/3/5/12/0.2/0.4kV | 臺 | 1 | |
3 | 變頻電源 | JL1006-20kW/0.38kV | 臺 | 1 | |
4 | 高壓電抗器 | DK-60kVA/40kV | 臺 | 6 | |
5 | 電容分壓器 | FRC-240kV/500pF | 套 | 1 | |
6 | 內部連接線 | 套 | 1 |
(二)相關資料一覽表
序號 | 資 料 名 稱 | 單位 | 數量 | 備 注 |
1 | 出廠試驗報告 | 份 | 1 | |
2 | 成套裝置使用說明書 | 份 | 1 | |
3 | 產品合格證和用戶意見卡 | 套 | 1 |
