360KVA/200KV變頻串聯諧振耐壓試驗成套裝置技術書

來源:揚州金力電氣   添加時間:2022-10-14 10:21:54   瀏覽次數:1377

360KVA/200KV變頻串聯諧振耐壓試驗成套裝置技術書

一. 設備制造遵循的國家標準和行業標準

GB2900《電工名詞術語》

GB10229-88《電抗器》

GB/T16927.1-2-1997《高電壓試驗技術》

ZBK41006-89《試驗變壓器》

GB7328-87《變壓器和電抗器的聲級測量》

IEC358(1990 )《耦合電容器和電容分壓器》

IEC1000《電磁兼容性》

GB4793-1984電子測量儀器AQ要求

GB/T2423.8-1995電工電子產品基本環境試驗規程

GB/T3859.1-1993半導體變流器基本要求的規定

GB/T-3859.2-1993半導體變流器應用導則

揚州金力電氣專業生產的“變頻串聯諧振試驗裝置”規格齊全,“變頻串聯諧振試驗裝置”有良好的售后服務和優質的解決方案,歡迎您來電咨詢“變頻串聯諧振試驗裝置”詳細信息!

二.總體技術功能

1. 變頻串聯諧振試驗裝置以調整輸出頻率激發串聯諧振.

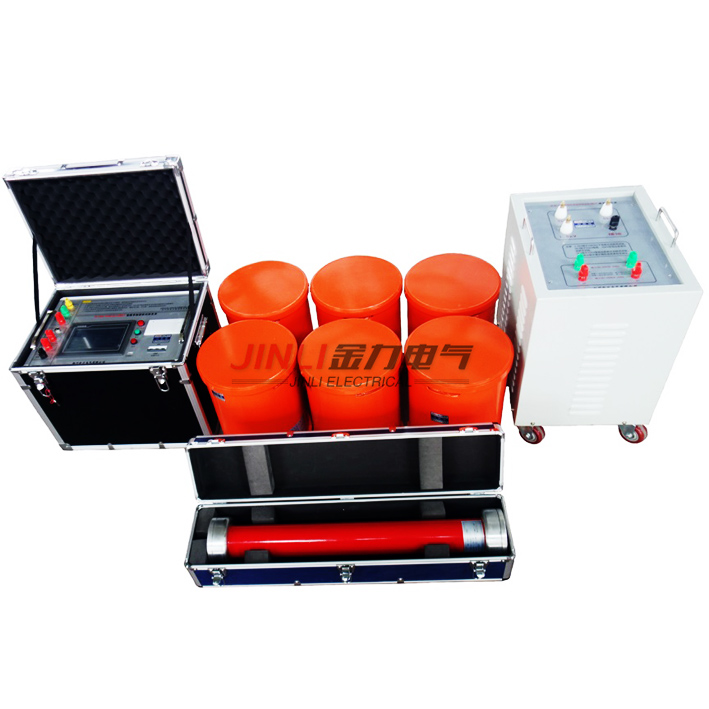

2. 變頻串聯諧振耐壓成套裝置包括以下基本部件:

變頻電源、勵磁變壓器、高壓電抗器、電容分壓器及附件等。

3.360/200變頻串聯諧振耐壓裝置系統功能滿足以下試驗要求:

35KV電纜,S=240mm2  1500m

110KV電纜,S=240mm2  300m

35KV開關,變壓器.刀閘試驗。

110KV開關、主變,GIS試驗。

以下環境條件下能夠不影響正常試驗:

溫度范圍:—10~45℃

海拔高度:≤2000m  相對溫度:≤90%

3.3系統技術參數如下:

a、 輸出電壓波形:正弦波,波形畸變率≤0.5%

b、 輸出分辨率:0.1HZ

c、 輸出頻率范圍:30~300 HZ

d、 額定負載下連續運行時間:30min,且各部件溫升≤35K

e、 品質因數:30~300

f、 不穩定度:0.01%

g、 系統測量精度:1.0級

h、 輸入工作電源:380V、50HZ

i、 系統噪聲:≤60分貝

3.4系數使用功能:

a、 具備手動試驗/自動調諧/自動試驗三種模式,并可任意切換。

b、 具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率等。

c、 具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能。

d、 具備過壓、過流保護功能,并可任意整定設置。

e、 具備放電保護功能,在高壓發生閃絡時,可自動降電源,同時可以提示“電保護”及相關信息。

f、 具備掉電保護功能。

g、 具備過熱保護功能。

h、 具備零值保護功能,系統和變頻電源只能零啟動、零退出。

i、 具備各種數據打印功能。

j、 具備系統故障自診斷功能。

三、本裝置特點:

1、 主機保護功能齊全,有過流、過壓、閃絡、過熱、零值升壓、掉電保護等功能,出廠前經滿負載試驗合格。

2、 勵磁變壓器箱為雙層鋁塑結構,美觀輕巧。高壓側圈為三組線圈,且線圈有原件過壓保護。

3、 電抗器可任意組合串聯或并聯。

四、具體技術性能參數

360/200變頻串聯諧振成套裝置

設備配置(供貨)清單

序號

配套名稱

型 號 規 格

規   范

單位

數量

重量

1

變頻電源

20/0.4

20KVA

輸入AC380V

1

48kg

2

勵磁變壓器

20KVA

20KVA

輸出3500V/7000V

1

130kg

3

高壓電抗器

45KV/1.5A

45KV

1.5A/150H

6

58kg

4

電容分壓器分體

FRC/0.001

200kv

200KV/100V

1

24kg

5

絕緣板




2


6

高壓均壓罩



1


7

附件箱

輸入輸出線、橡膠軟連線、分壓屏蔽

線、接地軟線

2


說明;做110KV 試驗電壓0-200KV 用6只45KV/1.5A/130H電抗器串聯進行高壓輸出。

做110KV主變時用5只電抗器串聯、試驗頻率45-60Hz左右。

做110KV電纜時用6只電抗器3串2并進行試驗。

做35KV主變時用3-4只電抗器串聯進行試驗。

做35KV電纜時用2串2并或2串3并進行試驗。
