JL1005- 10kVA/120kV工頻無局放試驗變壓器成套裝置(35KV)技術方案
JL1005- 10/120工頻無局放試驗變壓器成套裝置
一、適用范圍
本套裝置主要用于部分35kV電壓等級以下電力產品如互感器、電力變壓器、高壓斷路器、電纜附件等試品進行工頻耐壓、局部放電試驗及其科學研究試驗。
二、使用條件
海拔高度:≤1000m
環境溫度:-20℃~+40℃
空氣相對濕度:≤90%(25℃)
電源電壓的波形為實際正弦波,波形畸變率<3%
設有一可靠接地點,接地電阻<0.5Ω
安裝地點:戶內
三、遵循技術標準
JB/T9641-1999試驗變壓器
GB1094.1-1996 電力變壓器DY部分總則
GB/T.311.1-1997 高壓輸變電設備的絕緣與配合
GB/T16927.1-1997 高電壓試驗技術DY部分一般試驗要求
GB/T16927.2-1997高電壓試驗技術第二部分測量系統
GB/7354-87局部放電測量
GB/T509-1991電力變壓器試驗導則
GB2536-1990 變壓器油
GB7328-87 變壓器和電抗器的聲級測量
JB8749-1998 調壓器的通用技術要求
四.JL1005-10/120工頻試驗變壓器成套裝置組成

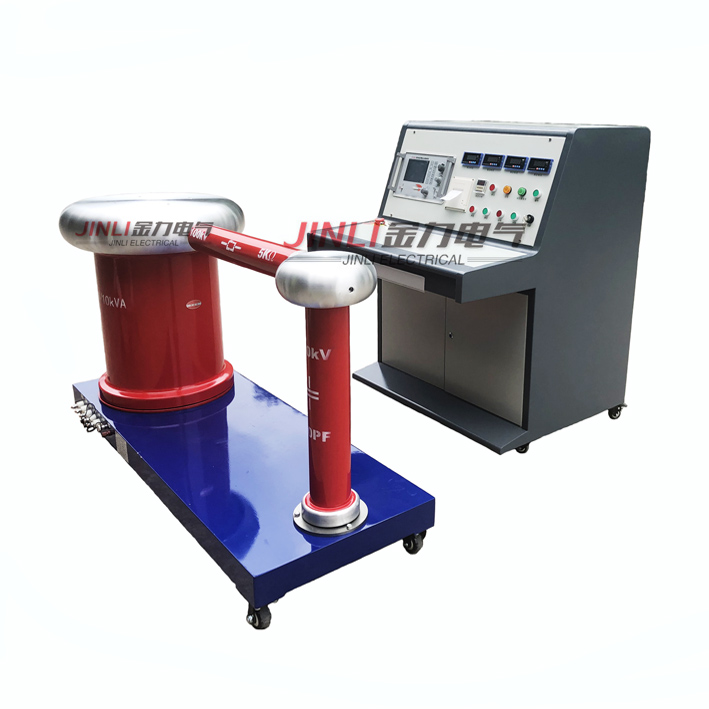

JL1005-10/120工頻無局部放電試驗變壓器1臺
TEDGC-10/0.22/0~0.25接觸式調壓器1臺
TAWF-120/400電容分壓器兼耦合電容器1套
GR120-0.1/10工頻保護電阻1根
LBQ-10/0.22 電源濾波器1套
JL1005無局放試驗控制臺1臺
JL1017局部放電檢測儀1臺
電纜及附件10米
五. 變壓器成套裝置及技術指標

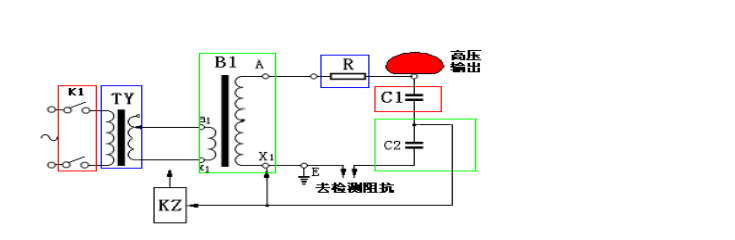

變壓器成套試驗裝置原理電路如下圖所示,主要由無局部放電試驗變壓器(B1)、調壓器(TY)、保護電阻(R)和電容分壓器(C1、C2)組成。

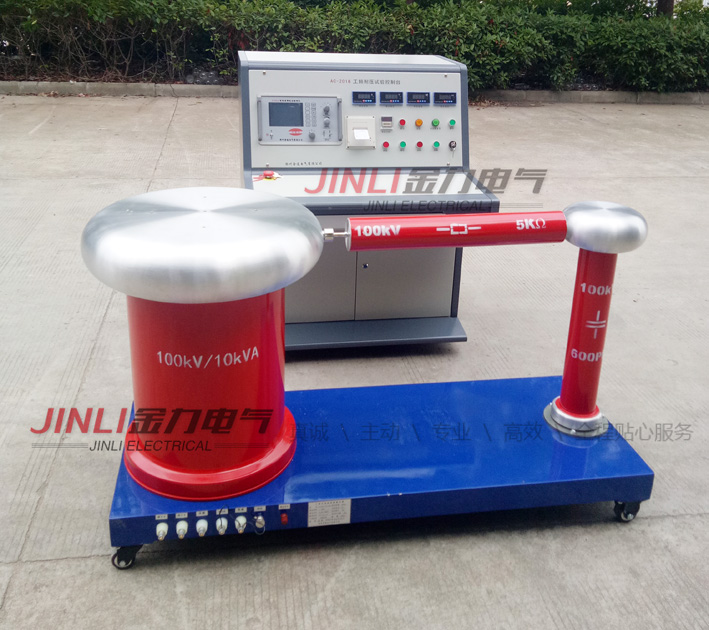

1.JL1005-10/120工頻無局部放電試驗變壓器
型號:JL1005-10/120
結構型式:絕緣筒式
相數:單相
頻率:50Hz
額定容量:10kVA
額定輸入電壓:0.22kV
額定輸入電流: 45.5A
額定輸出電壓:120kV
額定輸出電流0.083A
輸出波形畸變率:≤3%
工頻耐壓水平:132kV/1min
運行時間:額定電壓、額定電流下可連續運行5min;2/3額定電壓、2/3額定電流下允許連續運行
局部放電量:在額定電壓下≤5pc, 在80%額定電壓下≤3pc
冷卻方式:油浸自冷
結構形式:絕緣外殼環氧玻璃絲繞制
溫升:<45K
阻抗電壓: <9%
空載電流: <5%
重量:165kg
變壓器設計、工藝及加工要點
1、由于高電壓小電流變壓器屬于高電壓厚絕緣結構,線圈損耗產生的熱量不易傳導出來,故要降低繞組導線的電流密度到<2.2/mm2,達到降低變壓器的負載損耗的目的。
2、高壓線圈為圓筒式寶塔結構,以防線圈因真空干燥或?qū)Φ胤烹娫囼?yàn)后出現松動,采用我公司特殊繞制工藝,端部采用油道壓緊結構,以防線圈的滑動串動。
3、為確保變壓器輸出波形畸變小,變壓器的磁通密度設計在硅鋼片拐點以下,鐵心磁密<1.5T,鐵芯采用優質的DQ130-30晶粒取向硅鋼片,疊裝45°全斜接縫,裁剪用縱橫喬格線,保證碾壓方向一致,疊裝后用環氧布帶壓纏緊烘干,無松動。
4、整體結構為絕緣外殼,絕緣筒采用無捻粗紗纏繞,恒溫帶壓繞制,密度高,泄漏電流小且不易吸潮。
5、主絕緣采用25#變壓器油絕緣,密封膠墊采用航空技術生產氟橡膠,naimuo、耐溫、耐壓,硬度達70,拉伸強度1Mpa>12,拉斷伸長率3200,空氣壓縮yongjiu變形£35,浸25#變壓器油YJ變形£50。
6、線圈所用原材料進廠嚴格把關,確保每盤銅線的直流電阻相等。繞制時,對線圈匝數、導線直徑、導線電導率、寬度、紙張以及線圈尺寸等都要嚴格控制。
2. 接觸式調壓器
型號:TEDGC –10/0.22/0~0.25
相數:單相
頻率:50Hz
額定容量:10kVA
額定輸入電壓:0.22kV
額定輸入電流:45.5A
額定輸出電壓:0~0.25kV
額定輸出電流:40A
波形畸變率:<3%
起始電壓:≤1%
運行時間:1.1倍額定電壓運行1分鐘,額定電壓和額定電流下可連續運行30分鐘
重量:38kg
3.電容分壓器(兼耦合電容器)
型號:TAWF-120/400
額定頻率:50Hz
標稱電容量:400pF
額定電壓:120kV
標稱分壓比:1000:1
測量誤差:包含低壓臂、測量電纜、數字電壓表≤0.5%
局放水平:100%額定電壓≤5pC,80%額定電壓≤3pC
結構型式:絕緣外殼油紙電容結構。由頂罩、電容器本體、移動底座、低壓臂等組成
重量:14kg
4.變壓器保護電阻
型號:GR120-0.083/10
額定電壓:120kV
額定電流:0.083A
標稱阻值:10kΩ
局放水平:100%額定電壓≤5pC,80%額定電壓≤3pC
結構型式:采用漆包鎳鉻絲纏繞在環氧筒上,兩端配置連接管與變壓器分壓器相連,兩
端有屏蔽環,當被試品放電時,保護電阻不會發生絕緣損壞。
重量:8kg

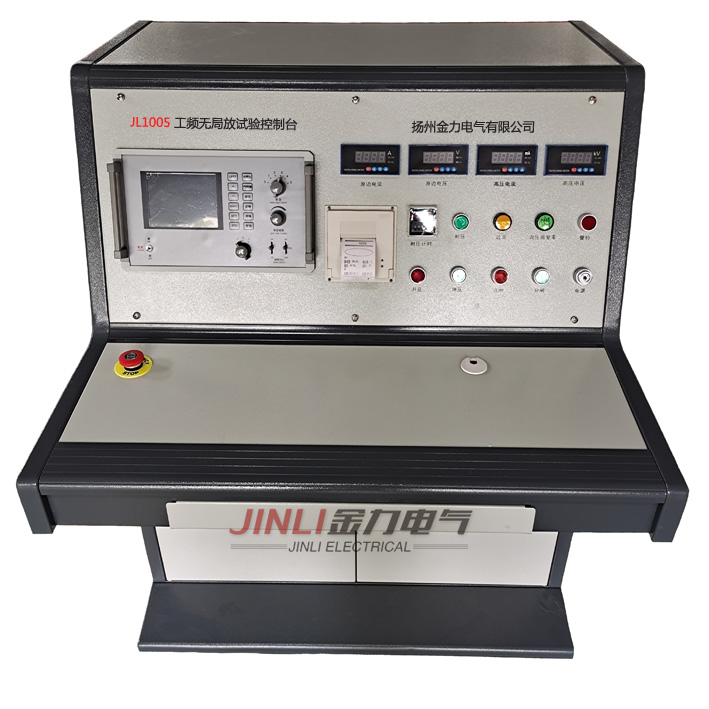

5.JL1005無局放試驗控臺
型號:JL1005
5.1功能:
5.1.1表計精度:0.5級(高壓測量部分)
5.1.2設有過流 保護
5.1.3設有耐壓計時
5.1.4采用同步交流電機驅動調壓器調壓,并設有上下保護和零壓分閘保護功能。
5.1.5控制臺設有試驗室AQ門保護.
5.1.6設有零壓合閘,試品擊穿自動回零功能
5.1.7設有耐壓記時元件,到耐壓時間調壓器自動降至零位
5.1.8指示:
(1)高壓輸出電壓表, 精度1.0級
(2)調壓器輸出電壓表, 精度1.0級
(3)調壓器輸出電流表, 精度1.0級
(4)設有電源合閘指示
(5)設有調壓器復零指示
(6)配有控制測量線一套(長度由用戶定,但zui長不得超過25米)
(7)重量:40kg
6. LBQ-10/0.22電源濾波器
型號:LBQ10/0.22
額定容量:10kVA
額定電壓:0.22 kV
線路數:2路
工作頻率50Hz
衰減特性:40kHz~100kHz≥40dB
100kHz~1MHz≥50dB
運行時間:同變壓器
重量:12kg

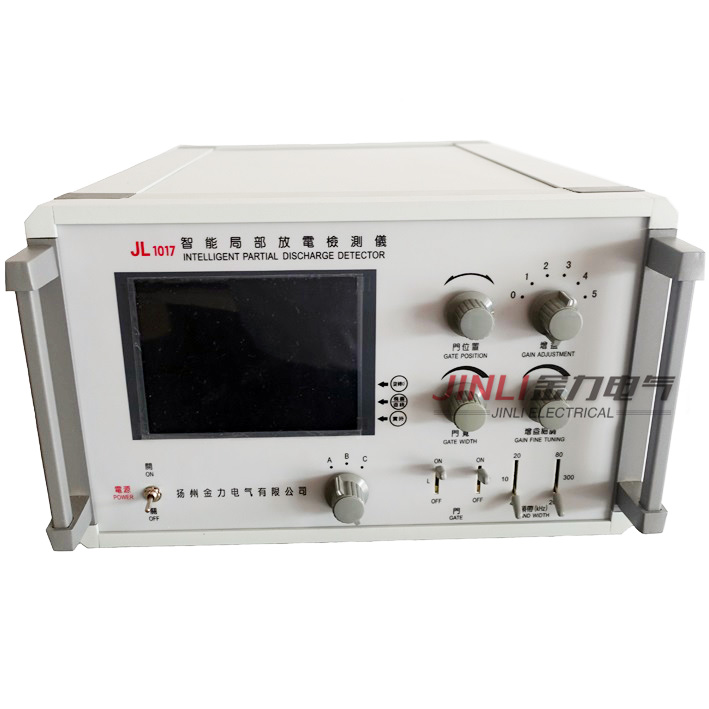

7 JL1017局部放電檢測儀
檢測試品的電容范圍:6pF~250μf
檢測靈敏度<0.02PC(電容50 pF)
彩色顯示器,雙色顯示波形,更清晰直觀;
可鎖定波形,更方便仔細查看放電波形細節;
自動測量并顯示試驗電源時基頻率,無需手動切換;
本儀器檢測靈敏度高,試樣電容覆蓋范圍大,適用試品范圍廣,輸入單元(檢測阻抗)配備齊全,頻帶組合多(九種)。儀器經適當定標后能直讀放電脈沖的放電量。
主要技術指標:
1.可測試品的電容范圍: 6PF—250uF。
2.檢測靈敏度(見表一):
表一
輸入單 元序號 | 調諧電容 | 單位 | 靈敏度(微微庫) (不對稱電路) |
1 | 6-25-100 | 微微法 | 0.02 |
2 | 25-100-400 | 微微法 | 0.04 |
3 | 100-400-1500 | 微微法 | 0.06 |
4 | 400-1500-6000 | 微微法 | 0.1 |
5 | 1500-6000-25000 | 微微法 | 0.2 |
6 | 0.006-0.025-0.1 | 微法 | 0.3 |
7 | 0.025-0.1-0.4 | 微法 | 0.5 |
8 | 0.1-0.4-1.5 | 微法 | 1.0 |
9 | 0.4-1.5-6.0 | 微法 | 1.5 |
10 | 1.5-6.0-25 | 微法 | 2.5 |
11 | 6.0-25-60 | 微法 | 5.0 |
12 | 25-60-250 | 微法 | 10 |
7R | 電阻 | 0.5 |
3、放大器頻帶:
(1)低端:10KHZ、20KHZ、40KHZ任選。
(2)高端:80KHZ、200KHZ、300KHZ任選。
4、放大器增益調節:
粗調六檔,檔間增益20±1dB;細調范圍≥20dB。每檔之間數據為10倍關系:如第三檔檢測數據為98,則第二檔顯示數據為9.8,如在第三檔檢測數據超過120,則應調至第二檔來檢測數據,所得數據應乘以10才為實際測量值。
5、時間窗:
(1)窗寬:可調范圍15°-175°;
(2)窗位置:每一窗可旋轉0°- 180°;
(3)兩個時間窗可分別開或同時開。
6、放電量表:
0-100誤差<±3%(以滿度計)。
7、橢圓時基:
(1)頻率:50HZ、或外部電源同步(任意頻率)
(2)橢圓旋轉:以30°為一檔,可作360°旋轉。
(3)顯示方式:橢圓—直線。
8、試驗電壓表:精度:優于±3%(以滿度計)。
